卧式法兰连接化工反应器三维结构设计

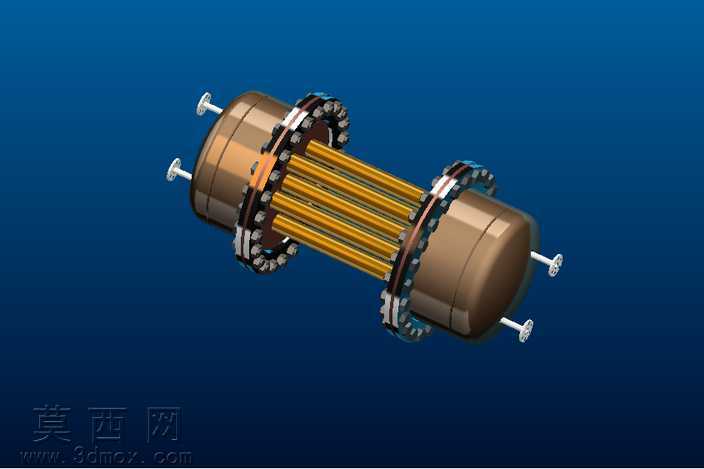

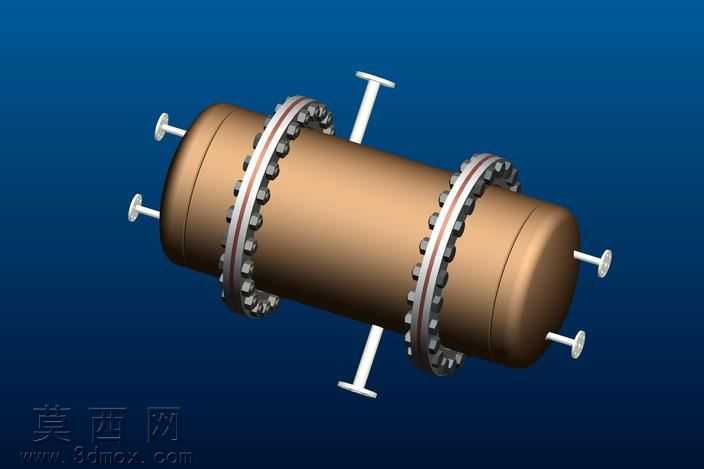

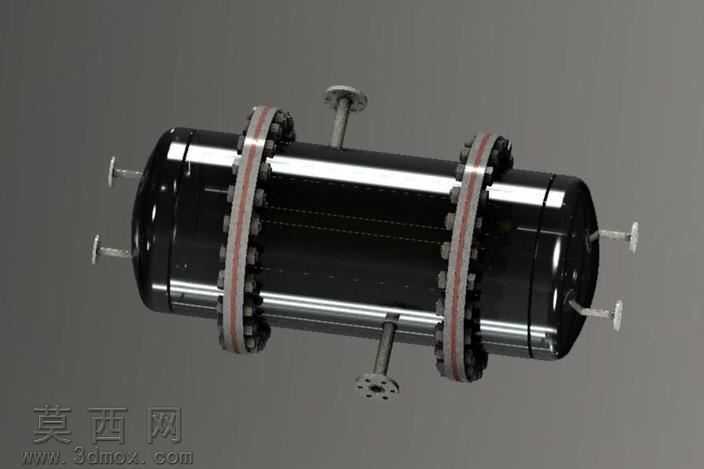

本作品为卧式化工反应器的三维建模设计成果，建模阶段依托参数化三维设计软件完成全尺寸结构搭建，首先以卧式圆柱罐体为核心基体，通过旋转凸台指令生成两端标准椭圆封头结构，精准控制罐体长径比符合化工反应设备的常规设计规范，保证内部反应腔的有效容积满足工艺需求。建模过程中对两处法兰连接密封结构做了精细化处理，逐一对法兰盘上的螺栓孔做圆周阵列排布，还原法兰与罐体的焊接贴合结构，同时在法兰密封面位置添加了密封垫片的实体结构，清晰展现法兰连接的密封逻辑，还原化工压力容器的密封设计要点。罐体上的外接接口按照工艺需求做了差异化建模，不同方位的接口分别对应物料进出、仪表安装、排气排液等功能，接口处的连接法兰、伸出管段均按照标准管件尺寸建模，部分带法兰盖的接口还原了紧固件的装配关系，顶部与底部的特殊接口还做了多孔分布板的细节结构，还原物料均布的设计思路。材质与渲染阶段，罐体主体采用抛光不锈钢材质参数，调整金属反射粗糙度模拟化工设备常用的镜面不锈钢质感，法兰密封垫片采用红色非金属橡胶材质，与金属罐体形成清晰的视觉区分，螺栓、接口管等附属金属件统一采用碳钢发暗的金属质感，通过场景打光突出罐体圆柱面的光影过渡，清晰展现罐体的曲面轮廓与各部件的装配层次。整体设计严格遵循化工压力容器的结构设计逻辑，各部件的装配关系清晰明确，无结构干涉问题，既还原了化工反应器的真实外观形态，也完整呈现了内部腔体与外部连接结构的设计细节，可用于化工设备结构展示、原理教学、方案演示等场景，模型结构拆分合理，各部件可单独编辑调整，能够适配不同尺寸规格的同类型反应器改型设计需求。
