双列深沟球轴承工业传动零件结构

　　在各类旋转传动设备的支承结构设计中，双列深沟球轴承是应用场景覆盖极广的一类核心零件，从中小型电机的输出端支承、输送线辊筒的转动支承，到家用电机、轻工机械的旋转部位，都能见到这类零件的应用。不同于单列深沟球轴承的载荷承载特性，双列结构的设计初衷，是在不显著增大轴承径向安装尺寸的前提下，提升轴承的径向载荷承载能力，同时兼顾一定范围内的双向轴向载荷承载需求，适配那些径向安装空间受限、但单列轴承额定动载荷无法满足设计寿命要求的传动场景。

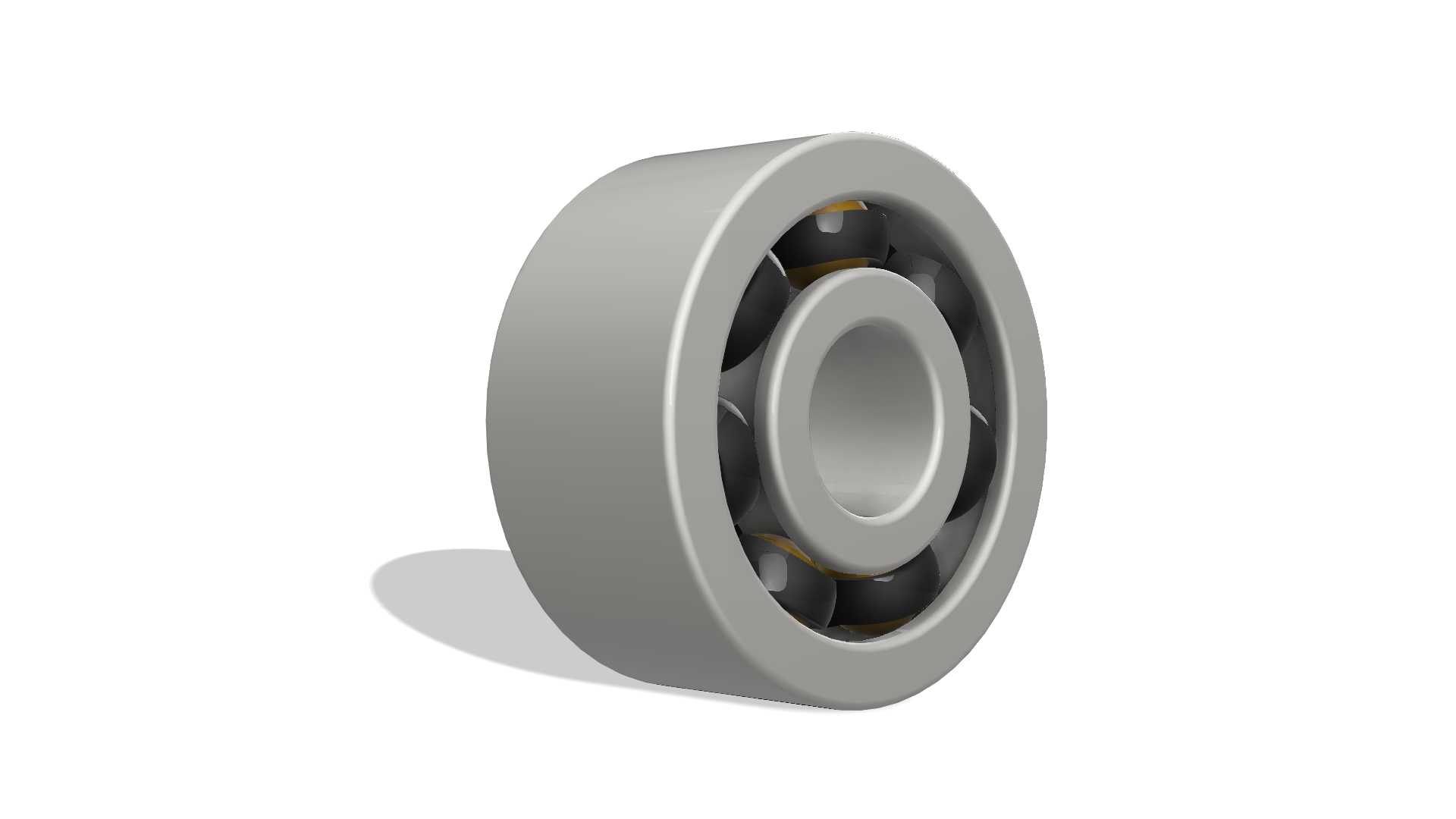

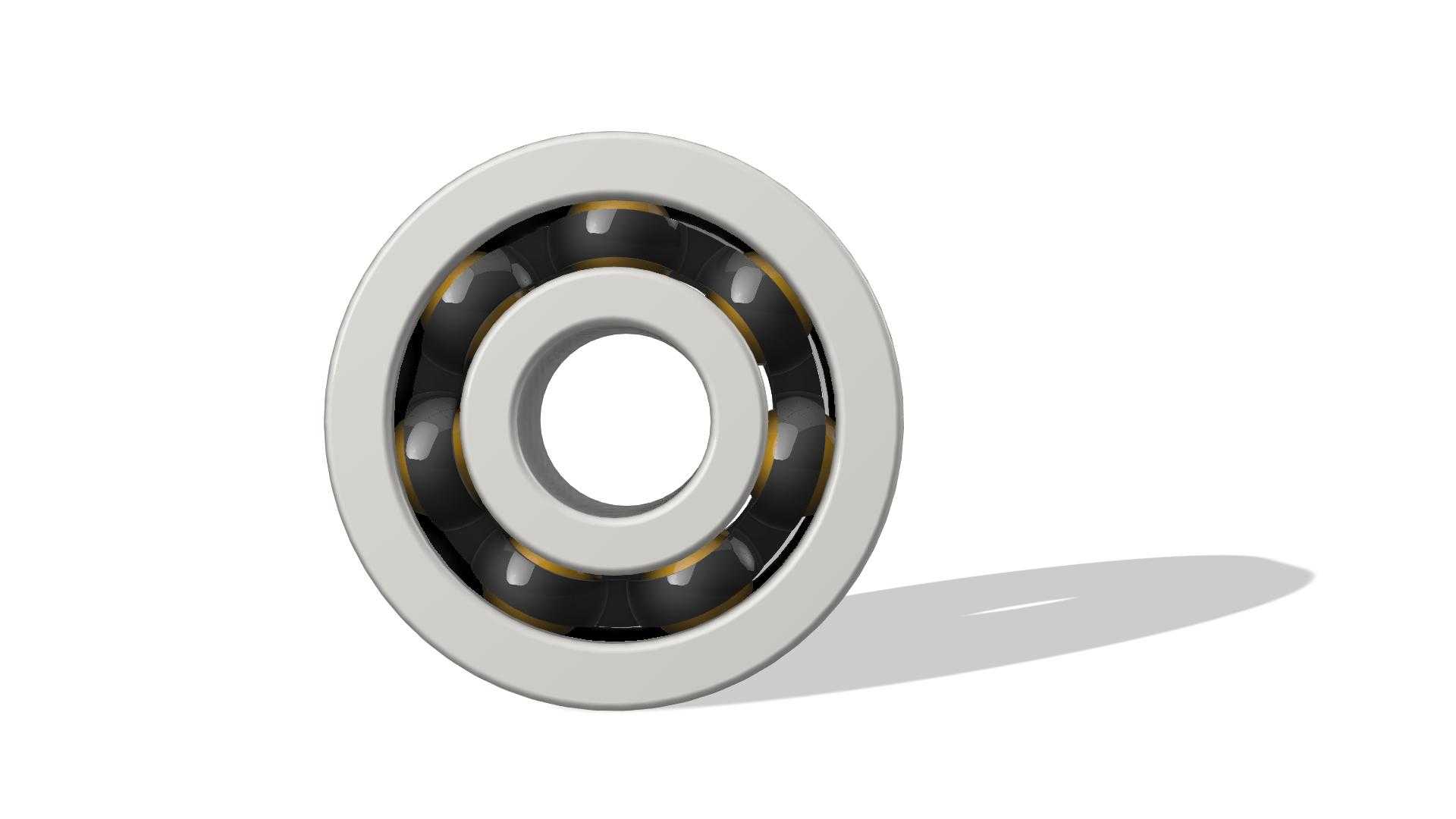

　　从结构设计逻辑来看，这类轴承的两套滚道在轴承内圈、外圈上呈对称排布，滚动体采用钢制球型结构，配合保持架将滚动体均匀分隔在滚道之间，避免滚动体运转过程中发生直接接触摩擦，降低运转过程中的温升与磨损速率。建模过程中需要严格把控滚道的曲率半径与滚动体直径的匹配关系，曲率过大或过小都会直接影响轴承的接触应力分布，进而缩短实际使用寿命；同时内圈与轴的配合面、外圈与轴承座孔的配合公差选取，需要结合实际工况的载荷特性、转速区间做对应调整，过盈量过大容易导致轴承安装后游隙过小出现运转卡滞，过盈量不足则容易在交变载荷下出现配合面蠕变磨损。

　　从安装边界来看，这类轴承的外形尺寸遵循通用轴承的尺寸系列标准，内径尺寸适配常用的阶梯轴轴颈设计，外径尺寸匹配标准轴承座的安装孔位，宽度尺寸相比同内径的单列深沟球轴承有所增加，设计安装结构时需要预留对应的轴向定位空间，通常采用轴用弹性挡圈、轴肩与孔用挡圈、孔肩配合的方式完成轴向固定，部分转速较高、轴向载荷偏大的场景也会采用锁紧螺母配合止动垫圈的锁紧结构。实际选型过程中，需要结合设备的额定转速、预期计算寿命、径向与轴向载荷的比值来确认具体的尺寸型号，同时要考虑润滑方式的适配，脂润滑场景下需要预留足够的储脂空间，油润滑场景则要对应设计油路通道，保证运转过程中滚动体与滚道接触表面能形成稳定的油膜，降低接触疲劳磨损的概率。这类轴承的结构设计不需要额外的调心结构，对安装座的同轴度要求相比调心滚子轴承更高，装配过程中需要保证轴与轴承座孔的同轴度公差在设计允许范围内，避免出现偏载导致的局部滚道过早疲劳剥落。
