适配碳管轮组的自行车无内胎结构设计

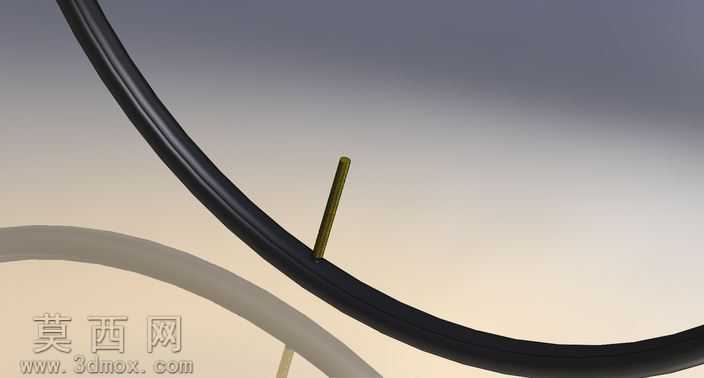

本作品针对50毫米碳管公路自行车前轮打造无内胎轮胎配套结构，建模阶段以实际轮圈安装适配需求为核心基准，先通过三维软件完成基础轮廓搭建：首先依据碳管轮圈的钩边槽位尺寸，绘制无内胎轮胎的环形胎体基础曲线，精准匹配轮圈的密封卡位尺寸，确保胎唇与轮圈槽位能够实现过盈贴合，满足无内胎结构的密封基础要求。建模过程中对胎体壁厚做梯度参数设置，胎唇接触轮圈的位置加厚处理，保证安装卡合的结构强度，胎面与胎侧区域做适度减薄，还原真实无内胎轮胎的弹性形变特性。配套的气门嘴结构单独建模，精准还原金属气门嘴的柱形轮廓、底部密封橡胶垫的形态，以及气门芯的细节结构，安装位置对应轮圈的标准气门孔位，与胎体预留的安装孔位完全对齐，还原真实装配关系。材质渲染阶段，胎体部分采用哑光黑色橡胶材质，调整材质的粗糙度参数模拟橡胶表面细微的颗粒质感，添加极细微的凹凸纹理还原轮胎表面的脱模细纹，避免材质过于光滑失真；气门嘴部分采用哑光黄铜金属材质，调整金属反射参数模拟黄铜氧化后的温润金属质感，底部密封垫采用深灰色软橡胶材质，与胎体橡胶材质做细微的色差区分，强化部件的层次区分。结构设计上充分考虑无内胎轮胎的密封逻辑，胎唇位置设计有一圈凸起的密封筋，对应轮圈钩边的密封槽，装配后可形成连续的密封接触面，无需额外加装内胎即可实现气压密封，同时胎体内部做光滑曲面处理，避免应力集中点，保证充气状态下胎体受力均匀。整体建模严格遵循公路自行车轮组的装配尺寸规范，所有配合面的公差预留符合实际自行车配件的安装精度要求，既还原了无内胎轮胎的外观形态，也完整呈现了其与碳管轮组、气门嘴的装配关系，可用于自行车轮组结构展示、配件装配教学等场景。
