汽车齿轮齿条式转向轴总成结构设计

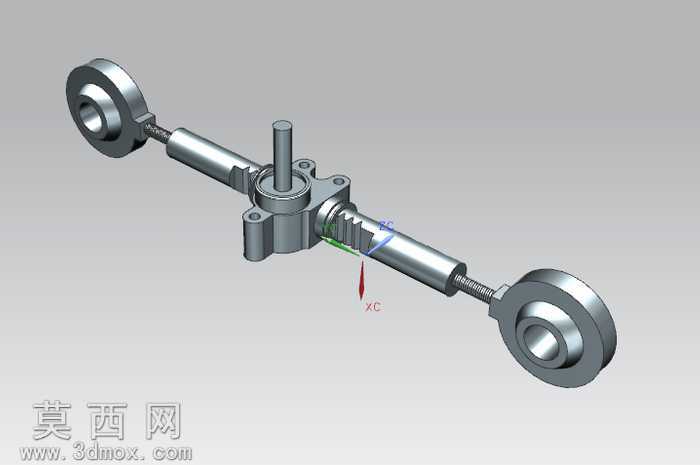

本模型为汽车用齿轮齿条式转向轴总成，采用NX三维软件完成全参数化建模，建模过程严格遵循汽车转向系统的实际装配逻辑与尺寸规范，完整还原了转向轴总成的所有结构细节。模型整体以金属材质为基础进行渲染，各部件分别赋予对应材质属性：输入轴、传动齿轮、齿条主体采用调质合金钢材质，表面做亚光金属质感处理，还原机加工后的金属纹理；两端连接球头采用耐磨合金钢材质，铰接部位做光滑表面处理，体现铰接副的运动配合特性；壳体部分采用铸铝材质，表面带有轻微的铸造肌理，区分壳体与传动部件的材质差异。结构设计上，模型完整呈现了齿轮齿条转向的核心传动结构：中部为转向输入轴，下端集成斜齿圆柱齿轮，与横向布置的齿条实现无侧隙啮合，将转向盘的旋转运动转化为齿条的横向直线运动；齿条两端加工有外螺纹段，通过螺纹连接与端部球头拉杆组件相连，球头结构可实现空间角度摆动，适配车轮跳动时的运动补偿；中部壳体设置有安装定位凸台与螺栓孔，用于将转向总成固定在车架副梁上，壳体内部预留有齿轮齿条的运动间隙与润滑容腔，同时设计有防尘密封结构的安装位，避免泥沙进入传动副造成磨损。建模过程中对所有配合面做了公差匹配设计，齿轮与齿条的啮合齿形按照渐开线标准齿廓绘制，齿侧间隙控制在合理范围内，保证传动的平顺性；齿条的行程限位结构、输入轴的轴向定位结构均做了完整还原，可直接用于运动仿真验证转向行程与传动比。渲染阶段采用三点布光方案，主光源从斜上方投射突出金属部件的轮廓高光，辅助光源补光消除结构暗部的死黑区域，背景采用中性灰色调突出模型主体，整体渲染效果清晰展现各部件的装配关系与结构特征，可用于转向系统的结构教学、装配工艺演示以及后续的工程分析参考。
