带麦克风头戴式通讯耳机三维设计

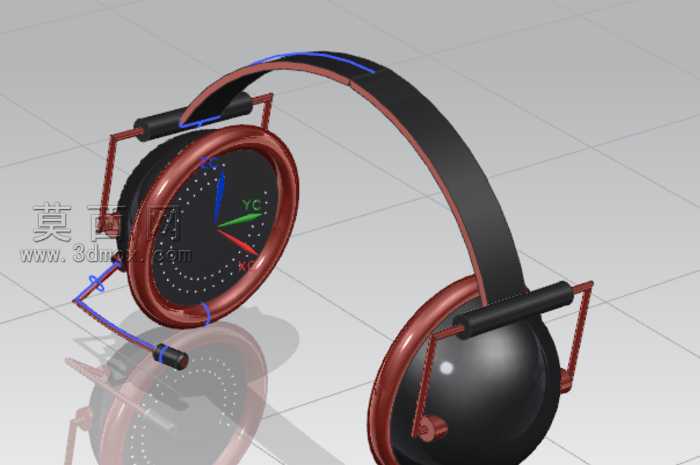

本作品为头戴式带麦通讯耳机的三维建模成果，整体建模过程依托NX平台完成，从结构拆解到细节还原均遵循并行工程的设计逻辑，是机械工程课程设计阶段的实践产出。建模初期先完成整体结构的框架搭建，将耳机拆分为头梁组件、耳罩壳体、旋转连接支架、拾音麦克风四个核心模块，先以基准平面定位各部件的装配位置，确保头梁弧度、耳罩间距符合常规头戴设备的人机尺寸范围，避免后续装配出现尺寸干涉问题。头梁部分采用曲面建模方式，先绘制头梁的中心引导曲线，再通过扫掠命令生成头梁主体的基础曲面，之后对曲面进行加厚处理生成实体，头梁表面的走线槽通过拉伸切除命令完成，槽体弧度完全贴合头梁曲面走势，还原真实头戴耳机内置线材的布局结构。耳罩部分采用回转体建模结合细节切除的方式，先绘制耳罩的截面轮廓线，通过回转命令生成耳罩的环形外壳，外壳表面的装饰纹理通过阵列命令完成，均匀排布的点状凹陷既还原了产品的外观细节，也通过建模过程中的阵列参数设置保证了纹理排布的规整性；耳罩内侧的软垫部分通过曲面偏移命令生成，模拟软质包裹层的厚度与贴合弧度。连接头梁与耳罩的金属支架采用框架式结构建模，通过扫掠、布尔合并命令生成支架的杆状结构，支架与耳罩、头梁的连接转轴位置预留了装配间隙，还原真实耳机的可旋转调节结构，确保模型在虚拟装配状态下可实现角度调整的动作模拟。拾音麦克风部分从连接耳罩的弯折支杆开始建模，支杆采用多段曲线引导的扫掠方式生成，还原可弯折调整的形态特征，末端的拾音咪头通过回转、倒角命令完成，细节处的收边处理还原了真实咪头的圆润外观。材质与渲染阶段，对头梁主体赋予哑光黑的硬质塑料材质，调整材质的粗糙度参数模拟磨砂塑料的质感；耳罩外圈的装饰环赋予红棕色调的金属烤漆材质，添加轻微的反射效果模拟烤漆面的光泽感；连接支架赋予拉丝金属材质，调整纹理方向模拟金属杆件的拉丝纹理；麦克风支杆赋予半哑光的工程塑料材质，咪头部分添加细微的高光反射还原拾音网面的质感。渲染场景采用浅灰色哑光地面，添加柔和的环境光与主光源，通过光影效果突出耳机各部件的结构层次，耳罩下方的倒影效果增强了模型的真实感，整体渲染效果清晰展现了耳机的结构细节与材质差异。建模过程中全程遵循并行工程的设计思路，各部件建模时同步考虑装配匹配关系，每完成一个部件的建模就进行一次装配干涉检查，确保各连接位置的尺寸公差合理，头梁与支架的连接轴、支架与耳罩的旋转位均预留了合理的活动间隙，既保证了模型外观的还原度，也让模型具备结构合理性，可用于后续的结构验证、外观展示等场景。
