法兰式开槽管轴承三维结构设计

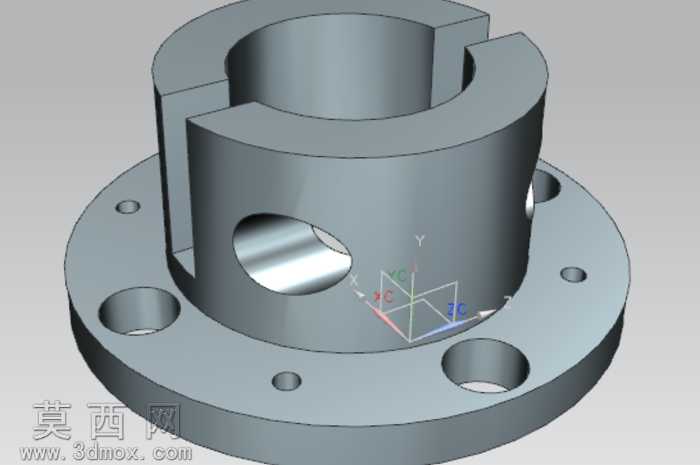

本作品为法兰式开槽管轴承的三维参数化模型，建模过程依托三维CAD软件完成，整体采用自底向上结合特征建模的思路推进，首先以基准坐标系定位核心回转轴线，先绘制底部法兰盘的截面草图，通过拉伸特征生成带均匀安装孔的法兰底座，法兰盘上的安装孔采用圆周阵列方式完成排布，保证孔位的同轴度与位置精度符合机械安装规范。主体套筒部分以法兰盘上端面为基准进行回转拉伸，在套筒上部开设对称通槽结构，该开槽设计用于实现轴系装配时的弹性抱紧或周向定位功能，建模时通过对称切除特征完成槽体加工，严格控制槽宽与槽深的尺寸公差，避免出现应力集中的尖锐棱角，所有槽体棱边均做微小倒钝处理。套筒侧壁开设的径向贯通孔采用拉伸切除命令完成，孔位与套筒内孔保持垂直相交，该结构可用于安装锁紧销、注油嘴或是定位顶丝，建模时保证孔的轴线与基准坐标系对应轴重合，确保位置精度。模型整体赋予哑光银灰色金属材质，模拟优质轴承钢的表面质感，渲染时采用柔和的环境光搭配定向补光，清晰展现各结构的轮廓边界与空间位置关系，通过半透明阴影效果突出法兰盘与套筒的连接过渡结构，让观察者能直观区分不同特征的层次。设计过程中充分考虑该管轴承的实际装配场景，底部法兰的安装孔孔径、分布圆直径均匹配常用管道支承的安装标准，套筒内孔的尺寸公差预留了与适配轴的配合间隙，上部开槽的宽度设计兼顾了抱紧力与装配便利性，径向孔的位置避开了法兰与套筒的连接应力集中区，保证零件使用时的结构强度。整个模型无多余冗余特征，所有特征参数均可编辑调整，可直接用于后续的工程图导出、装配模拟或是3D打印验证，结构设计贴合实际工业应用需求，还原了该类管轴承的核心功能结构，可作为机械设计教学、管道支承组件选型参考的数字化模型使用。
