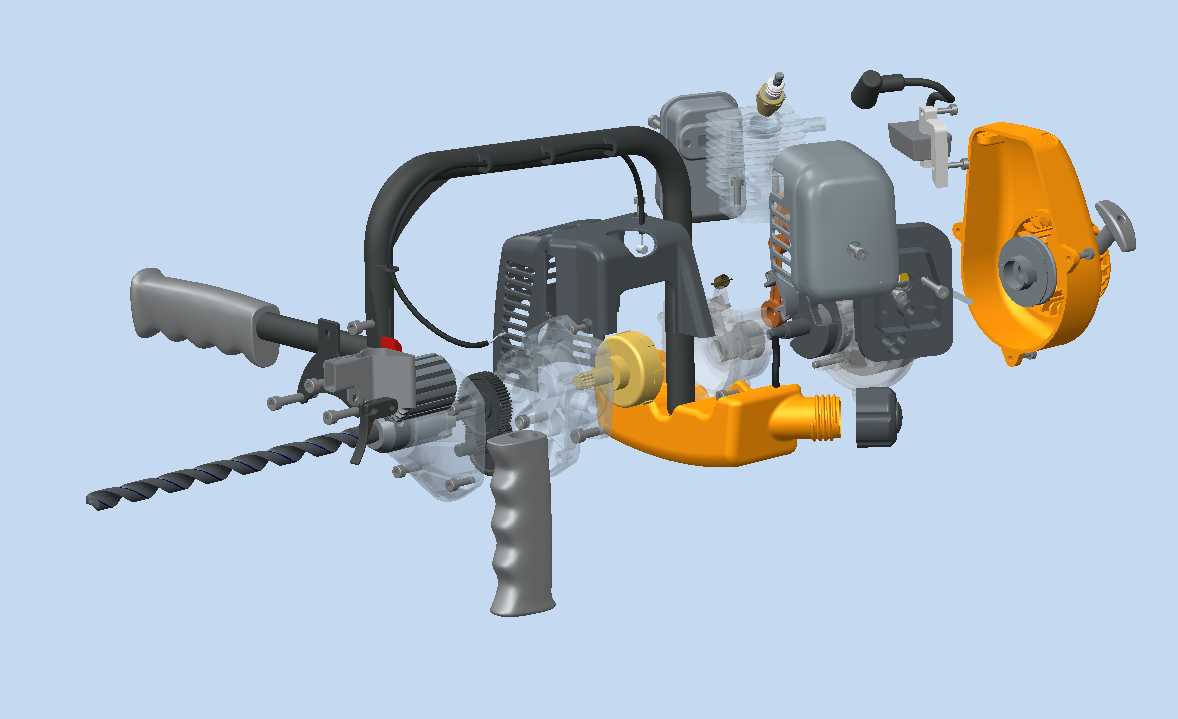

手持式内燃动力钻孔设备爆炸视图结构展示

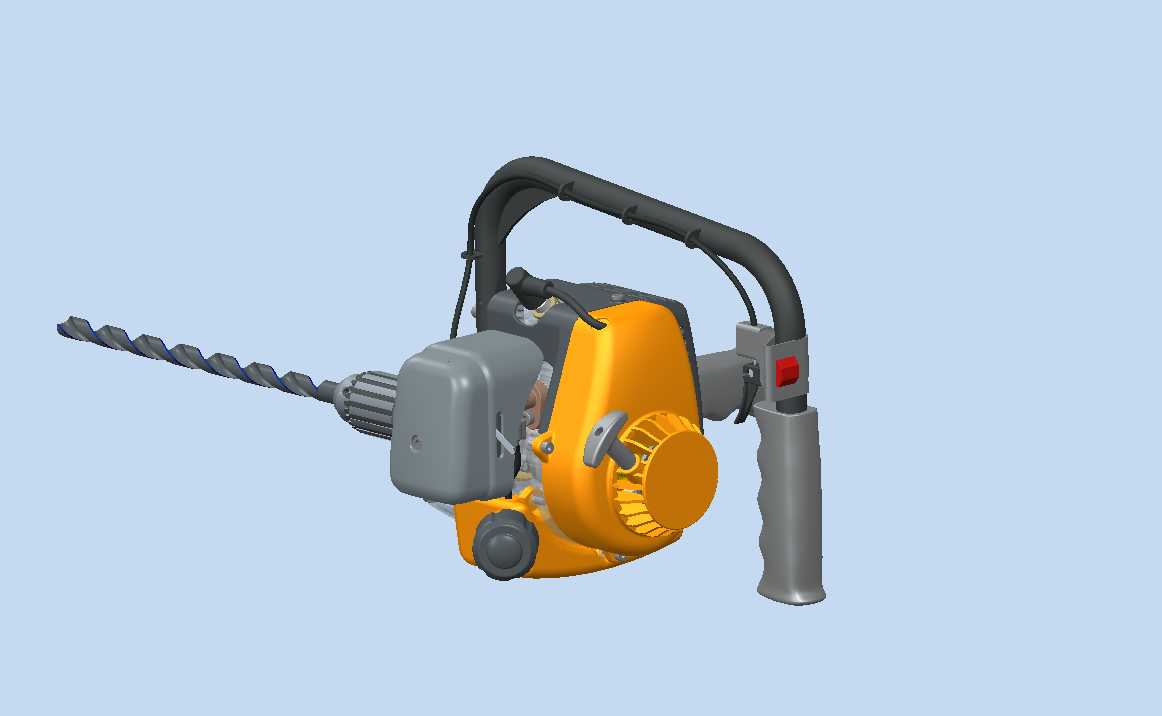

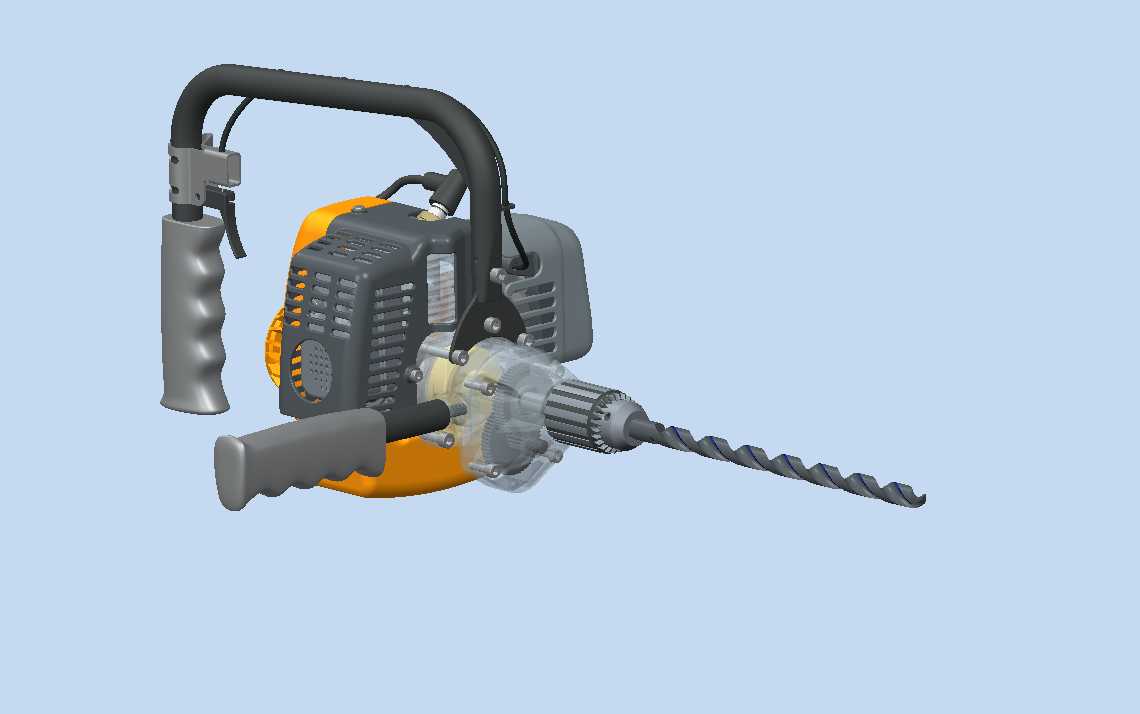

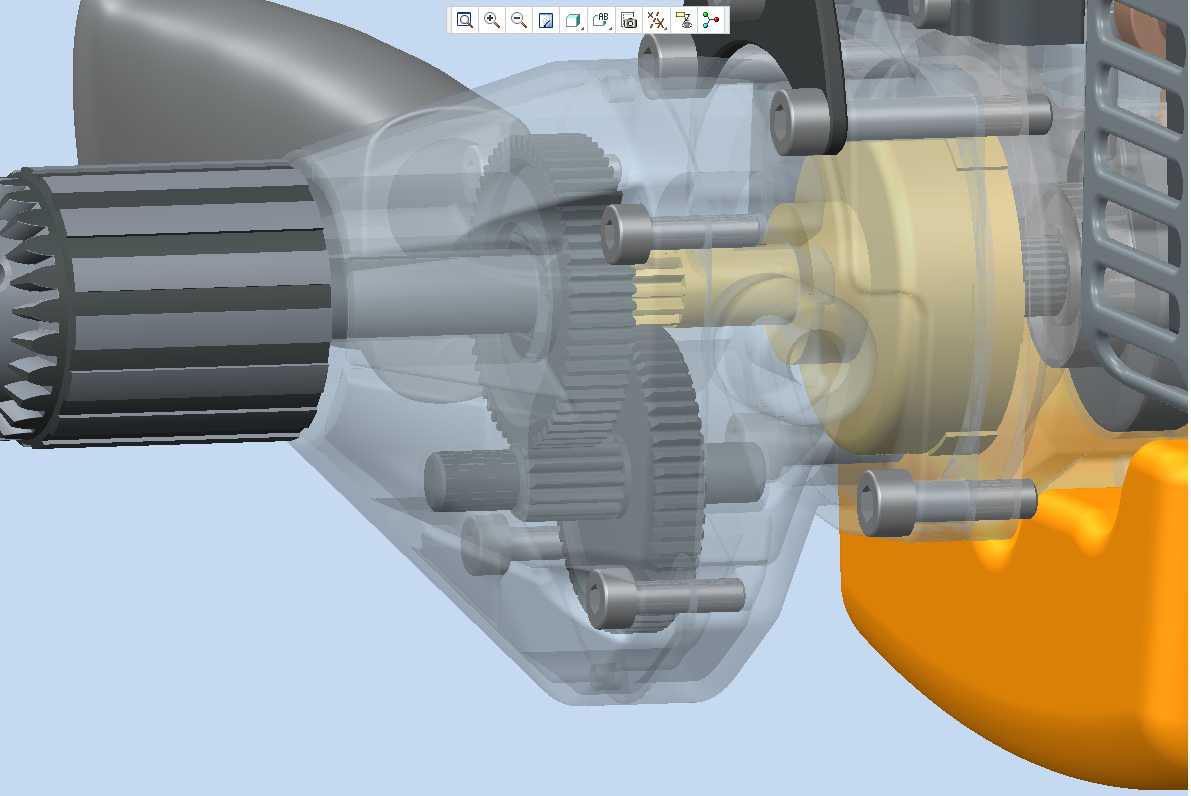

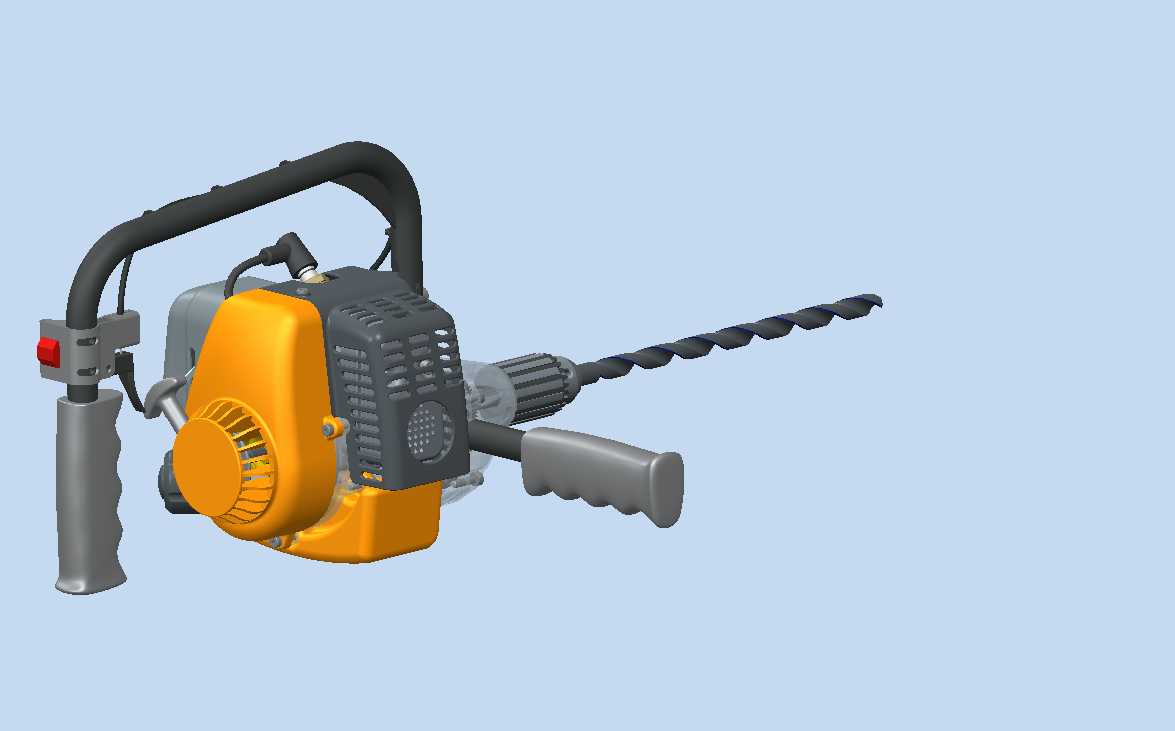

　　这款手持内燃式钻孔设备的结构设计，完全围绕户外无外接电源场景的钻孔作业需求展开，从爆炸视图能清晰看到各功能模块的拆分逻辑，整机布局充分考虑单人手持操作的受力平衡，动力单元、传动组件、操作手柄、钻孔执行端沿握持重心分布，作业时操作人员可通过前后双握把稳定控制机具，抵消内燃动力运转产生的往复振动，降低长时间作业的疲劳感。设备核心动力采用单缸内燃机构，配套的化油器、点火组件、消声部件、燃油供给单元紧凑排布在机身中部的防护壳体内，防护壳体同时承担散热风道的功能，运转时带动的气流可顺着壳体肋片带走动力单元产生的热量，避免连续作业时出现过热故障。传动系统采用减速增扭结构，将动力输出端的高转速转化为钻夹头端的大扭矩输出，适配不同直径的金属、木材、

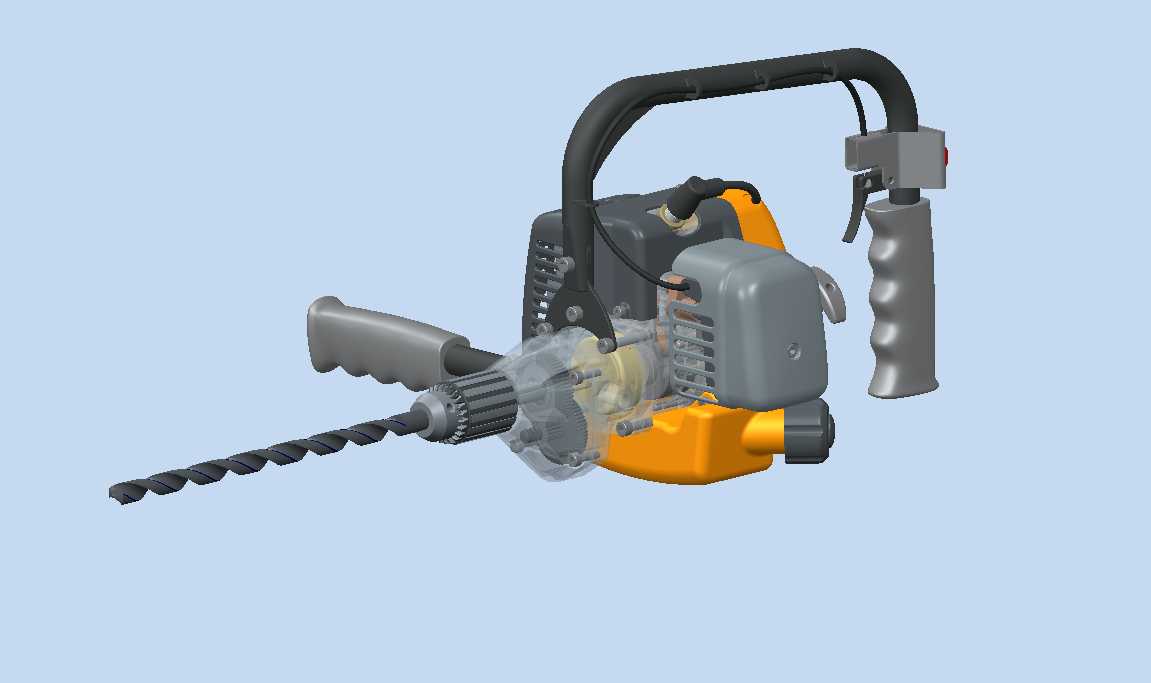

　　砖石钻孔作业需求，钻夹头采用快换结构设计，无需额外辅助工具即可快速更换不同规格的钻头，适配现场多变的作业工况。从结构拆分关系能看出，设备的操作手柄采用防滑包覆设计，前握把设置在传动段下方，后握把集成油门控制组件，操作人员单手握持后握把即可完成动力输出的调节，另一只手扶住前握把控制钻孔进给方向与压力，双握把的安装位置经过受力校核，作业时的反扭矩可通过双握持点均匀分散，避免出现机具反转伤人的风险。设备的启动组件、油路开关均设置在操作人员伸手可及的机身侧方，无需调整握持姿势即可完成启动、停机、油路通断的操作，适配高空、狭小空间等特殊作业场景的操作需求。各连接部位的密封结构采用耐油耐老化的密封件，可适应户外高低温、多粉尘的作业环境，

　　外露的传动部件均设置防护结构，避免作业时碎屑卷入传动机构造成卡滞。整机的安装边界充分考虑便携性需求，拆分后的各模块可快速组装拆解，便于日常维护与易损件更换，燃油箱的容量设置匹配连续1.5小时左右的作业需求，无需频繁加注燃油即可完成常规户外作业任务，排气组件的朝向避开操作人员握持区域，避免高温排气灼伤操作人员。
