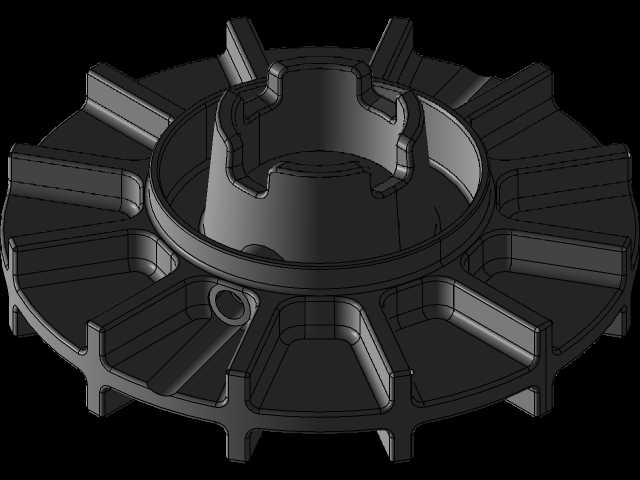

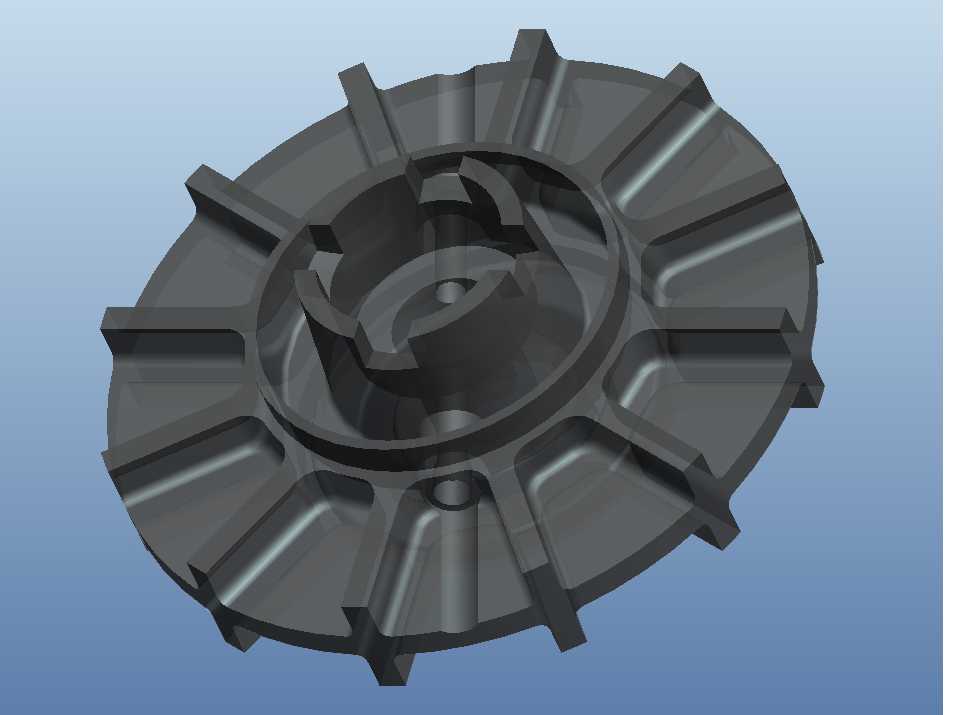

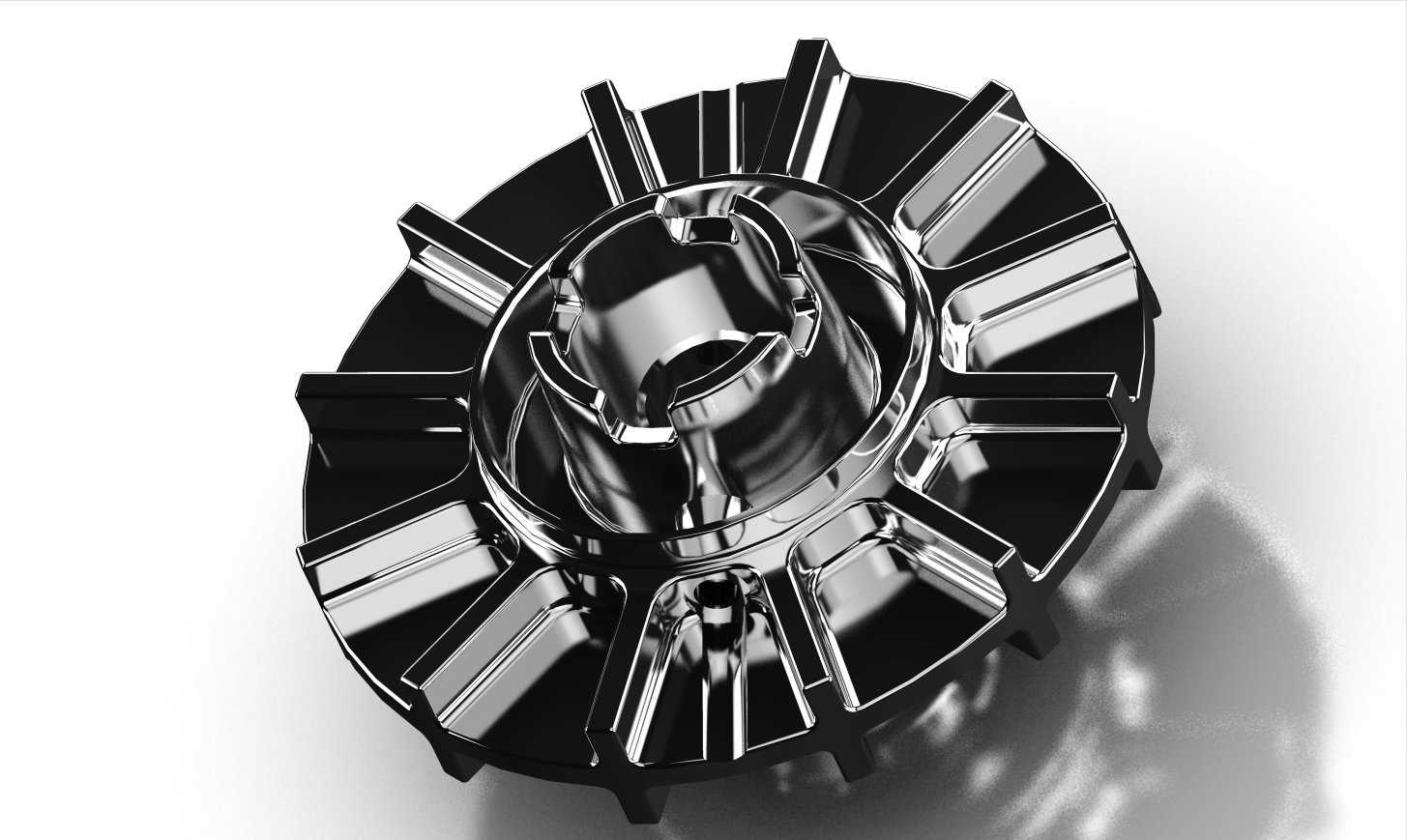

水泵径向叶轮精密结构三维设计

　　这款叶轮是离心泵核心做功部件，建模过程中优先匹配闭式叶轮的水力型线要求，所有叶片的进出口安放角严格按照比转速对应的水力参数做曲率过渡，避免流道内出现突扩突缩的结构死角，减少流体在叶轮内部的脱流、涡流损失。从安装边界来看，叶轮中心的轮毂孔做了定位止口设计，与泵轴的配合段预留了键槽安装空间，轮毂端面的锁紧位尺寸适配常规离心泵的轴端锁紧螺母，安装时可直接与泵轴做周向定位，不需要额外加工适配结构。叶轮的前后盖板厚度做了等强度校核，靠近轮毂位置的盖板厚度略大于轮缘位置，既保证高速旋转时的结构强度，又控制整体转动惯量，降低泵轴启动时的扭矩负载。叶片的数量经过水力优化，相邻叶片间的流道截面从入口到出口呈均匀扩散状态，流体从叶轮入口轴向进入后，

　　可顺着叶片型线平稳转向径向，在叶轮出口处获得均匀的流速分布，减少后续蜗壳内的水力冲击。实际应用场景中，这类叶轮多用于中小型清水离心泵，适配民用供水、工业循环水输送、暖通系统水循环等工况，可输送常温无固体颗粒的清水类介质，叶轮的过流表面做了光滑过渡处理，建模时所有曲面连接处都做了G2连续，避免出现台阶、锐角等容易挂附杂质的结构，长期运行时不易结垢，能长期保持稳定的水力效率。设计过程中还考虑了叶轮的静平衡要求，所有叶片的周向分布角度误差控制在极小范围内，轮缘处的外圆做了同轴度约束，与轮毂孔的同轴度公差满足高速旋转的动平衡初始要求，减少泵组运行时的振动和噪音。从结构细节来看，叶片与前后盖板的连接位置做了小圆角过渡，避免应力集中，

　　在长期承受交变水压载荷时，不会出现焊缝位置（铸造件则为圆角过渡位置）的疲劳开裂问题，叶轮的入口处做了圆滑的喇叭口导边，可减少流体进入叶轮时的入口损失，提升泵的抗气蚀性能，适配一定范围的入口负压工况，不会轻易出现气蚀剥蚀叶片的问题。
