齿轮箱用多安装位铸造支撑壳体结构

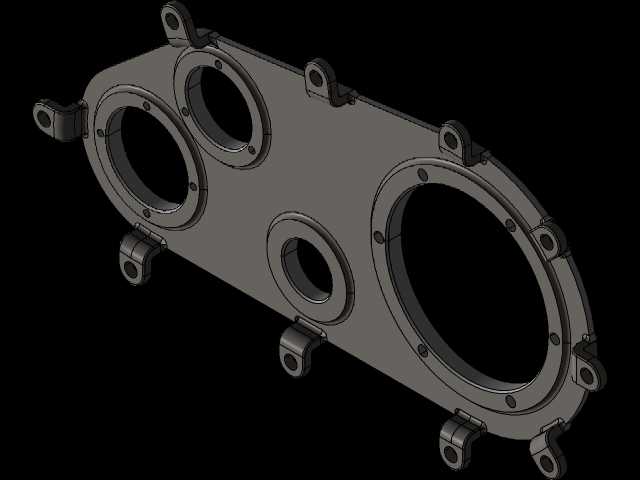

　　该铸造支架是齿轮箱传动系统的核心承载壳体构件，主要应用于中小功率定轴齿轮传动的动力传输场景，常见于农用机械、小型工程机械、轻工输送设备的齿轮传动单元中，承担容纳传动齿轮组、支撑传动轴系、密封传动腔、连接外部安装基体的多重作用。从结构设计来看，支架整体采用一体化铸造成型工艺，主体为不规则异形平板式腔体结构，板面分布四个不同直径的轴承安装孔位，分别对应输入轴、中间传动轴、输出轴以及辅助支撑轴的安装需求，每个孔位周边均设计有均匀分布的螺栓连接沉孔，用于固定轴承端盖，保证轴系安装的同轴度与连接可靠性。支架外沿分布多个带安装孔的凸耳结构，凸耳位置根据整机安装的受力点进行布局，部分凸耳设计为带加强筋的悬臂结构，既可以减少整体铸件重量，

　　又能保证安装连接的结构强度，避免传动过程中振动导致的连接部位开裂。设计过程中充分考虑了铸造工艺的可行性，所有转角位置均设置了合理的铸造圆角，壁厚保持均匀过渡，避免出现壁厚突变导致的铸件缩孔、冷隔等缺陷，同时针对轴承安装位的加工面预留了足够的加工余量，非加工面保持铸造毛坯面的粗糙度要求，平衡加工成本与结构性能。安装边界方面，支架整体轮廓适配对应型号齿轮箱的内部安装空间，各轴孔的中心距严格按照齿轮传动的啮合参数进行设计，保证齿轮组装配后的啮合侧隙与接触精度符合传动要求，外部安装凸耳的孔位尺寸与配套设备的安装机架完全匹配，不需要额外进行适配加工即可完成装配。在实际使用过程中，该支架不仅要承受齿轮传动过程中产生的径向力与轴向力，

　　还要隔绝传动过程中产生的振动向外部机架传递，因此结构设计时在受力集中的轴孔周边增加了局部壁厚，在非受力区域进行了轻量化的挖空设计，在保证整体结构刚性的前提下尽可能降低铸件重量，减少整机的负载。支架的腔体结构同时作为齿轮润滑油的存储腔，板面的密封面设计有密封槽安装位，装配后配合密封垫可以实现传动腔的密封，防止润滑油泄漏同时阻挡外部粉尘杂质进入传动腔内部，延长齿轮与轴承的使用寿命。
