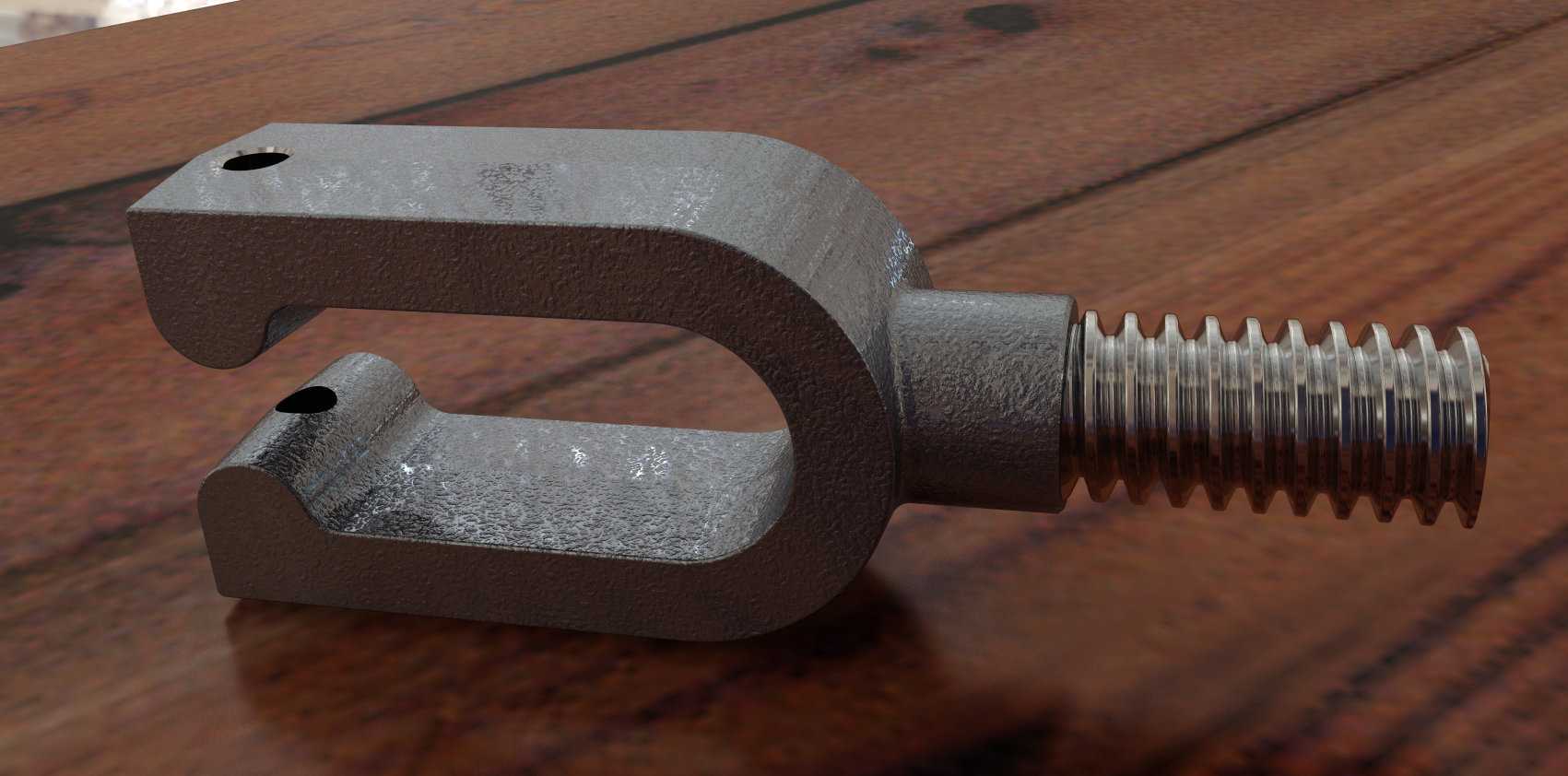

这类带调节螺杆的U型铸造铰接件,在工程机械、农用机具、输送设备的连杆传动机构中十分常见,核心作用是实现两个构件之间的铰接传动,同时可通过螺杆段微调安装间隙与张紧程度,补偿加工与装配过程中产生的尺寸误差,避免铰接部位出现卡滞、旷量过大的问题。从结构设计来看,主体采用U型叉体结构,叉体的两个臂端分别开设同轴销孔,用于穿装铰接销轴,实现与配套构件的转动连接,叉体与螺杆段采用一体化铸造后精加工的工艺,整体过渡位置做了圆弧卸荷处理,避免应力集中导致的受力断裂,适配中等载荷的铰接传动场景。螺杆段采用标准三角螺纹设计,可配套锁紧螺母实现位置锁定,在需要张紧调节的传动链路中,比如输送线的张紧轮支架、农机具的拉杆连接部位,无需额外加工调节结构,直接通过螺纹旋合长度调整安装距,大幅简化装配调试流程。设计过程中需要重点关注几个安装边界:首先是U型叉口的开口宽度,必须匹配被连接件的铰接端厚度,预留0.2-0.5mm的装配间隙,既保证转动灵活性,又避免横向窜动过大;其次是销孔的同轴度公差,需要控制在0.03mm以内,防止销轴安装后出现别劲现象,加速铰接副的磨损;螺杆段的有效螺纹长度需要覆盖整个调节行程,同时预留2-3牙的冗余量,避免调节到极限位置时螺纹脱扣。这类铰接件的应用场景覆盖极广,从小型设备的舱门铰接、工装夹具的压紧联动,到重型设备的拉杆传动、悬挂系统的铰接点位,都能看到同类结构的身影,铸造的基体材质具备足够的强度与抗冲击性能,表面做防锈处理后可适配户外露天的作业环境,相比焊接式的铰接结构,一体化铸造的叉体受力更均匀,不存在焊接热影响区的强度薄弱问题,长期交变载荷作用下的使用寿命更长。在三维建模过程中,需要重点还原叉体内腔的拔模斜度、螺纹段的牙型细节、销孔的倒角结构,同时标注清楚各个配合面的尺寸公差,为后续的铸造模具加工、机加工工序提供准确的尺寸依据,安装时需要注意销轴的轴向固定方式,通常采用开口销或者轴用挡圈限位,防止作业过程中销轴窜出脱落,螺杆段调节到位后必须采用双螺母锁紧,避免设备运行过程中螺纹松动导致的连接失效。
- 上一篇:多片湿式离合器总成结构设计展示
- 下一篇:水泵径向叶轮精密结构三维设计
- 全部评论(0)
- 模板大小: 7.23 MB
- 售价:5金币
- 下载次数: 42
- 系统要求: PTC Creo Parametric,Rendering
- 软件分类: 通用五金配件
