多片湿式离合器总成结构设计展示

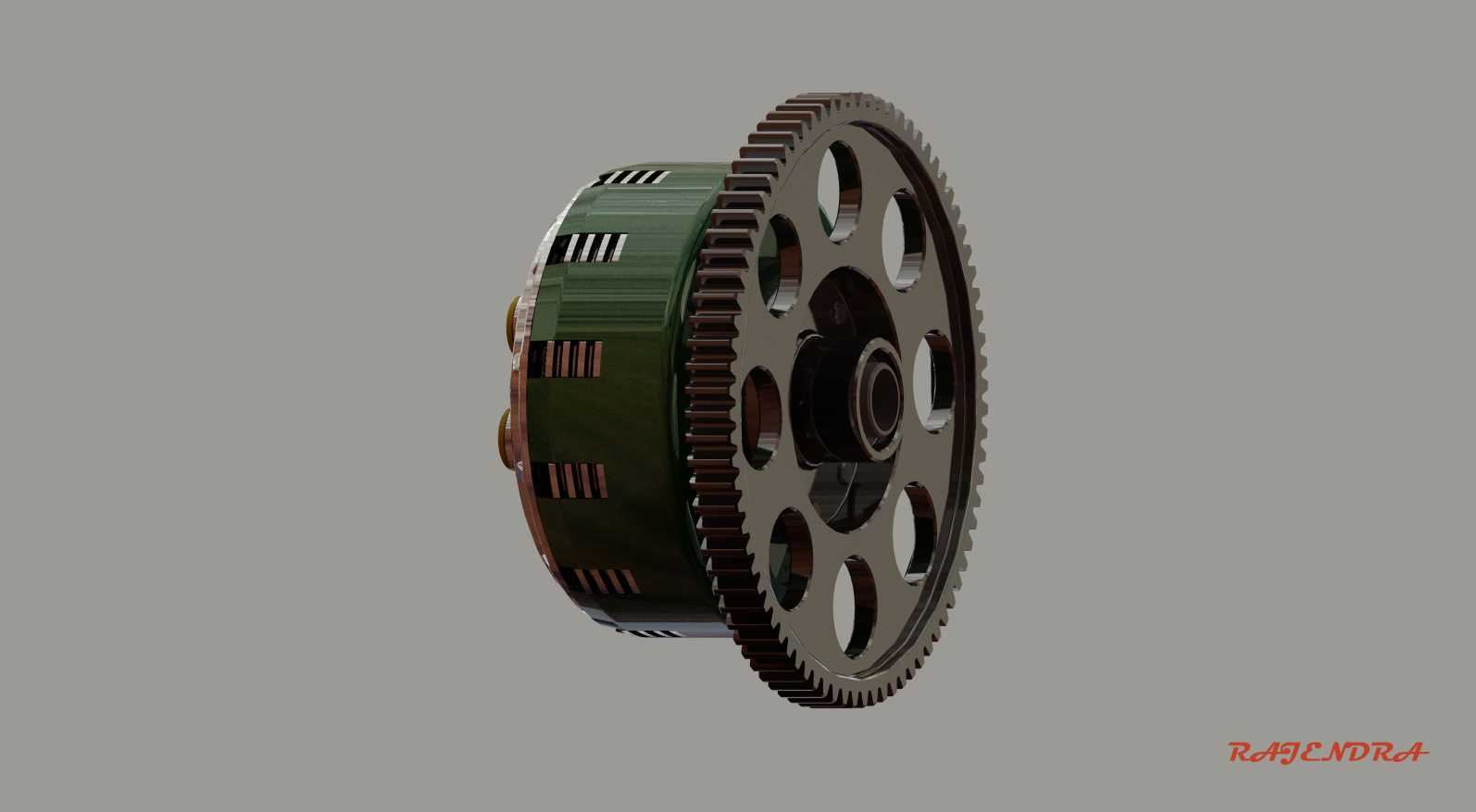

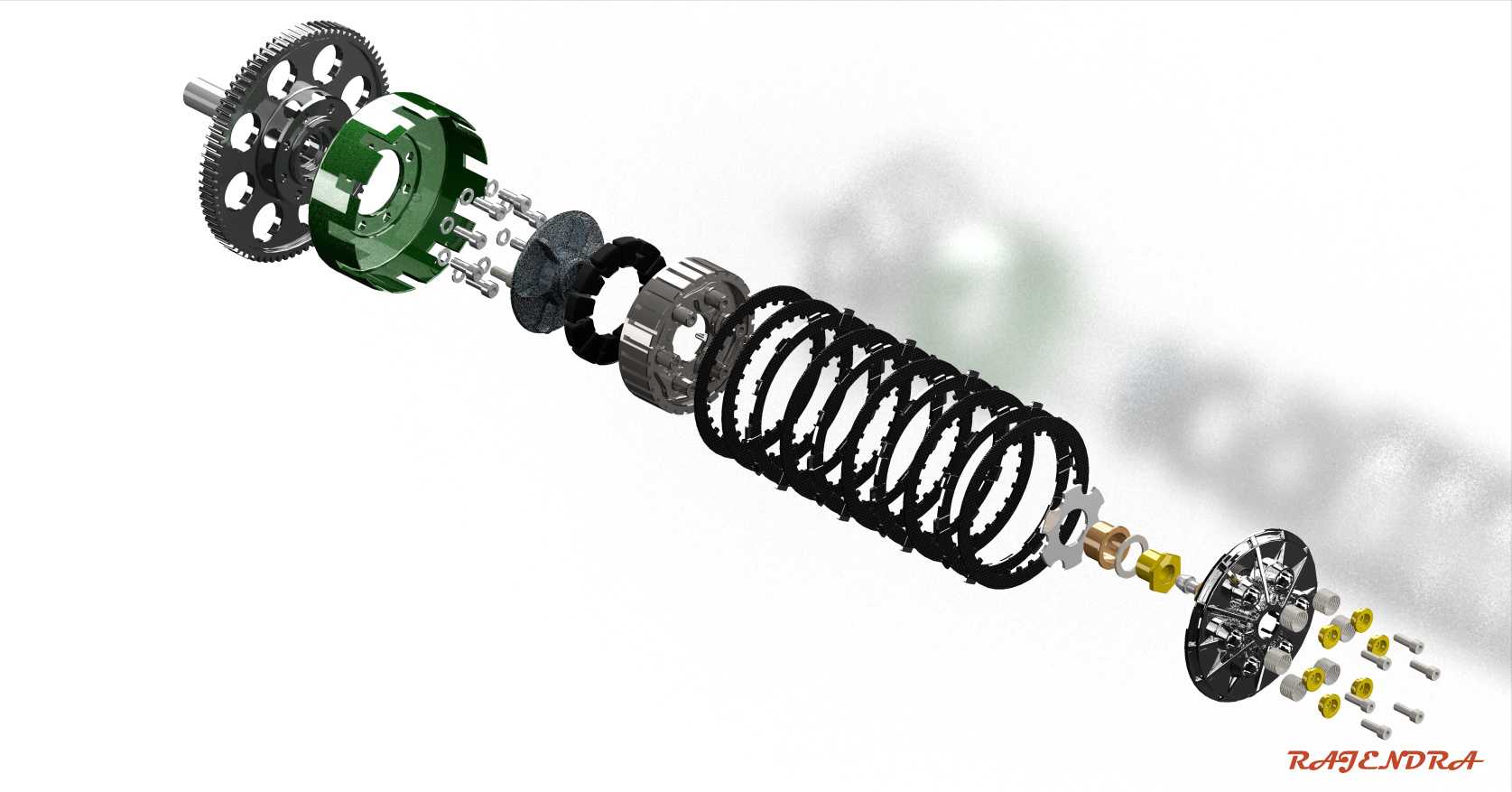

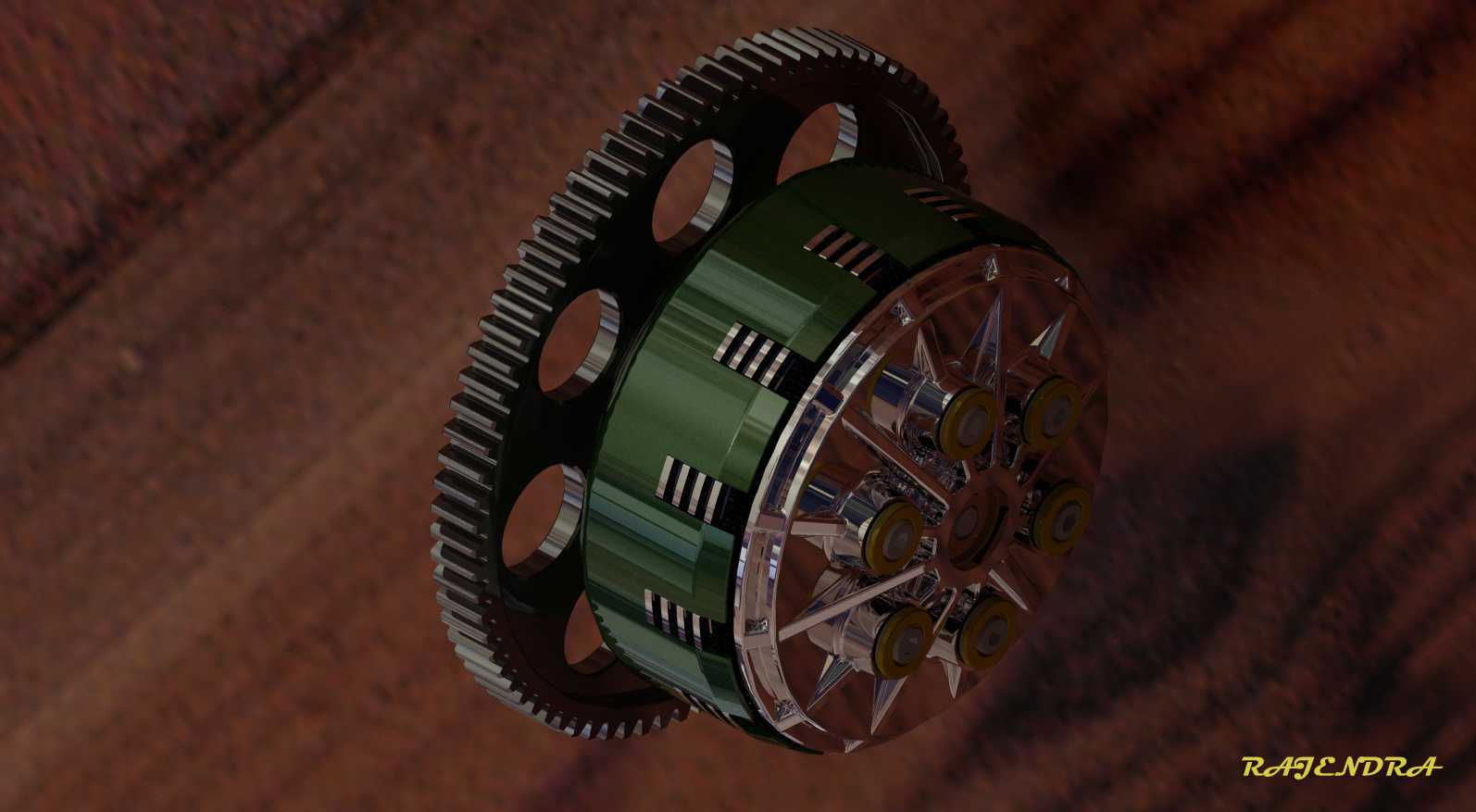

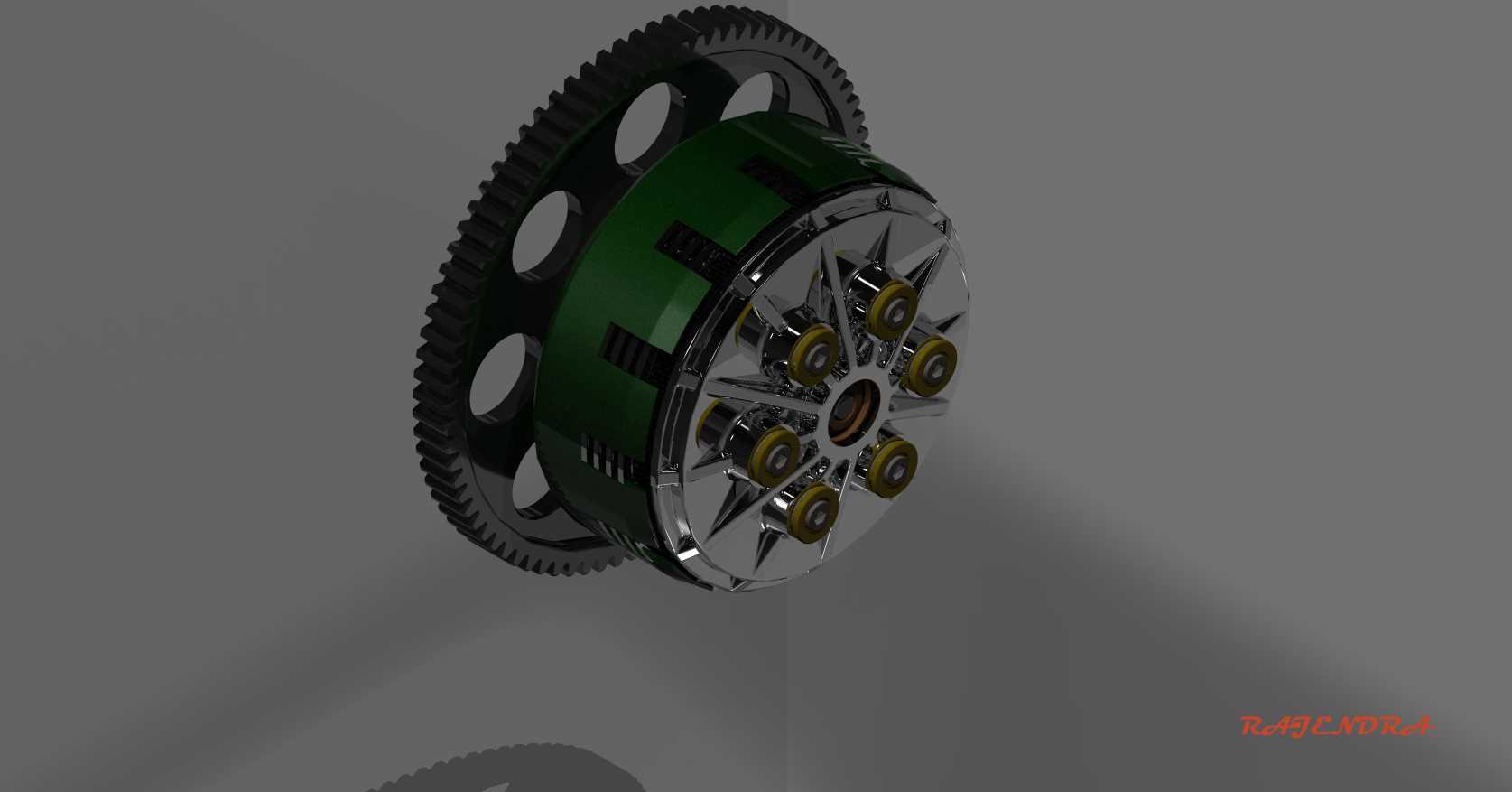

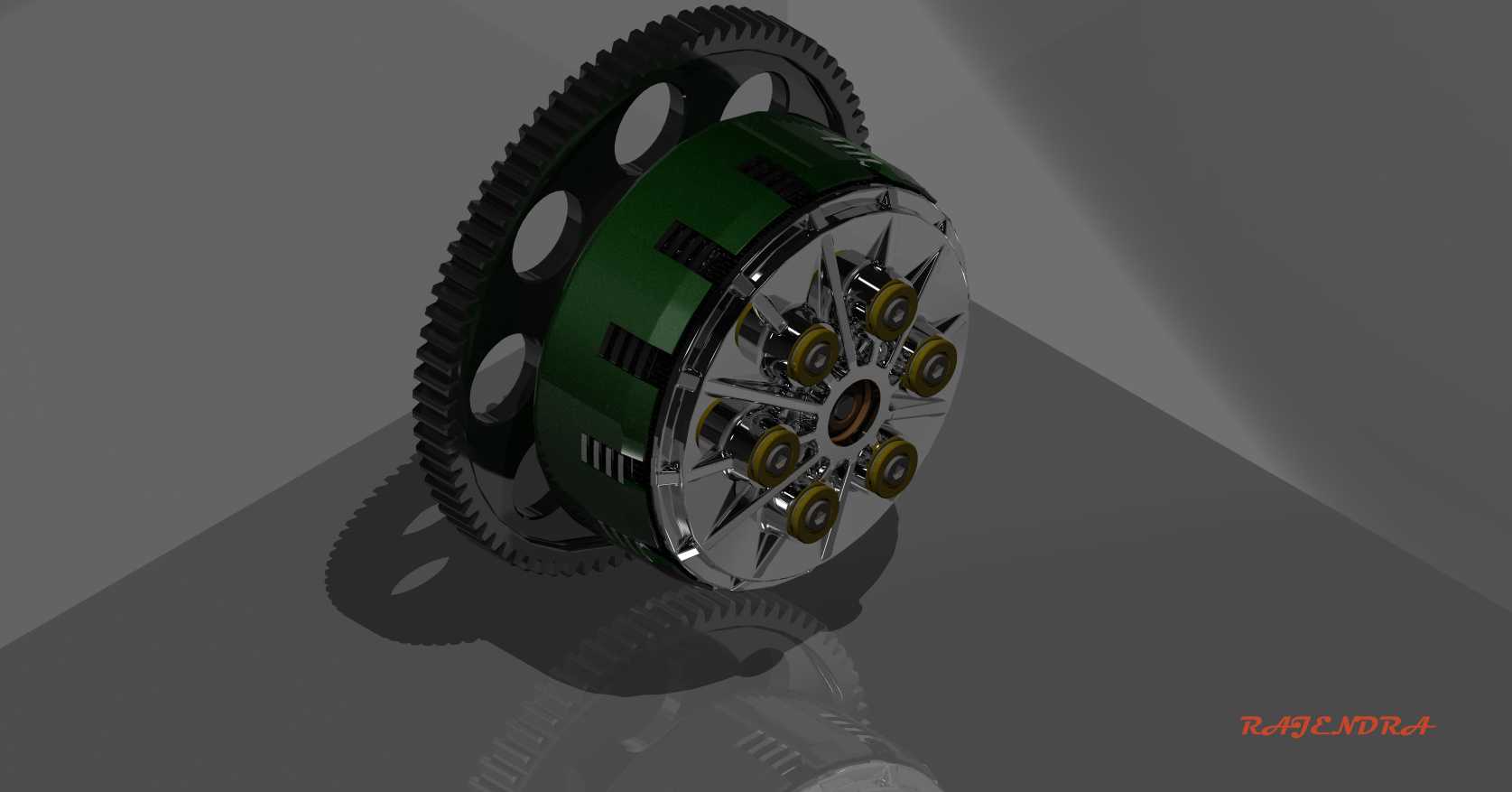

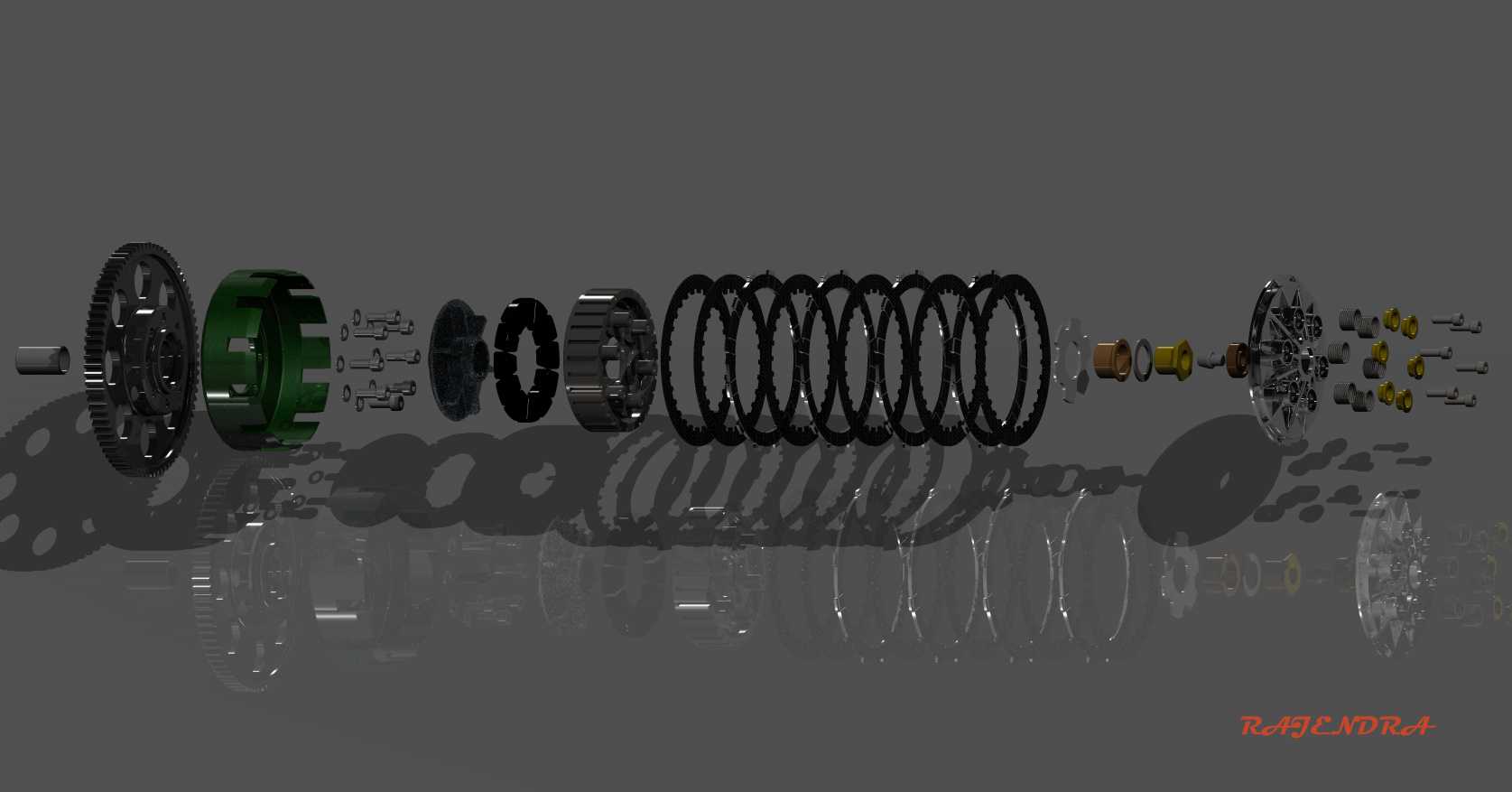

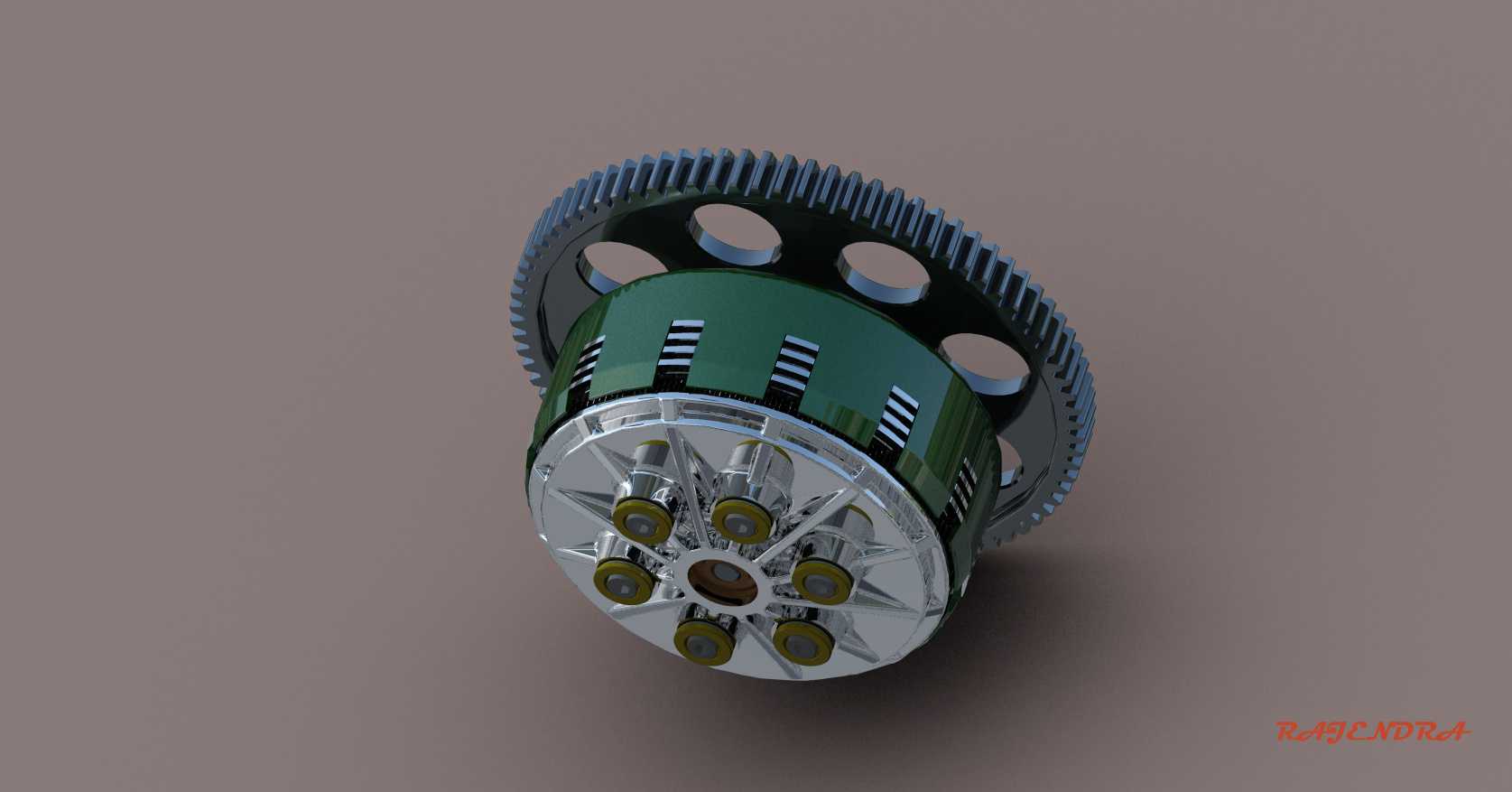

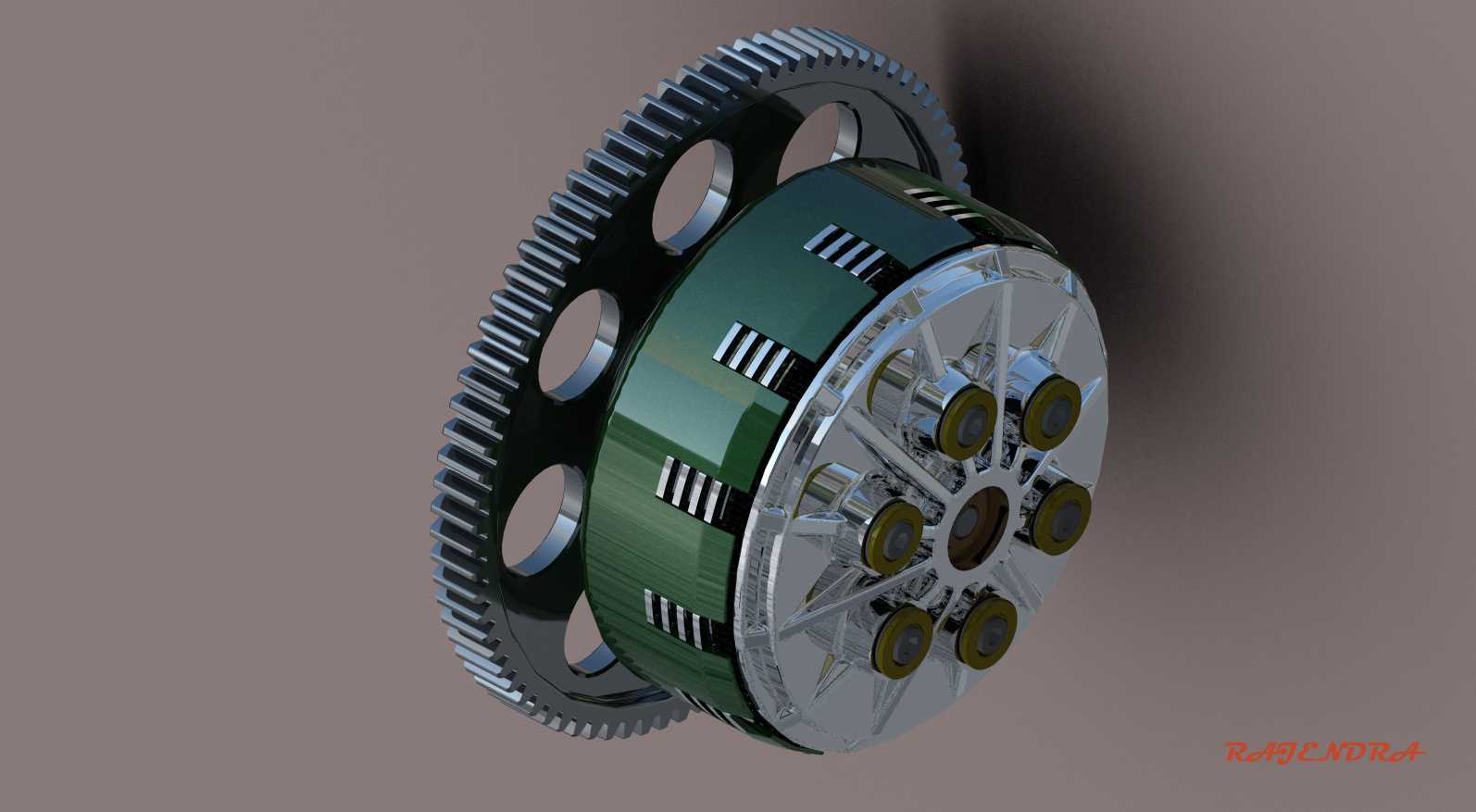

　　该离合器总成作为动力传动系统的核心切换部件，主要应用在需要频繁启停、平稳接合的动力传输场景中，比如工程机械的变速传动单元、特种作业车辆的动力分断结构、重载设备的过载保护传动链路里，核心作用是在主动轴与从动轴之间实现动力的接合与切断，保障传动系统在负载切换、工况调整时的平顺性，避免动力硬连接带来的冲击损伤后端传动部件。从结构设计来看，外围集成的大直径从动齿圈直接和传动链路的驱动齿轮啮合，齿圈的齿形参数、安装同轴度直接决定了动力输入的平稳性，齿圈上均匀开设的减重孔在保证结构强度的前提下，有效降低了转动惯量，减少高速运转时的离心载荷影响。中部的多片摩擦组件是动力传递的核心载体，摩擦片组采用交替叠装的主动片与从动片结构，

　　主动片通过外花键和输入侧的壳体连接，从动片通过内花键和输出轴毂连接，接合时通过轴向压紧力让摩擦片之间产生静摩擦力，将输入扭矩平稳传递到输出端，分离时摩擦片之间脱开间隙，完全切断动力传输，这种多片结构相比单片离合器能在更小的径向尺寸下传递更大的扭矩，适配重载传动的需求。输出端的压盘组件采用周向均匀布置的压紧弹簧结构，弹簧的预紧力参数经过匹配计算，既保证额定扭矩传递时不会出现打滑，也能在过载时通过摩擦片的微量滑移保护整个传动链的零部件不被冲击载荷损坏。设计过程中重点考虑了安装边界的适配性，总成的轴向安装尺寸、输入齿圈的分度圆参数、输出轴毂的花键规格都可以根据不同的主机安装接口做适配调整，

　　安装时需要保证输入齿圈和驱动齿轮的啮合侧隙在合理区间，输出轴和输入轴的同轴度公差控制在允许范围内，避免运转时出现偏磨、异响问题。总成的外壳体设置有对应的油路通道，适配湿式工作场景下的润滑油循环，既能带走摩擦片接合时产生的热量，也能持续润滑各个摩擦副、花键连接部位，延长部件的使用寿命，相比干式离合器，这种湿式结构的耐磨性能更好，接合平顺性更优，适合频繁切换动力、长期连续运转的工业传动场景。在结构细节上，各个摩擦片的限位结构、弹簧的定位卡槽都做了防脱出设计，避免高速运转时零部件出现移位，压盘的导向结构保证轴向压紧时的运动平顺性，不会出现偏压导致摩擦片局部磨损过快的问题。
