65齿摩托车传动后方滑轮结构设计

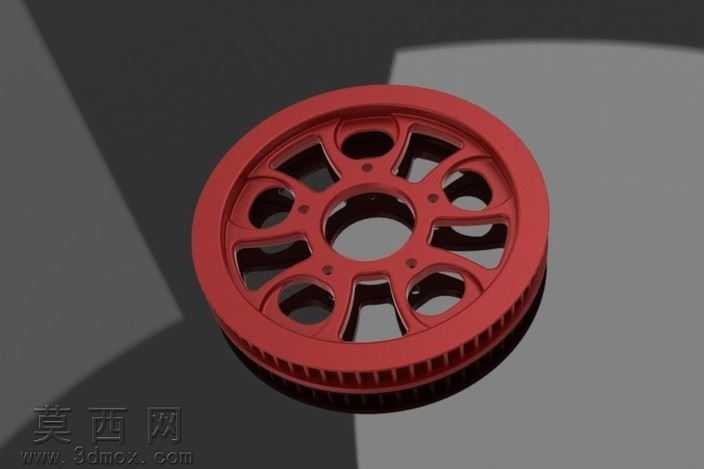

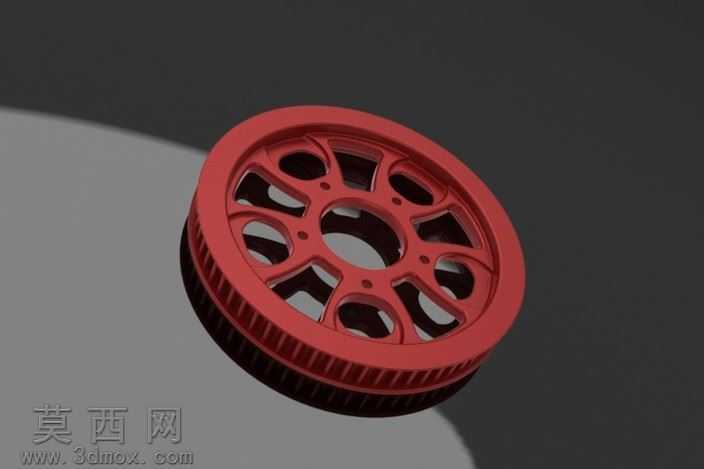

该作品为摩托车动力传动系统使用的65齿后方滑轮三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以回转特征构建滑轮的基础轮体轮廓，精准控制轮缘外径、中心安装孔直径、轮体轴向厚度等核心尺寸，匹配摩托车V型双缸发动机传动系统的装配适配要求。轮体辐条区域采用轻量化镂空设计，通过阵列特征均匀布置8组异形镂空孔位，在保证轮体结构强度的前提下有效降低零件自重，减少传动过程中的转动惯量，提升动力响应效率；轮缘内侧加工有与传动皮带匹配的齿形结构，齿形轮廓经过精准拟合，保证皮带传动过程中的啮合精度，降低传动打滑、异响等问题的发生概率。模型完成结构建模后，在Keyshot中完成渲染工作，材质选用高强度铝合金阳极氧化工艺对应的金属材质，表面赋予细腻的哑光红色氧化层质感，还原改装类摩托车传动配件的真实外观效果，场景搭建采用深灰色反光地面，搭配柔和的三点布光方案，清晰展现轮体的曲面过渡、镂空结构细节与齿形加工特征。设计过程中充分考虑零件的实际加工可行性，所有镂空孔位均设置合理的工艺圆角，避免应力集中问题，中心安装孔周边预留均匀分布的紧固螺丝孔位，孔位位置度经过严格校验，保证与轮毂安装座的同轴度要求；轮体的壁厚经过均匀化处理，避免压铸或机加工过程中出现壁厚不均导致的变形问题，齿形区域的尺寸公差参考带传动行业标准设定，保证与配套传动皮带的配合间隙处于合理区间，兼顾传动效率与零件使用寿命。
