工业电气设备防护外壳结构设计

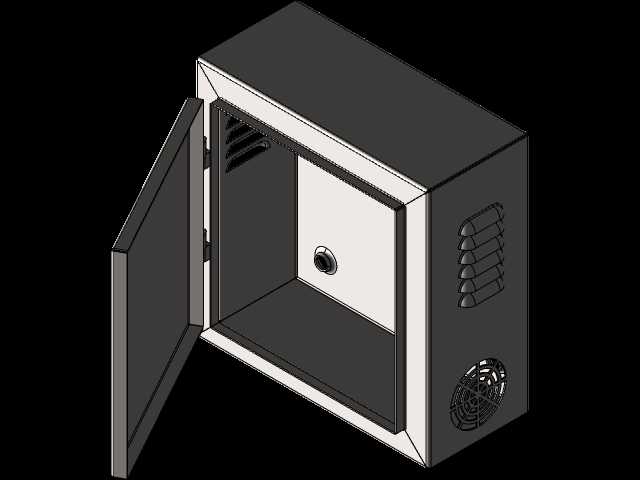

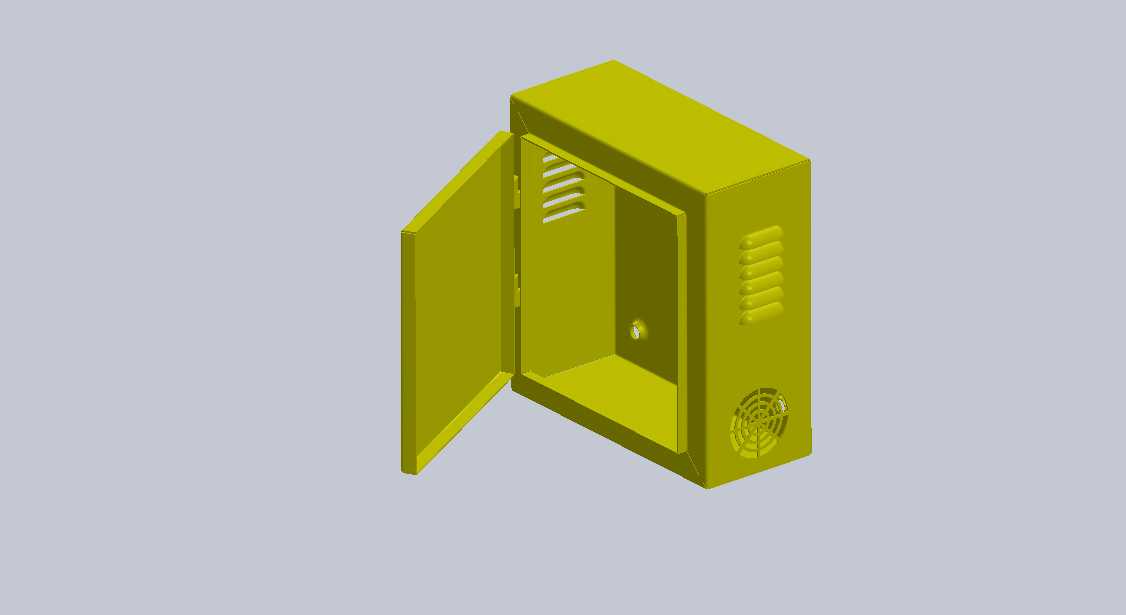

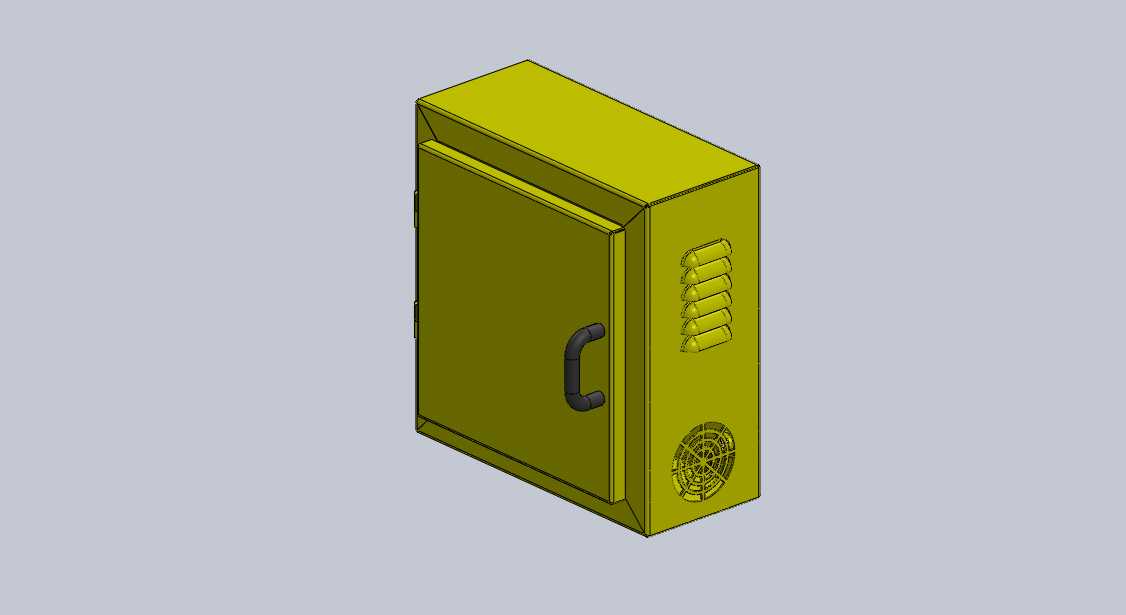

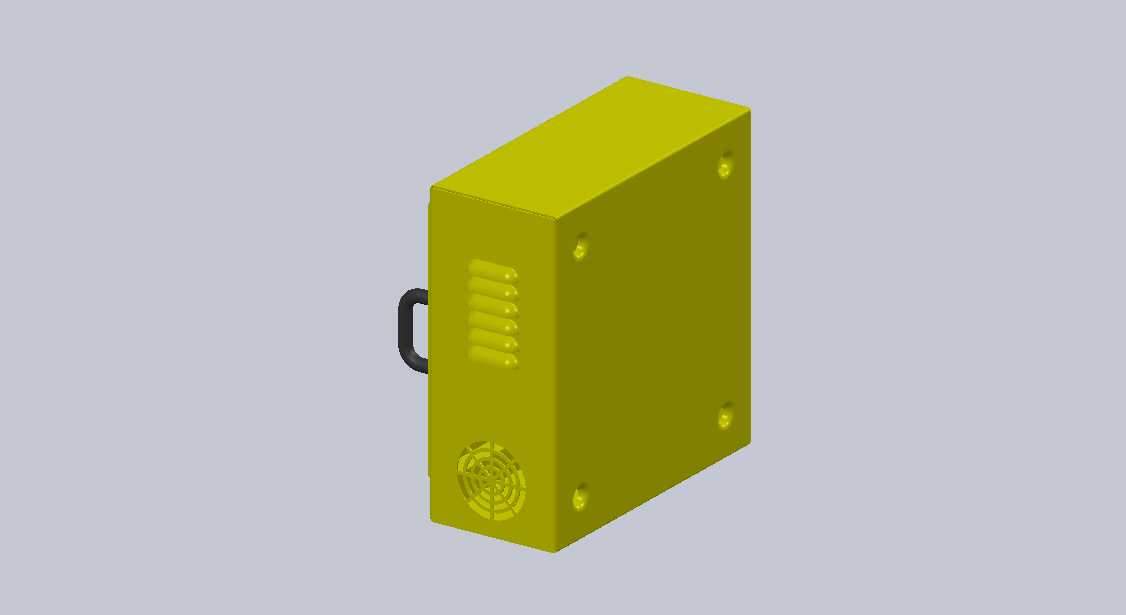

这款电气外壳主要面向工业现场低压电控回路的承载防护需求，常见应用场景涵盖车间生产线旁的就地控制节点、小型设备配套的集成电控单元、户外临时配电点位的防护载体，可容纳断路器、接触器、接线端子排、小型PLC模块等常规低压电气元件，为内部器件提供物理防护与布线支撑。从结构设计逻辑来看，整体采用立式长方体构型，充分考虑了现场安装的空间利用率，柜体深度适配常规墙面挂装与落地支架安装两种场景，侧边预留的安装孔位可直接适配标准膨胀螺栓的固定间距，无需额外制作转接支架，安装边界预留了足够的接线操作空间，柜门开启角度可达到120度以上，方便后期运维时的器件更换与线路排查。柜门处配置的内嵌式把手采用防磕碰的圆弧造型，避免现场人员巡检时被突出构件刮蹭，把手与柜门的连接位置做了加强筋处理，可承受频繁开关的受力需求，不会出现长期使用后松动脱落的问题。柜体侧面设计的多组横向通风槽与下部通风栅形成上下贯通的散热风道，可在不额外加装散热风扇的前提下，满足常规小功率电控回路的自然散热需求，通风槽的冲压角度做了向下倾斜的处理，可有效阻挡现场飞溅的水滴、粉尘直接进入柜体内部，兼顾散热与基础防护能力。下部的通风栅位置预留了防尘棉的安装卡槽，用户可根据现场粉尘浓度选择加装防尘过滤组件，无需对柜体做二次开孔改造。柜体的门板与框体结合处预留了密封胶条的安装槽位，可根据使用场景的防护等级需求，选配不同厚度的发泡密封胶条，实现IP54及以上的防护能力，适配多粉尘、轻度溅水的工业现场环境。整体钣金折弯处均做了圆角过渡处理，避免加工与安装过程中出现锐边割手的问题，内部预留了多组标准DIN导轨的安装位，可灵活调整器件安装高度，适配不同尺寸的电气元件布置需求，柜体背部预留的进出线孔配有橡胶护圈，可保护穿线时的线缆外皮不被金属锐边割损，同时兼顾进出线位置的密封防护。
