户外立式多回路电气控制柜体结构设计

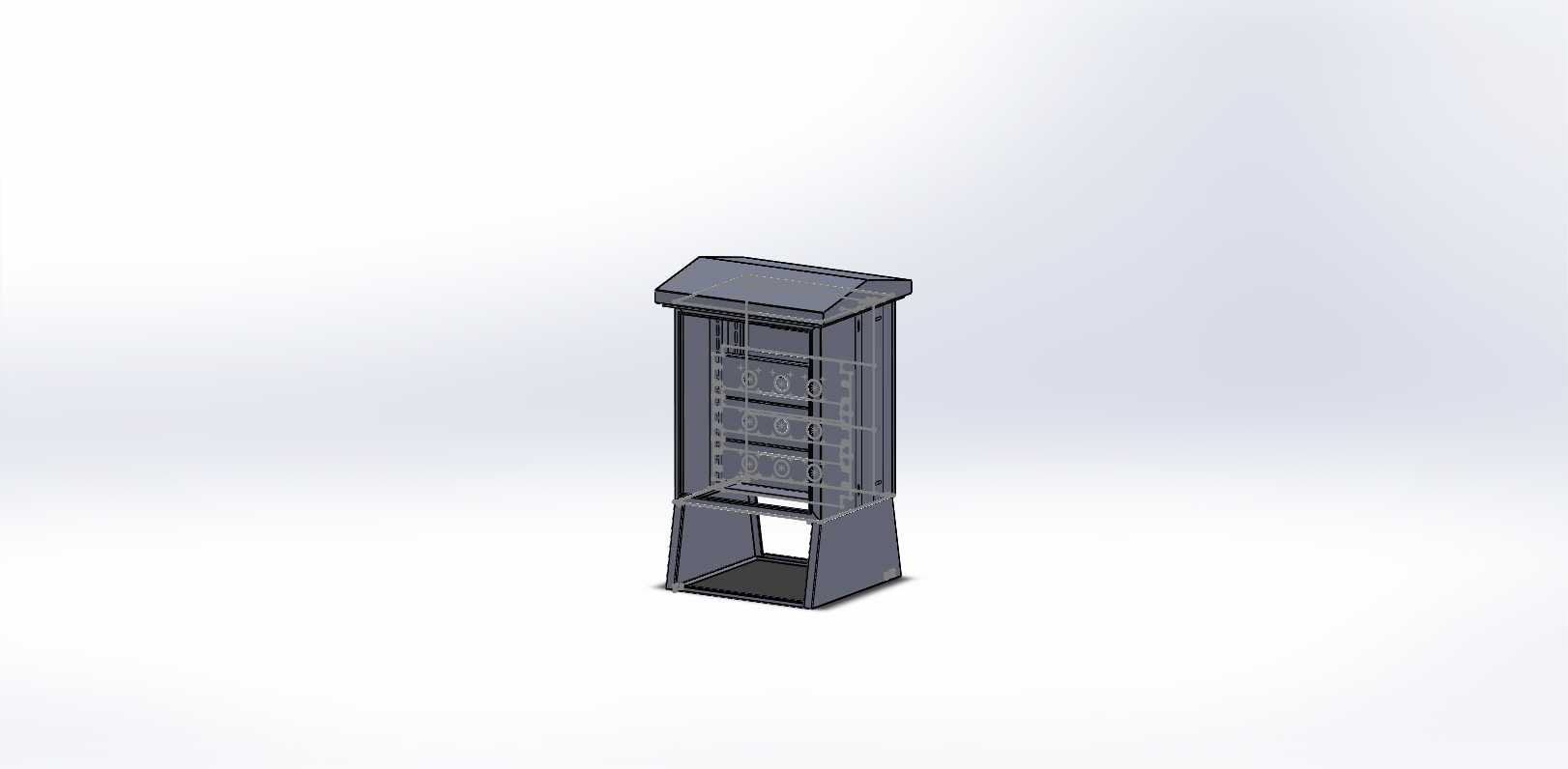

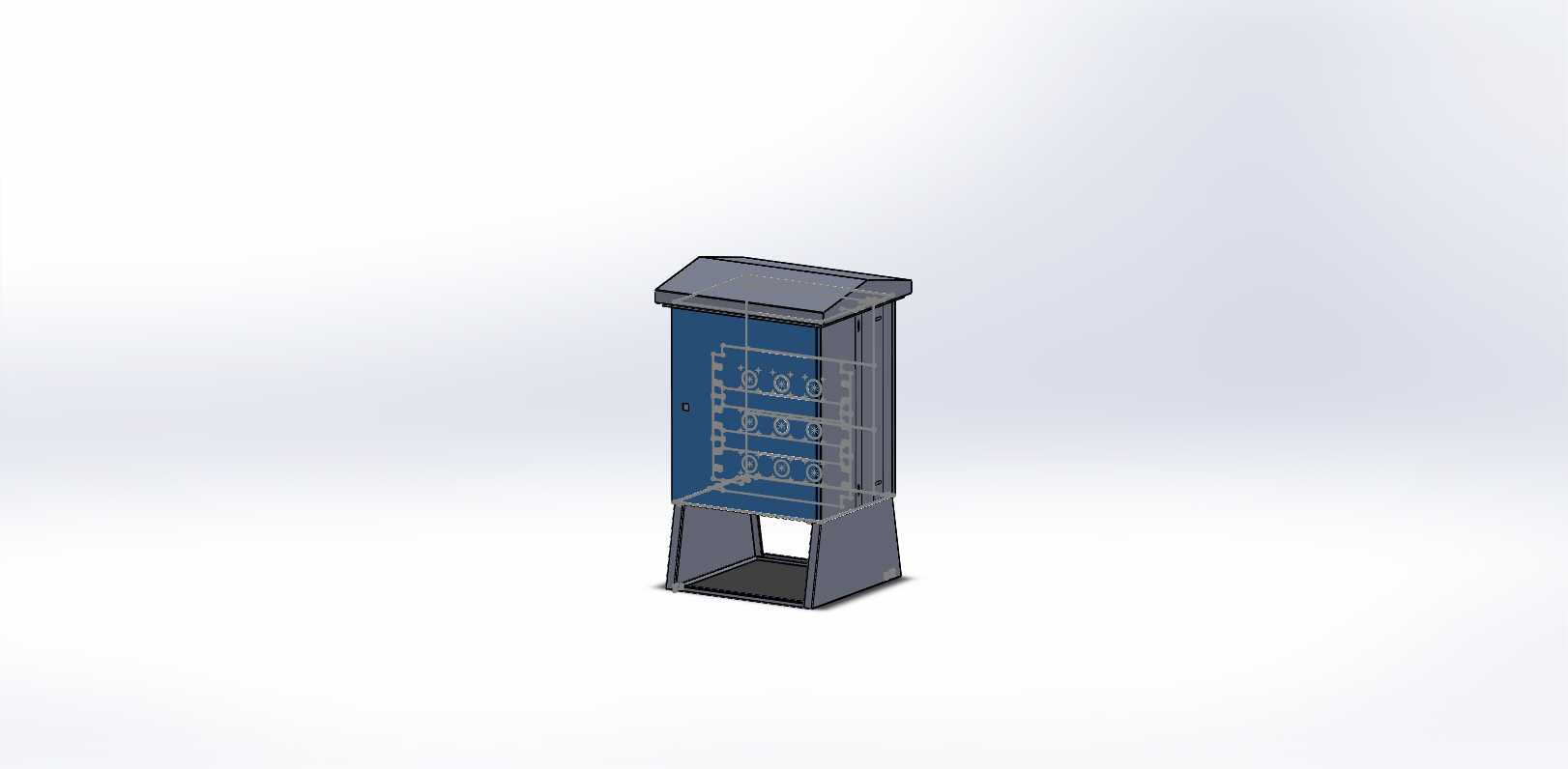

　　这款立式户外柜体的结构设计，首先要考虑户外露天场景的使用需求，顶部做了带倾斜角度的防雨檐结构，檐边超出柜体主体轮廓一定距离，能避免雨水顺着柜体接缝渗入内部安装腔，倾斜角度参考常规户外配电设备的防雨设计取值，兼顾排水效率与整体造型的协调性。柜体底部采用抬高式框架底座，底座预留了足够的线缆进出空间，同时让柜体主体离地一定高度，避免地面积水浸泡柜体底部钣金，也能减少地面潮气对内部电气元件的侵蚀，底座的框架采用折弯型材焊接成型，承重能力可以满足内部多层电气元件安装后的总重量要求，安装时可以通过底座预留的固定孔位，直接与地面的混凝土基础或者安装支架做螺栓连接，固定孔位做了长圆孔设计，能抵消现场安装时的基础尺寸误差，降低现场安装的对位难度。

　　柜体的主体框架采用标准钣金折弯拼接结构，侧面板、后面板与框架之间采用可拆卸式的螺丝固定结构，方便后期维护时拆开对应面板检修内部元件，正面的门板与框架之间采用暗藏式铰链连接，门板关闭后与柜体框架的贴合面做了折弯翻边结构，配合内嵌的密封胶条，可以达到户外使用的防尘防水等级要求，门板上预留了门锁安装位，可根据实际使用场景选配不同防护等级的柜锁，避免非授权人员随意开启柜体。内部的安装空间做了分层设计，预留了多层安装横梁的固定孔位，孔位采用通用的模数化间距排布，可以适配不同尺寸的电气元件安装板，不管是安装断路器、继电器还是接线端子排，都可以通过调整安装横梁的位置来适配元件的安装尺寸，不需要额外在柜体框架上重新打孔，提升了柜体的通用适配性。

　　从结构强度角度考虑，柜体的框架折弯处都做了加强筋设计，避免大尺寸钣金件在运输或者安装过程中出现变形，门板的内侧也做了横向的折弯加强结构，减少门板长期开合后的变形量，保证密封胶条的贴合度始终满足防护要求。柜体的整体宽度、深度与高度尺寸，参考常规户外小型多回路控制柜的通用尺寸边界设计，既可以满足内部最多四到六回路电气元件的安装空间需求，也不会因为尺寸过大占用过多的户外安装场地，不管是安装在园区围墙边、设备旁的露天场地，还是建筑外立面的预留安装位，都能适配常见的安装空间限制。

　　设计过程中还考虑了柜体内部的散热需求，在柜体的下部与上部分别预留了通风孔的安装位置，通风孔内侧可以加装防尘防虫的滤网，在保证空气流通带走内部元件工作热量的同时，避免外界的灰尘、小虫进入柜体内部影响元件运行，通风孔的位置也做了防雨折弯结构，避免雨水顺着通风孔进入柜内。柜体的外表面处理采用户外级喷塑工艺，涂层厚度满足户外使用的防腐蚀要求，可以适应不同地区的户外环境，不管是日晒还是雨淋，都能保证柜体表面的涂层不会轻易脱落、生锈，延长柜体的整体使用寿命。

　　在实际应用场景中，这类柜体可以作为小型户外配电回路的控制载体，也可以作为户外公共设备的本地控制柜体使用，内部的安装空间足够容纳控制回路所需的全部电气元件，分层的结构也方便布线时整理强弱电线路，避免不同电压等级的线路互相干扰，柜体侧面预留的接地桩位置，可以方便现场安装时连接接地线路，保证设备使用的电气安全。整体结构没有多余的复杂造型，所有的结构设计都围绕户外使用的防护需求、内部元件的安装需求、现场安装维护的操作需求展开，钣金折弯的结构也适合批量加工生产，不需要复杂的冲压模具就能完成加工，生产制造成本可控，同时结构强度完全满足户外长期使用的要求。
