小型户内终端配电箱体结构设计

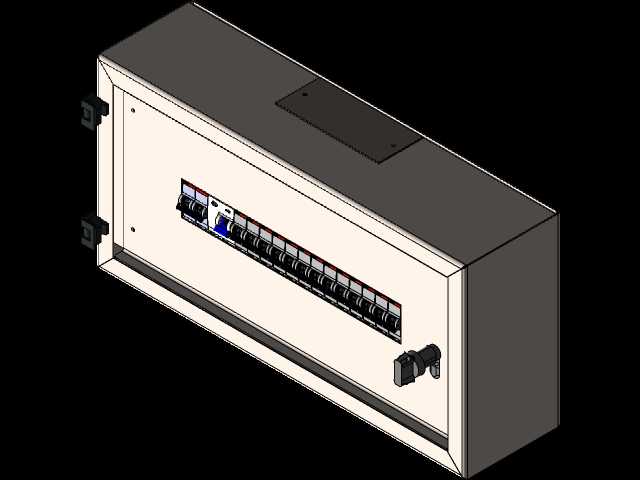

　　这款户内终端配电箱体主要面向民用建筑、小型商用空间的终端配电场景，承担末端回路的过载、短路保护以及分合控制功能，常见于住宅户内玄关、写字楼办公区墙面、小型商铺的配电点位，是低压配电系统末端直接对接用电负载的核心载体。从设计维度来看，该箱体采用壁挂式安装结构，整体外形尺寸为宽500mm、高250mm、深150mm，安装时需提前在墙面预留对应深度的暗装槽位，或是采用明装支架固定，箱体侧边预留的安装挂耳结构可适配M6膨胀螺栓的固定需求，安装孔位横向间距为420mm，纵向间距为180mm，施工时可直接对应孔位标记打眼，无需二次测量定位。箱体正面采用单开门结构，门板与箱体主体通过侧边的快装铰链连接，开门角度可达120度，

　　方便后期运维时操作内部断路器，门板右下角设置了通用型锁具，可避免非专业人员随意触碰内部带电部件，锁具采用通用三角钥匙适配，和行业内主流配电箱体的运维钥匙通用，无需单独配备特殊钥匙。门板上预留了对应断路器操作位的开窗，安装完成后可直接在外部操作断路器分合闸，同时开窗位置加装了透明防护挡板，既不影响操作观察，也能避免灰尘、蚊虫进入箱体内部。箱体内部预留了标准35mmDIN导轨安装位，可适配主流品牌的微型断路器、漏电保护附件，导轨长度为450mm，最多可容纳18个1P宽度的微型断路器，能够覆盖普通三居室住宅的全部终端配电回路需求，包含照明、普通插座、厨房插座、卫生间插座、空调回路等常见回路的排布空间。

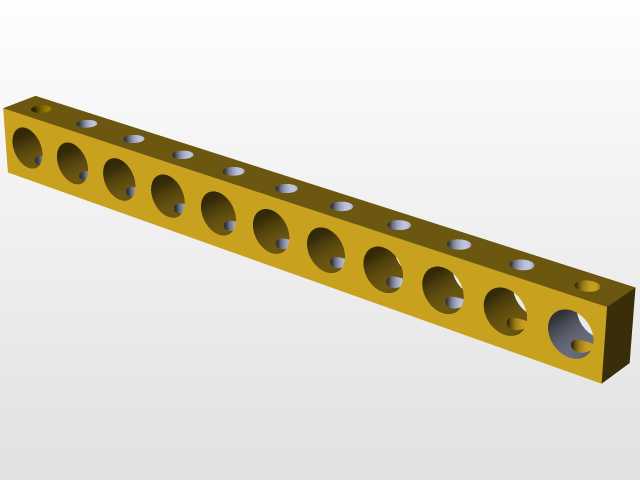

　　箱体顶部预留了两个直径25mm的进线敲落孔，底部预留了四个直径20mm的出线敲落孔，施工时可根据实际走线方向敲落对应孔位，穿入线缆后配套护线套保护线缆绝缘层，避免金属孔边割伤线缆外皮。箱体材质采用1.2mm厚冷轧钢板折弯成型，拼接处采用满焊打磨处理，表面经过静电喷塑处理，防腐防锈能力适配户内干燥环境的使用需求，箱体内部设置了独立的接地铜排和中性线铜排，铜排接线位数量和最大回路数匹配，每个接线位可容纳最大6平方毫米的铜芯线缆接入，满足终端配电的载流需求。在结构设计上，箱体的折边均做了内卷边处理，避免安装运维过程中划伤施工人员，门板和箱体的贴合处设置了一圈发泡密封胶条，能够有效阻挡灰尘进入，防护等级可达IP40，完全满足户内安装的防护要求。
