立式单缸空气动力驱动装置结构设计

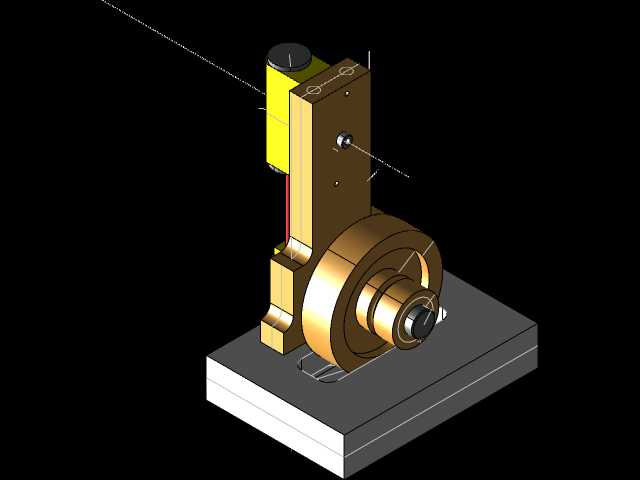

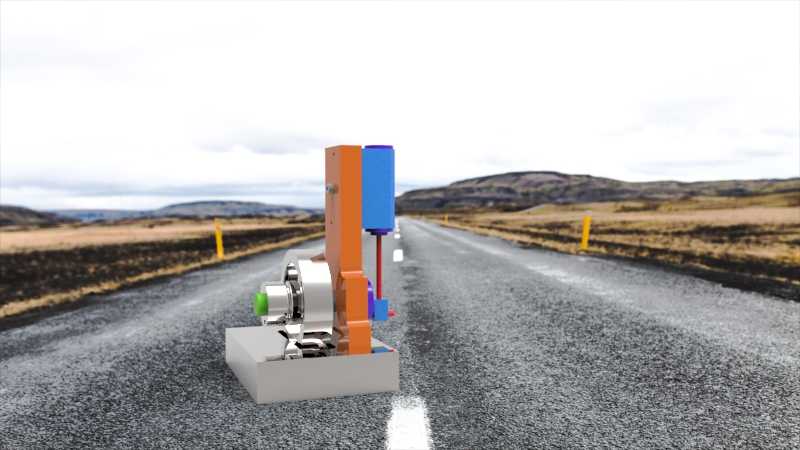

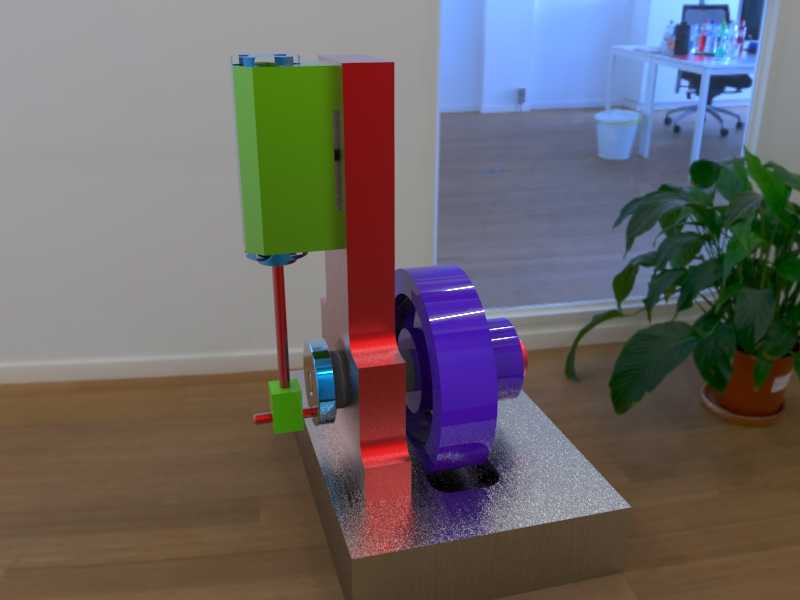

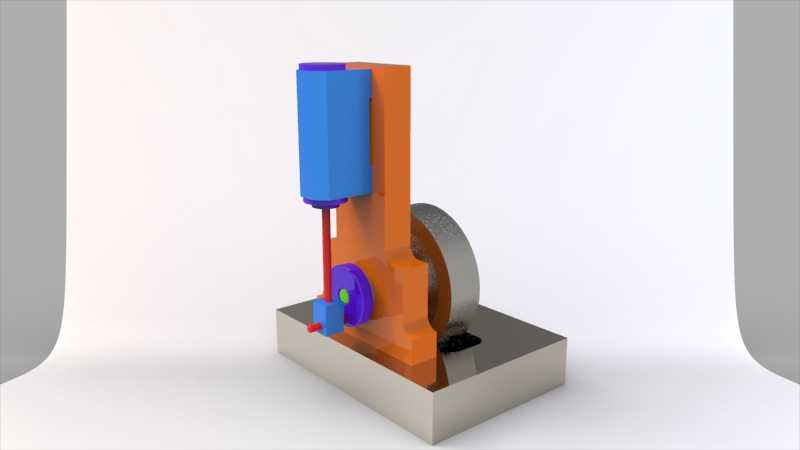

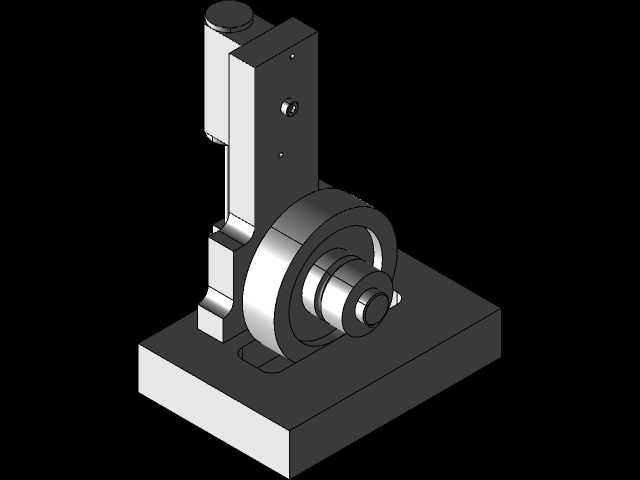

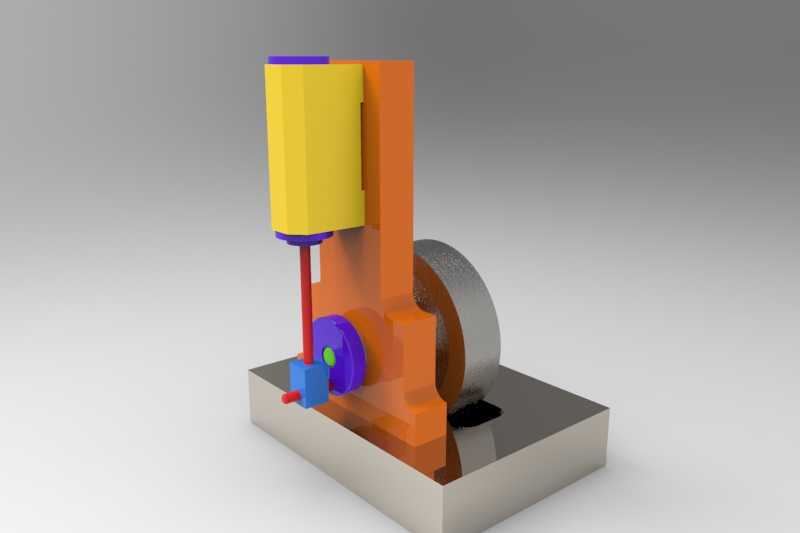

　　这套空气动力驱动装置的结构设计，核心围绕低压压缩空气的能量转换逻辑搭建，可适配小型教学演示台架、低压气动实验装置、轻载便携动力输出场景，在教学实训领域可作为气动能量转换的具象演示载体，帮助学习者直观理解压缩空气压力能向旋转机械能的转换路径，在小型自动化设备场景中，可作为低负载工位的辅助动力源，适配对防爆、无电火花有要求的特殊作业工位。从结构布局来看，装置采用立式排布逻辑，动力转换缸体垂直固定在L型立式安装支架的上部端面，支架底部为带安装孔的方形金属基座，可通过螺栓直接固定在实验台或设备安装面，基座整体长宽尺寸控制在150mm级别的区间，安装孔位预留了足够的扳手操作空间，不会出现安装时工具干涉的问题。

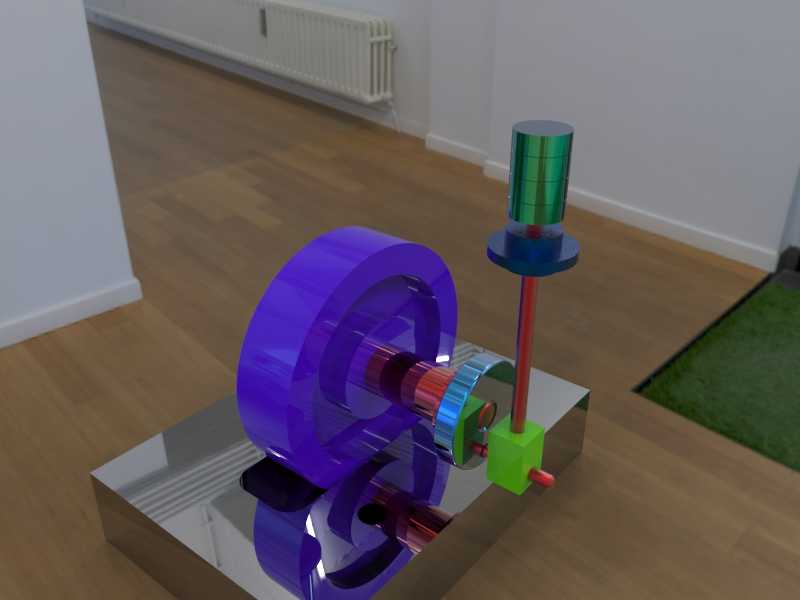

　　动力输出端的旋转轮组布置在支架的竖直立板侧面，与缸体的活塞杆输出端通过曲柄滑块机构完成动力传递，活塞杆做垂直方向的往复直线运动时，可通过曲柄结构带动旋转轮做连续圆周运动，旋转轮的轴端预留了标准的轴伸接口，可直接连接小功率负载轮、演示用传动带轮等外接部件。设计过程中充分考虑了运动部件的干涉校验，活塞杆的往复行程与曲柄的回转半径做了匹配计算，确保全行程范围内活塞杆与立板、旋转轮与基座之间都保留足够的安全间隙，不会出现运动卡滞或部件碰撞的问题。缸体与支架的连接采用嵌入式定位加螺栓紧固的组合方式，既保证了装配时的定位精度，也方便后续拆解维护，更换不同缸径的动力缸体时无需重新加工支架的安装基面。进气接口布置在缸体的上部侧面，

　　与常规气动管路的接头尺寸匹配，外接气源时无需额外制作转换接头，旋转轮的侧面做了减重槽设计，在保证结构强度的前提下降低了旋转部件的惯量，让装置启动时的气压阈值更低，在较低的供气压力下即可顺利启动运转。整套结构的受力路径经过优化，缸体工作时的反作用力直接通过L型支架传递到底部基座，不会在支架立板处产生额外的弯矩，长时间运转也不会出现支架变形的问题，所有运动副的位置都预留了润滑注油空间，日常维护时无需完全拆解结构即可完成润滑保养操作。
