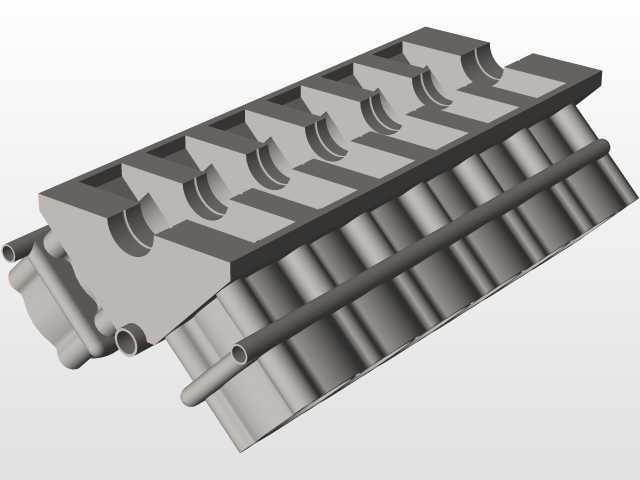

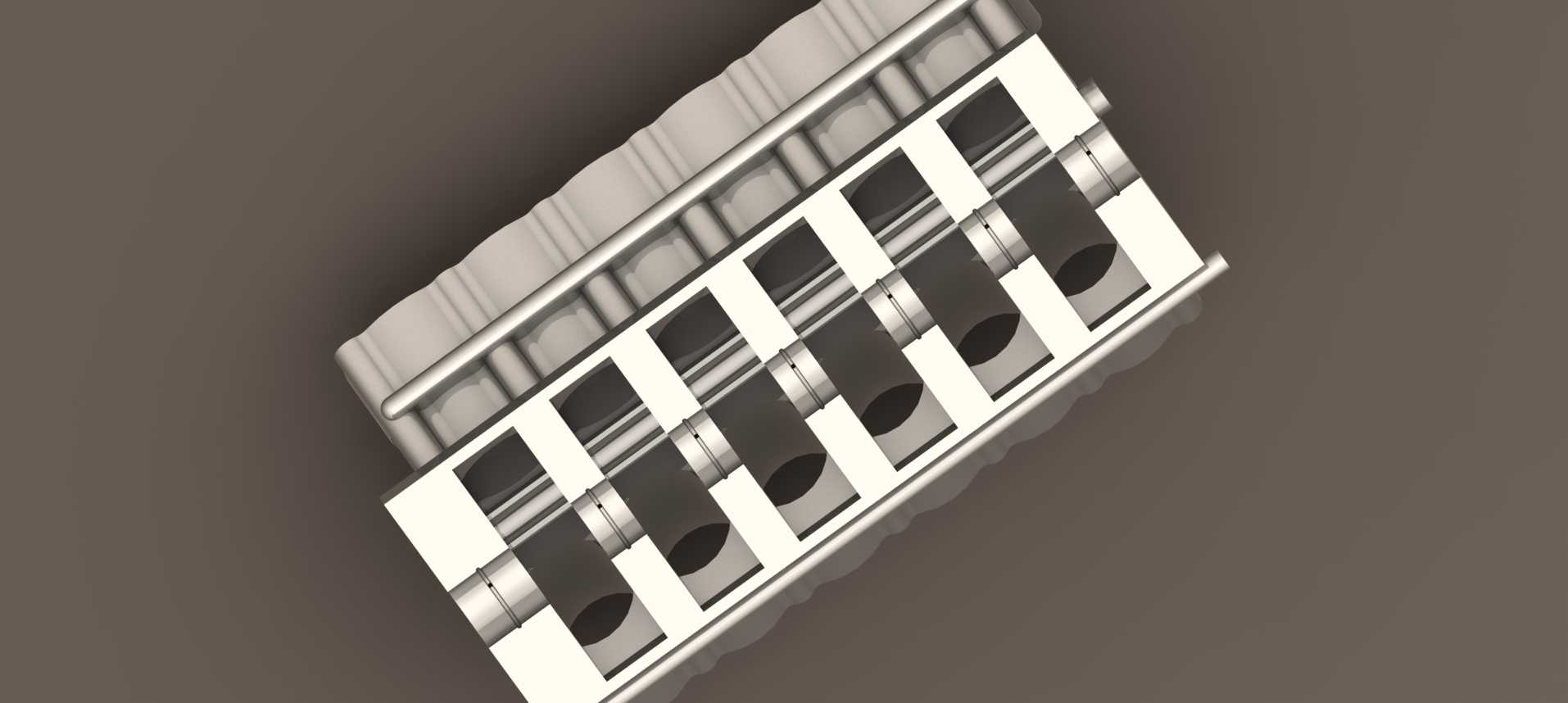

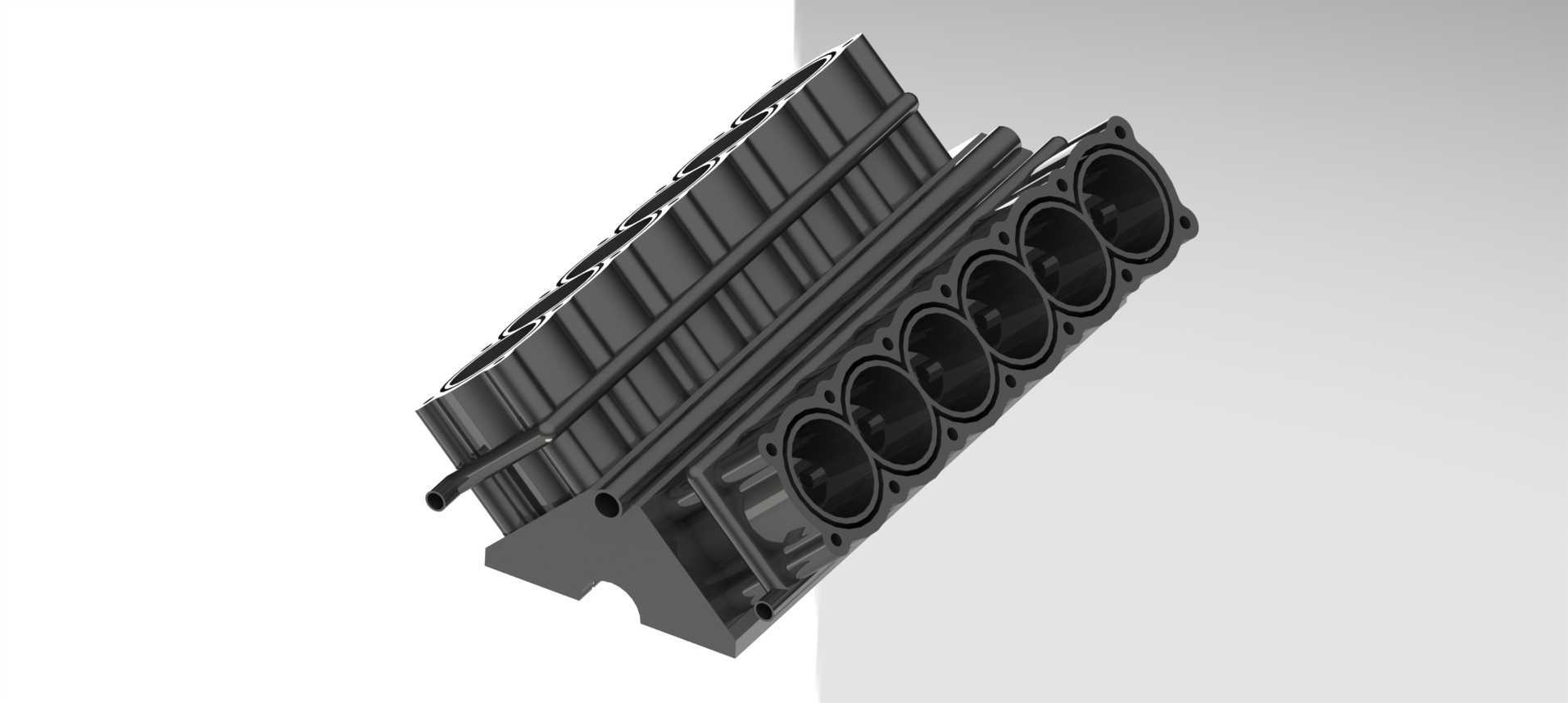

V型十二缸发动机缸体结构三维设计

在大排量高性能动力总成的开发流程中，V12发动机缸体作为整台动力装置的核心承载基体，其结构设计直接决定了整机的刚度、振动特性与服役寿命，这类缸体普遍应用于高端乘用车、大型船舶辅机、固定式发电机组以及重载工程装备的动力单元中，承担着为活塞、连杆、曲轴、配气机构等核心运动部件提供精准安装定位，同时整合冷却水道、润滑油道、气缸安装位的核心功能。从结构布局来看，该缸体采用60度夹角的V型双列排布设计，两侧各设置6个气缸安装腔，这种排布方式能够在保证12个气缸总排量的前提下，大幅缩短整机的轴向长度，降低曲轴的整体跨度，减少高转速工况下曲轴的挠曲变形量，相比直列十二缸结构，整机的重心高度更低，整车或装备搭载时的重心控制更具优势。设计过程中首先需要匹配曲轴的曲柄销排布，确保两侧气缸的点火间隔均匀，将整机的一阶、二阶振动量控制在合理区间，缸体的主轴承座采用一体化铸造成型后精加工的工艺路线，轴承盖与缸体本体之间采用定位销加高强度螺栓的连接方式，保证主轴承孔的同轴度与圆度公差满足高转速运转的支撑需求。缸体侧壁集成了完整的冷却水流道，冷却水从缸体下部进水口进入后，能够分别流向两侧气缸套外围，带走气缸做功过程中传递到缸壁的热量，避免局部热应力集中导致的缸体变形；润滑油道则采用深孔加工的方式布置在缸体加强筋内部，能够以最短路径将压力润滑油输送到主轴承、凸轮轴轴承以及活塞冷却喷嘴位置，减少油路的压力损失。安装边界方面，缸体顶面的气缸盖安装面平面度公差需要控制在0.05mm以内，螺栓孔的位置度公差严格匹配气缸盖的安装定位要求，保证气缸垫的密封可靠性，避免出现漏气、漏水、漏油的三漏问题；缸体后端的飞轮壳安装面、前端的正时机构安装位都设置了对应的定位止口，能够保证后续装配时飞轮、正时齿轮系的同轴度要求；缸体两侧的发动机悬置安装位经过加强筋强化，能够承受整机运转过程中产生的扭矩反力与路面传递的冲击载荷，避免悬置连接位置出现应力开裂。在细节结构处理上，气缸筒之间的壁厚经过反复优化，既保证足够的结构刚度抑制气缸筒的变形量，减少活塞环的磨损速率，又尽可能控制缸体的整体重量，实现轻量化与结构强度的平衡；缸体下部的油底壳安装面设置了回油通道，能够将气缸盖、配气机构回流的润滑油顺畅导入油底壳，避免出现机油滞留导致的呼吸损失。这类缸体的建模过程需要充分考虑铸造工艺的拔模斜度、加工余量的预留，以及后续装配过程中各个部件的运动干涉检查，确保三维模型能够直接对接后续的工艺设计与仿真验证环节，为整个动力总成的开发提供准确的结构基准。
