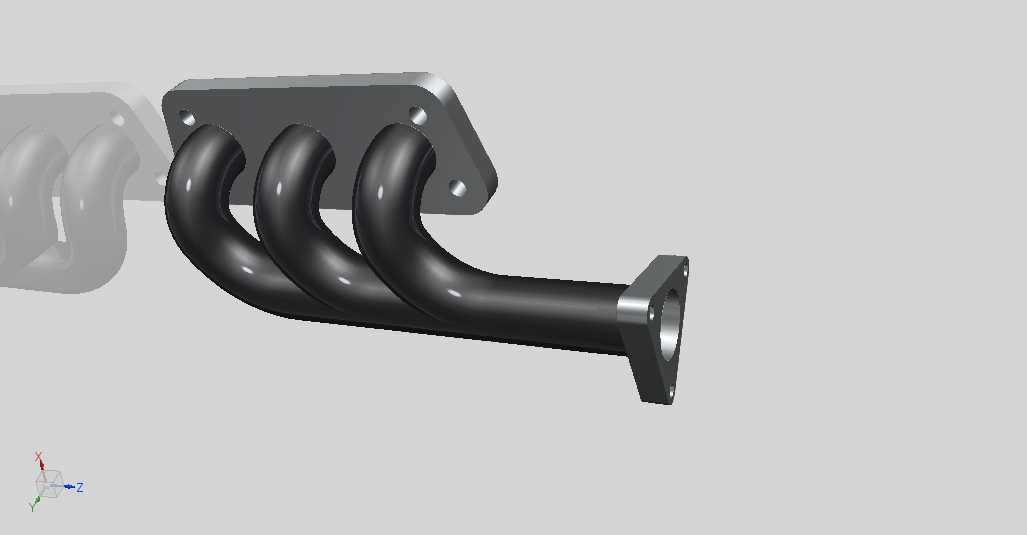

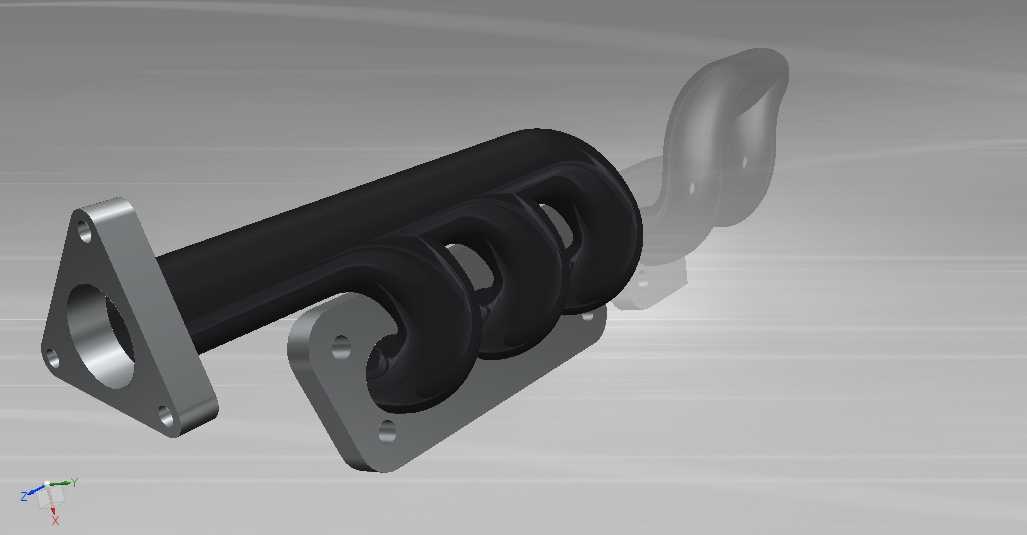

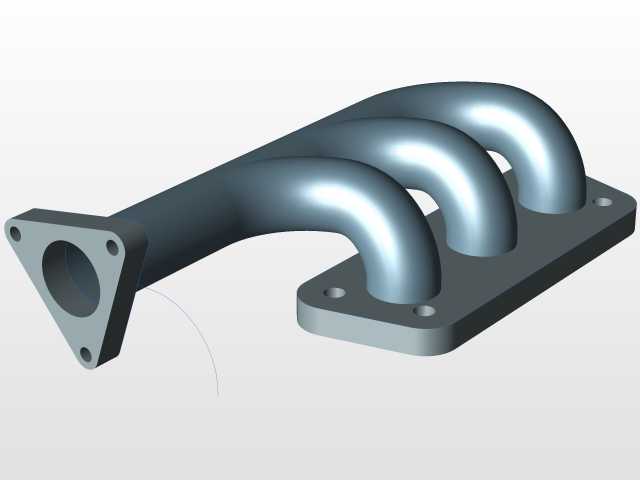

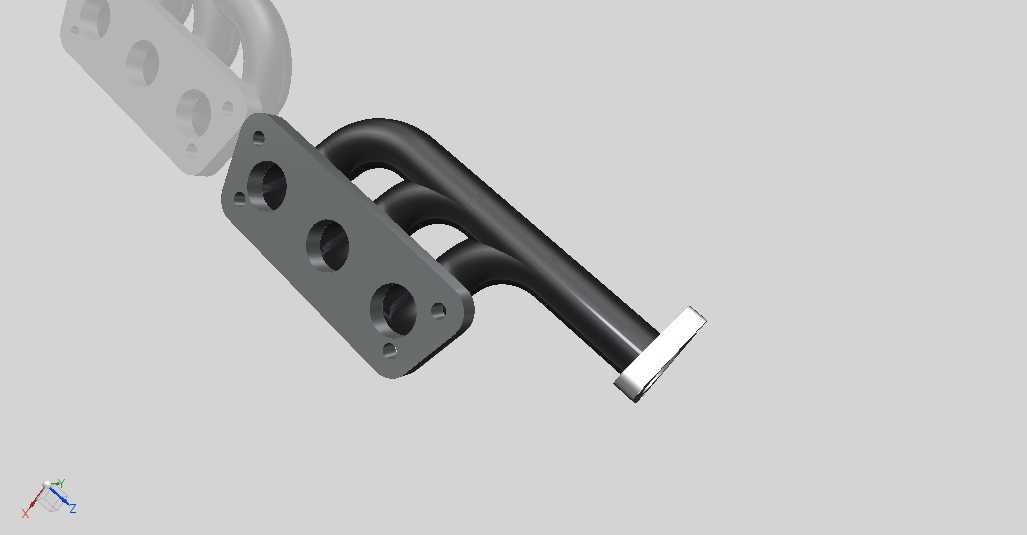

三缸发动机排气歧管结构设计

　　这款三缸机型配套的排气歧管，在小排量乘用车动力单元的配套场景中应用广泛，主要承担将三个气缸燃烧后产生的高温废气有序汇集、导出至排气后处理系统的作用，是发动机进排气模块中直接影响排气效率、泵气损失的核心结构件。从实际装车的工况边界来看，该部件安装于发动机缸盖排气侧，安装法兰面需与缸盖排气侧的密封平面完全贴合，三个进气端口分别对应三个气缸的排气出口，单端口的中心距严格匹配缸盖排气道的布局公差，避免安装后出现密封错位导致的废气泄漏问题。设计过程中优先考量了排气脉冲的利用效率，三个弯管的弯曲半径、管长经过匹配计算，尽可能降低各缸排气之间的干涉问题，减少排气背压对气缸扫气效率的负面影响，同时弯管的走向避开了发动机周边的发电机、空调压缩机、

　　线束管路等外围部件，预留了足够的装配与热膨胀间隙，避免车辆运行过程中因部件热胀冷缩出现干涉磨损。结构上采用一体成型的弯管布局，两端分别设置安装法兰，与缸盖连接的法兰为平板式结构，预留三个螺栓过孔用于和缸盖的固定连接，孔位的位置度公差控制在0.1mm以内，保证密封垫片压紧受力均匀；另一端的出口法兰用于连接下游的三元催化器或者排气前段管，法兰面同样做了密封平面度要求，减少高温废气的泄漏风险。管壁厚度的设定兼顾了结构强度与热容量需求，既能够承受排气高温带来的热疲劳载荷，也不会因为壁厚过大导致整机重量超标，弯管的过渡位置做了圆滑处理，避免直角结构带来的排气阻力陡增问题，同时减少应力集中点，提升部件在冷热交变工况下的使用寿命。在实际配套选型中，这类结构的排气歧管多用于1.0L-1.5L排量的三缸自然吸气或者涡轮增压机型，安装时需要在法兰面之间配套金属密封垫片，按照规定的扭矩顺序拧紧固定螺栓，避免长期使用后出现螺栓松动、密封失效的问题。
