带衬胶层SS316材质线缆卷取用工艺滚筒

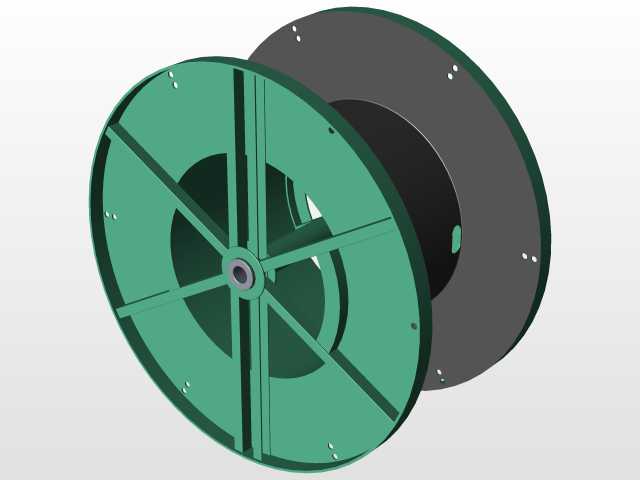

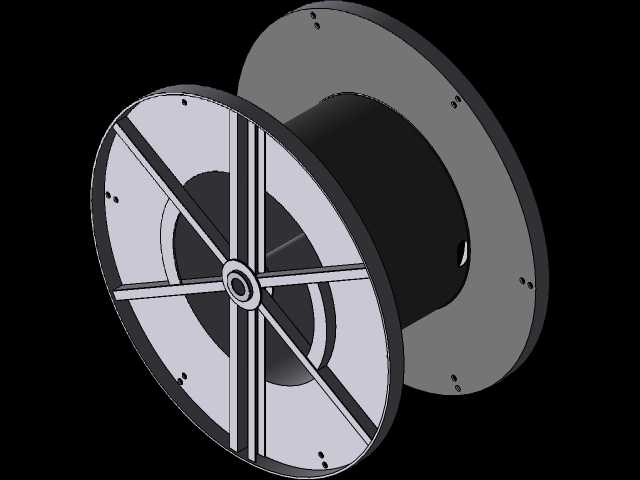

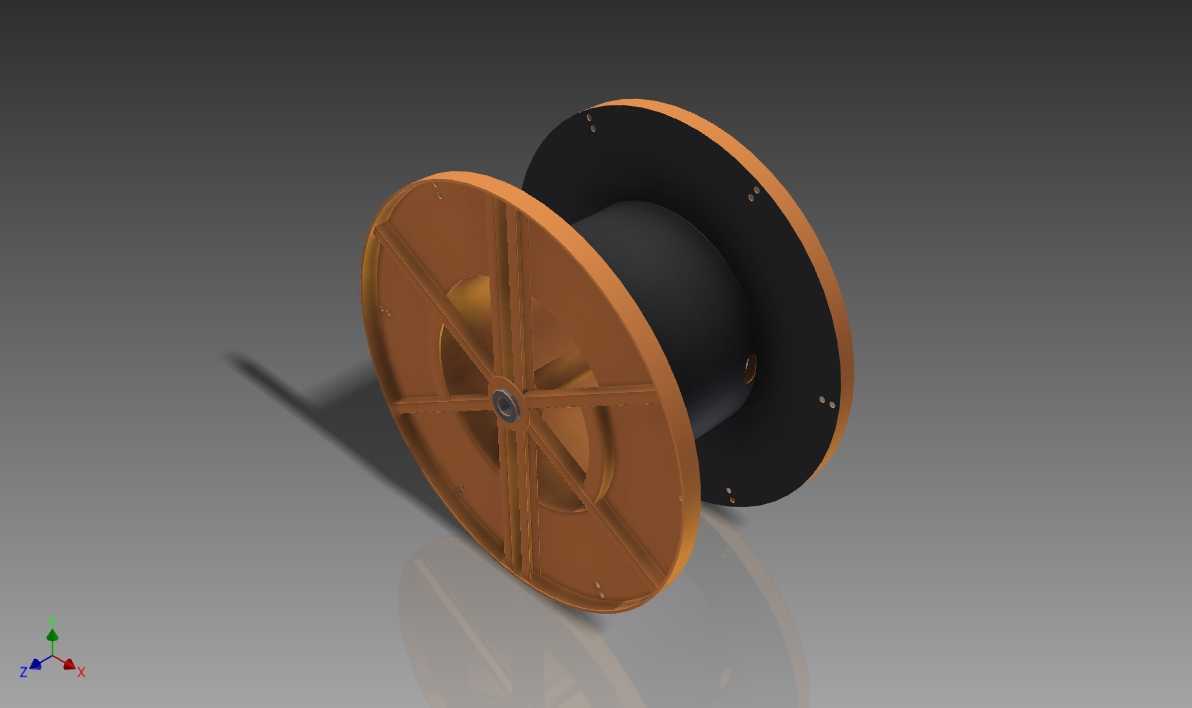

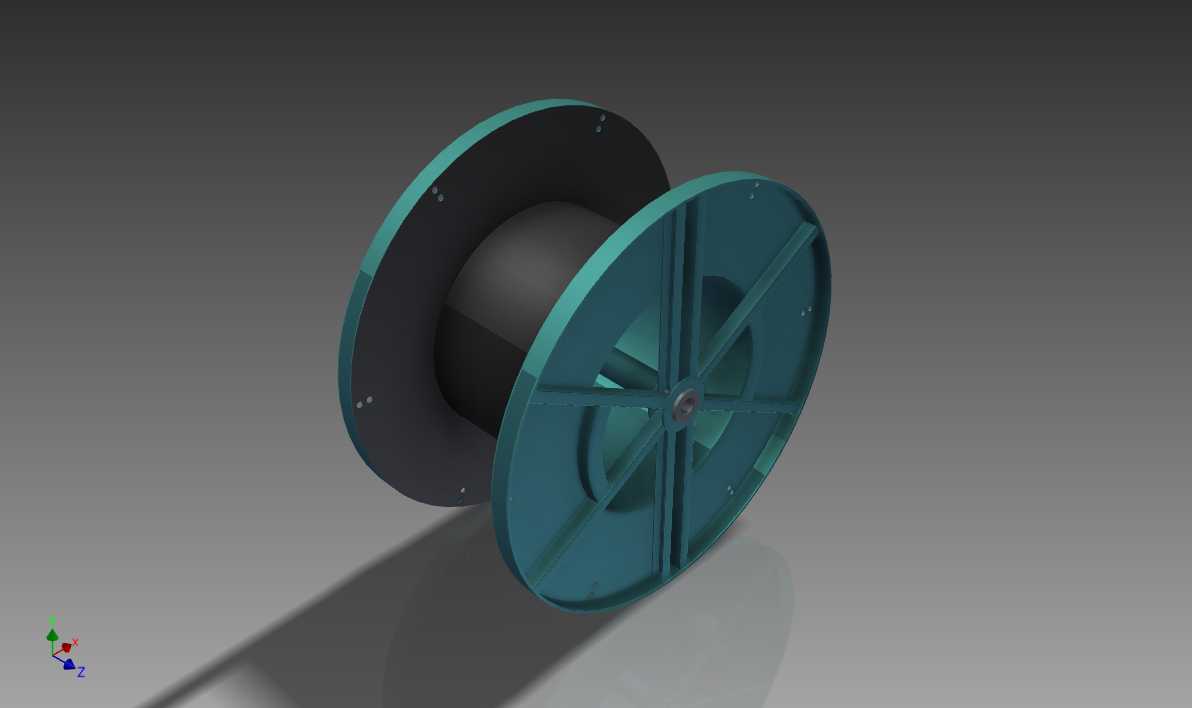

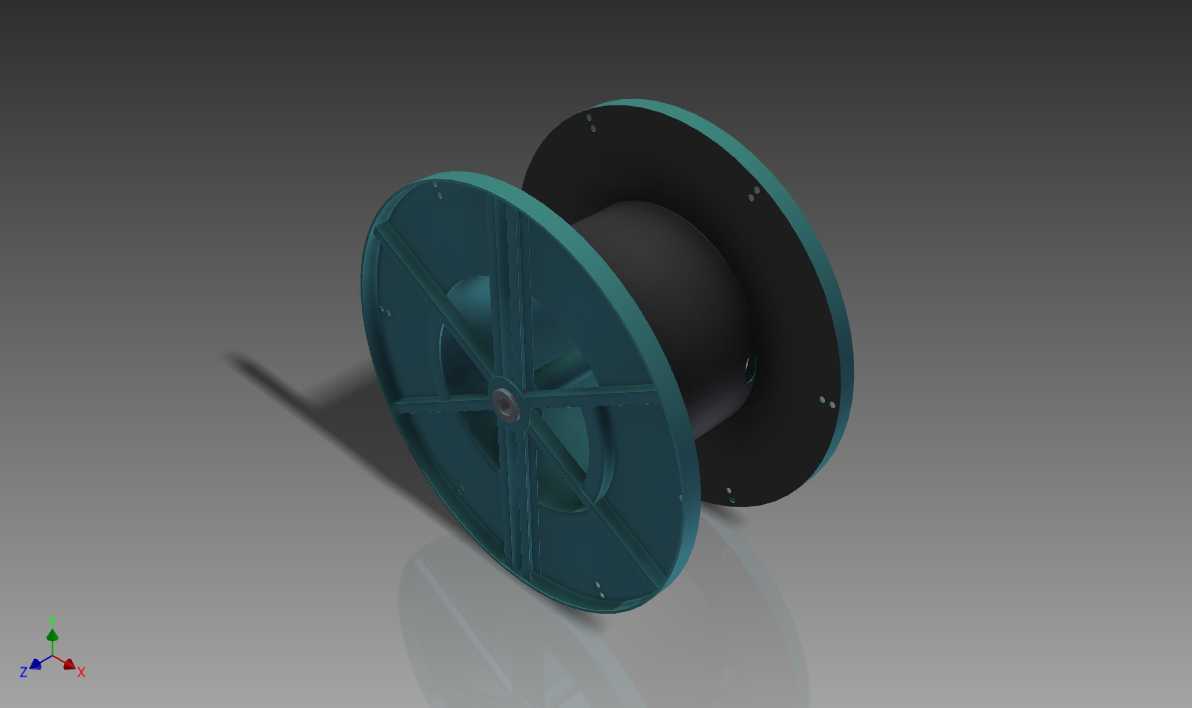

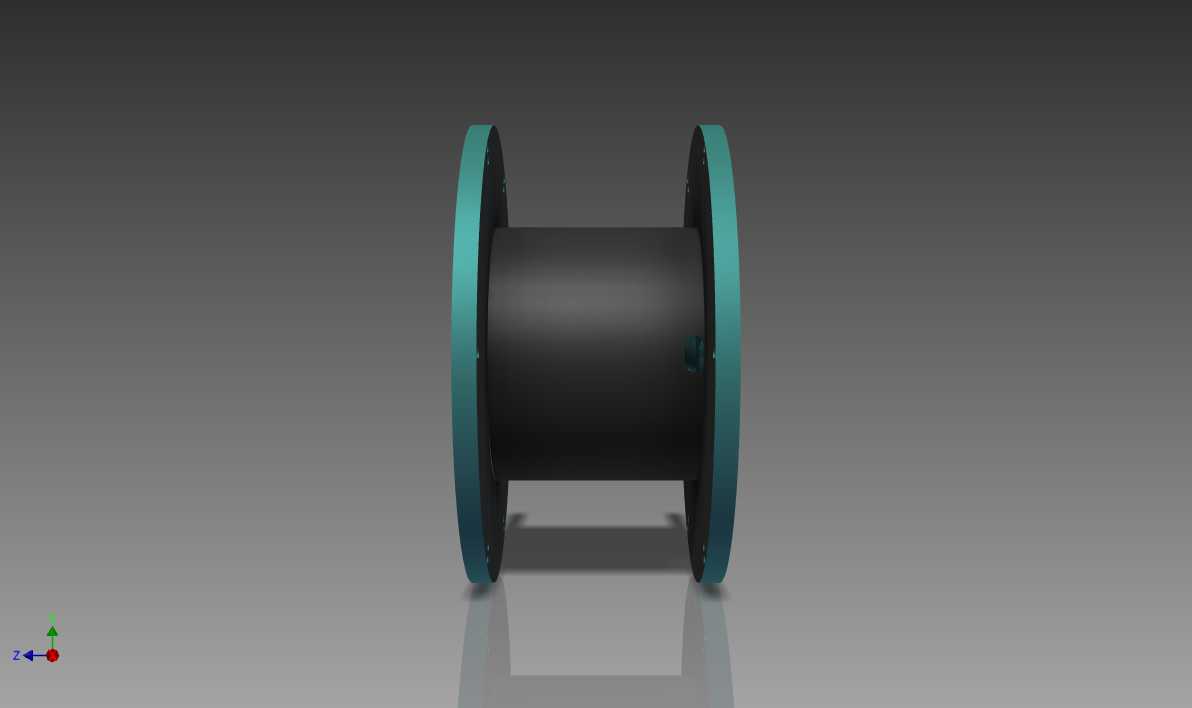

　　在电线电缆生产、线缆储运以及成卷线材周转的作业场景中，卷取用滚筒是直接接触线材、承载整卷物料重量的核心承载部件，其结构设计合理性直接影响线缆排线整齐度、内层线缆防护效果以及长时间重载作业的结构可靠性。这款工艺滚筒采用双侧辐板式轮缘搭配中间筒体的结构形式，轮缘外侧做了加厚挡边设计，可在卷绕过程中限制线缆轴向窜动，避免满卷状态下线缆从侧边滑脱，适配大直径成卷线缆的卷绕收纳需求。筒体部分采用SS316不锈钢作为基体材质，该材质具备优异的耐酸碱腐蚀性能，可适应化工线缆生产车间、潮湿仓储环境下的长期使用需求，避免常规碳钢滚筒易锈蚀、锈迹污染线缆外层护套的问题；筒体内壁衬覆聚四氟乙烯材质胶桶，聚四氟乙烯材质摩擦系数极低，既可以减少线缆卷绕、

　　放卷过程中与筒壁的滑动摩擦阻力，也能避免硬质金属筒体直接剐蹭线缆外层绝缘护套，对线径较小、护套材质偏软的精密线缆起到良好的防护作用。从安装适配维度看，该滚筒中心预留80mm直径的安装通孔，可适配行业内通用规格的卷取设备主轴，无需额外加工转接套即可完成装夹，降低现场安装适配的改造成本；筒体有效卷绕宽度为835mm，轮缘最大外径1055mm，整体卷绕容量适配常规1030mm外径的成卷线缆装载需求，可匹配多数中小规格电力电缆、通信线缆的成卷卷绕作业。结构设计上，双侧轮缘采用放射状加强筋结构，在保证轮缘整体结构刚度、承受满卷线缆侧向外挤压力不变形的前提下，尽可能削减了轮缘非受力区域的材料厚度，降低滚筒整体自重，减少卷取设备主轴的转动负载，

　　降低设备运行能耗。滚筒两端轮缘上预留的对称安装孔位，可配合快压式锁止件实现卷绕完成后线缆端头的固定，避免转运过程中线头松脱导致整卷线缆散卷。在实际产线应用中，该类滚筒既可以用于线缆挤出生产线末端的成卷收卷工位，也可作为仓储周转环节的线缆承载工装，配合叉车、货架完成成卷线缆的批量转运与堆叠存储，衬胶层的存在也能减少不同材质线缆在存储过程中与金属筒体的电化学接触，避免线缆护套出现粘连、老化加速的问题。
