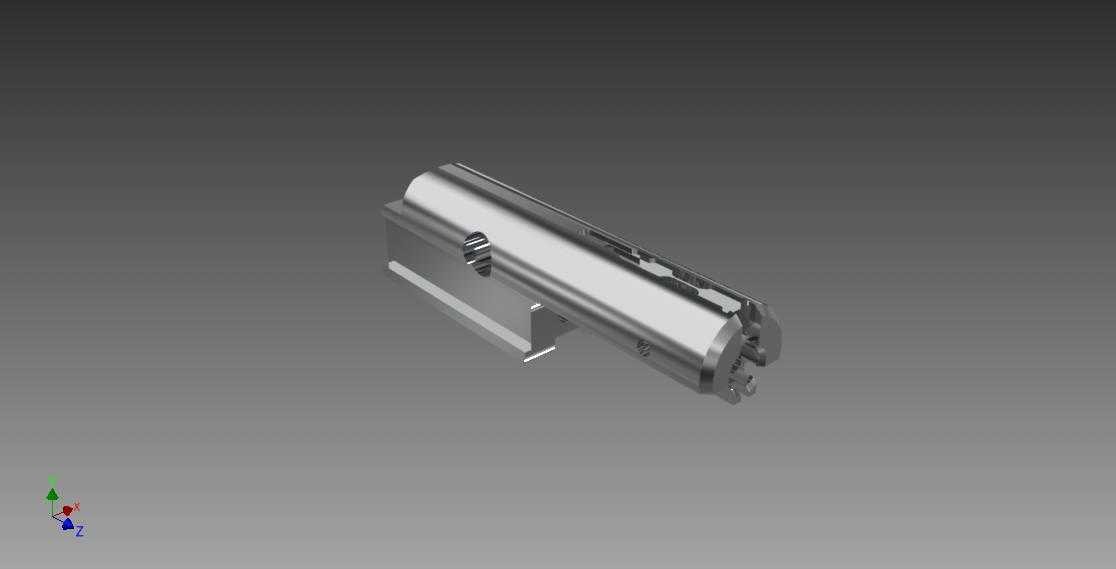

PPSh-41配套螺栓结构三维建模

　　该零件作为轻武器装备中的专用紧固件，主要承担PPSh-41冲锋枪枪身组件间的刚性连接功能，在枪械往复运动、连续击发的高频振动工况下，需保证连接副不出现松脱、位移，维持各部件的装配位置精度。从实际应用场景来看，这类专用紧固件不同于普通民用标准螺栓，其安装位置处于机匣与枪管护筒的衔接区域，日常使用中需承受枪机后坐带来的周期性冲击载荷，同时还要适应野外作业时的温差变化、粉尘侵蚀等复杂环境，因此结构设计上做了针对性的适配调整。设计过程中首先匹配了枪身对应安装位的边界尺寸，螺栓头部采用了适配枪械装配空间的扁方结构，避免常规外六角头部在狭窄机匣空间内出现扳手干涉问题，杆部长度严格控制在安装孔深度范围内，

　　既保证螺纹旋合长度满足冲击载荷下的连接强度要求，又不会出现杆部过长突出机匣内壁、干涉枪机往复运动的问题。螺纹规格选用了枪械领域常用的细牙螺纹，相比普通粗牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，自锁性能更优异，能够在持续振动环境下降低螺纹副松脱的风险，同时杆部靠近头部的位置设计了定位轴肩，装配时轴肩端面与机匣安装面紧密贴合，既可以起到轴向定位作用，保证每次拆装后零件的装配位置一致，又能分散螺栓头部的压紧应力，避免长期压紧状态下机匣接触面出现压溃变形。零件表面的过渡位置全部采用了小圆角顺滑过渡，没有尖锐的应力集中棱角，在承受冲击载荷时能够避免应力集中导致的螺栓断裂问题，杆部表面的粗糙度要求控制在合理区间，既降低装配时的摩擦阻力，

　　又能减少长期使用过程中的磨损量。从安装适配性来看，该螺栓的安装操作不需要特殊工装，使用常规平口螺丝刀即可完成拆装，适配野战条件下的快速维护保养需求，头部的一字槽深度经过优化，既保证螺丝刀咬合深度足够，不会在拧紧过程中出现槽口打滑问题，又不会因为槽深过大降低螺栓头部的结构强度。在建模过程中，所有结构尺寸均严格匹配实物测绘参数，螺纹特征采用精确牙型建模，能够直接用于后续的装配干涉检查、运动仿真分析，也可作为枪械维修配件加工的参考依据，还原了零件在实际装配中的所有配合特征，包括轴肩的配合公差带、头部的避让缺口等细节，确保导入装配环境后能够与机匣、护筒等相邻零件完全贴合，不会出现装配间隙或干涉问题。
