黄绿双色接地单芯电缆结构展示

这款黄绿双色单芯接地电缆，是民用建筑配电、工业设备接地系统、机电安装工程里的核心基础配件，主要承担故障电流泄放、设备等电位连接的关键作用，是保障用电安全不可或缺的线缆部件。从实际应用场景来看，这类线缆广泛用于住宅户内配电箱接地排连接、车间生产设备金属外壳接地、光伏系统组件接地、充电桩接地回路等场景，能够在设备发生绝缘击穿、外壳意外带电时，快速将故障电流导入接地网，触发前端漏电保护装置动作，避免人员触电与设备烧毁风险。

产品功能特性上，这款线缆采用黄绿双色绝缘层作为专用接地标识，完全符合配电系统线缆色标规范，施工与后期运维过程中可快速识别接地回路，避免错接引发的安全隐患。内部采用多股细铜丝绞合结构，相比单股硬线拥有更优异的抗弯折性能，在设备频繁移动、布线存在弯折需求的场景下，不易出现线芯断裂、接触电阻升高的问题，能够长期保持稳定的导通性能。绝缘层采用耐磨耐老化的橡塑材质，可适配常规室内外布线环境，抵御日常敷设过程中的摩擦、拉扯，同时具备一定的耐温耐候能力，适配常规低压配电系统的运行环境。

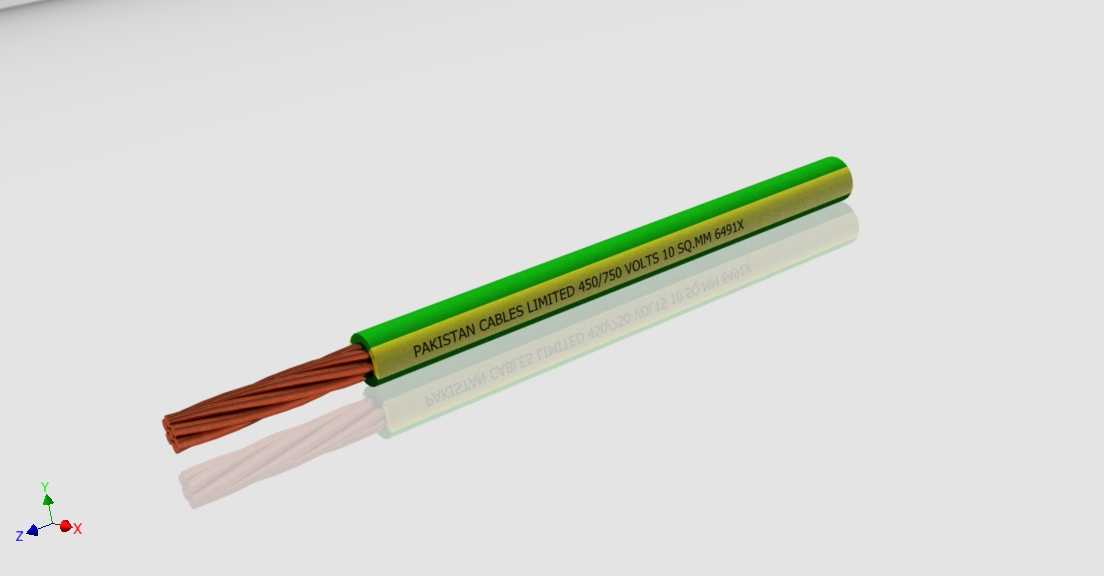

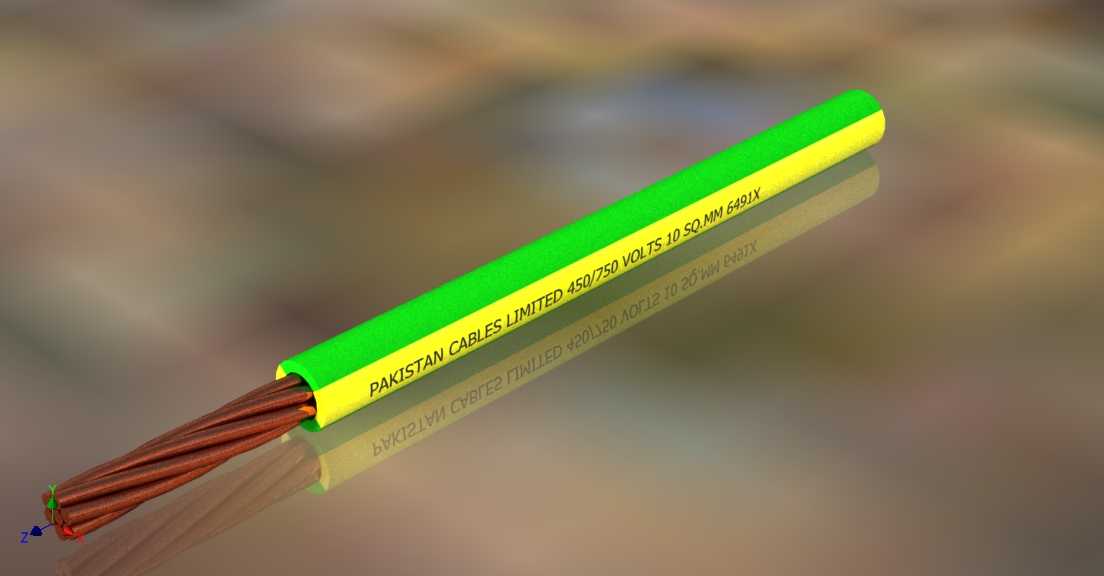

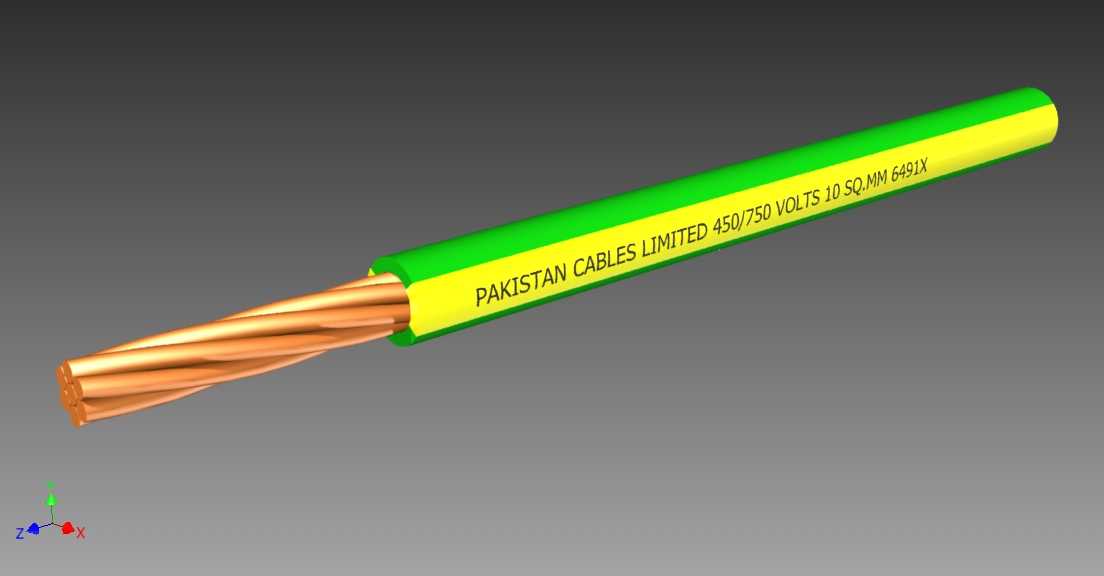

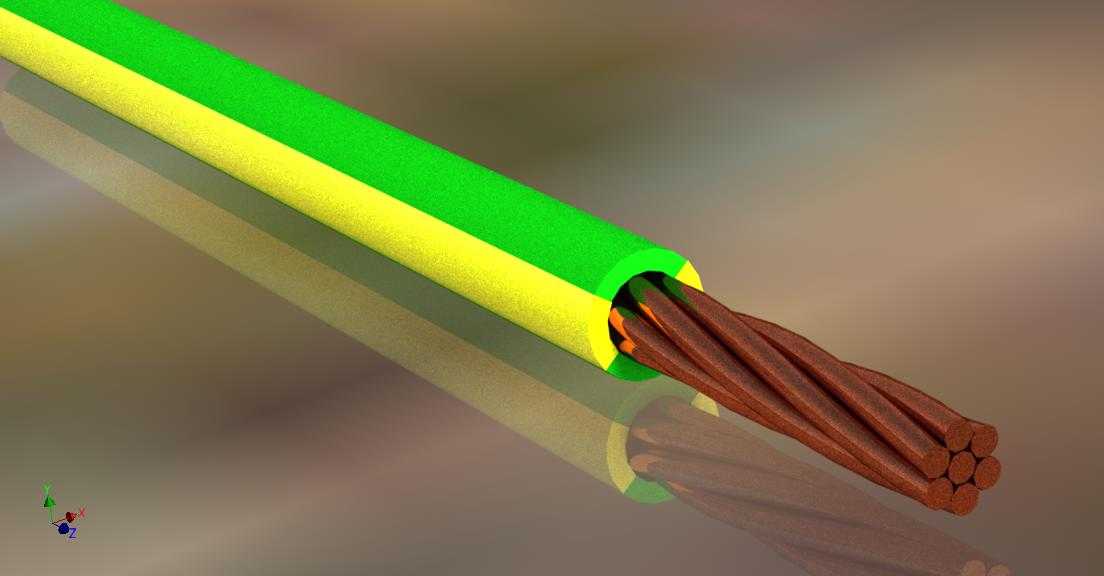

设计思路上，模型完整还原了线缆的分层结构，外层黄绿双色绝缘层做了斜向剖切处理，清晰展示出内部绞合铜芯的排布方式，每根铜丝的绞合角度、排列层次都贴合实际生产工艺，既可以作为电工培训的结构演示教具，也能供配电设计人员做布线方案可视化展示使用。外形尺寸方面，这款线缆外径为6.1毫米，铜芯标称截面积10平方毫米，单股铜丝直径1.365毫米，适配450/750伏的低压配电系统，安装过程中可匹配常规10平方线径的接线端子、线鼻子，穿管敷设时可适配公称直径20毫米的PVC穿线管，弯曲半径不小于线缆外径的6倍即可满足施工规范要求，不管是暗敷在墙体穿线管内，还是明敷沿桥架排布，都能适配常规安装边界条件，不会出现尺寸不匹配导致的安装困难。
