海洋涡轮叶片三维结构设计模型

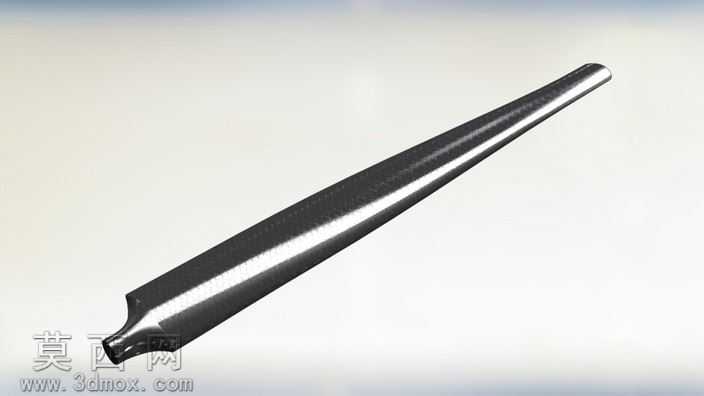

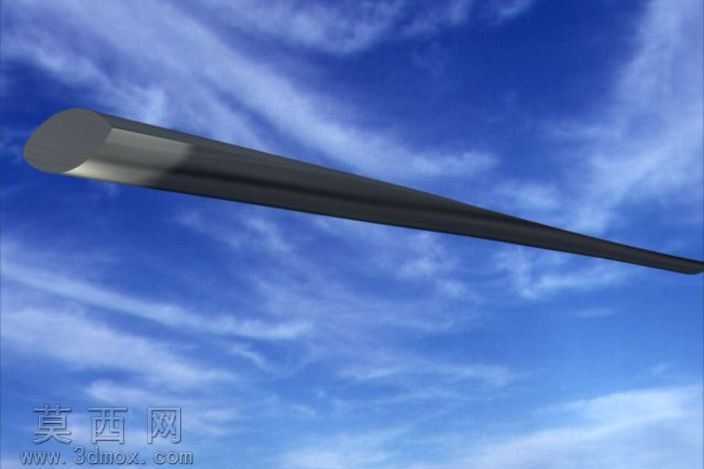

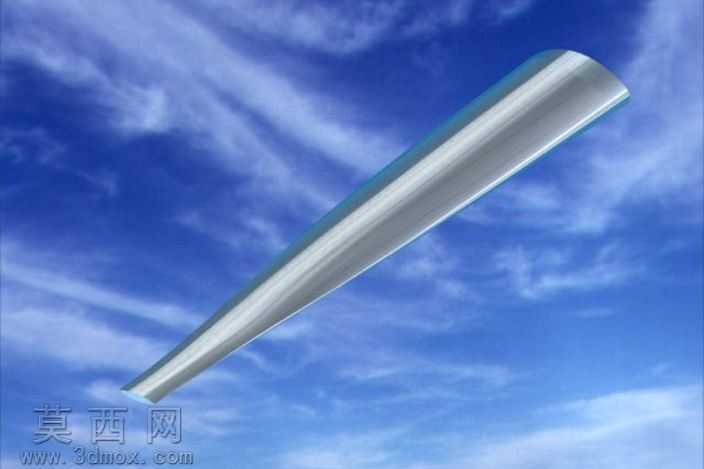

本海洋涡轮叶片模型采用三维参数化建模思路完成整体构建，建模过程中首先依据海洋流体动力工况的性能需求，确定叶片的翼型截面基准，通过多截面放样命令生成叶片的主体曲面，针对叶片前缘、后缘的过渡区域做曲率连续处理，避免曲面出现棱角或曲率突变，保障流体流经叶片表面时的流场稳定性。建模阶段对叶片的根部连接结构做了一体化设计，根部采用渐变加厚的结构形式，从叶身的薄壁曲面平滑过渡到根部的安装基座，既保证叶片整体的结构强度，也减少应力集中区域的出现，适配海洋环境下长期受交变水流冲击的受力需求。材质设置上模拟海洋工程常用的高强度耐蚀合金材质，调整材质的粗糙度、金属度参数，还原合金表面哑光的金属质感，同时对叶片表面做了细微的肌理处理，模拟实际加工后留下的均匀打磨痕迹，提升模型的真实感。结构设计上充分考虑流体力学性能，叶片的扭角沿叶高方向做线性渐变分布，从根部到叶尖的翼型安装角逐步调整，匹配不同半径位置的水流线速度差异，最大化提升水流能量的捕获效率；叶片的型面做了微弧度优化，降低水流在叶片表面的流动阻力，减少空蚀现象发生的概率。建模完成后对整体结构做了几何连续性检查，修正曲面拼接处的微小缝隙，确保模型可以直接导入仿真软件做流场分析、结构强度校核，也可用于后续的加工工艺规划，适配五轴加工的路径生成需求。渲染阶段采用柔和的漫反射光源，均匀照亮叶片的整体型面，清晰展现叶片的曲面过渡特征与扭角变化规律，通过多角度的视角调整，完整呈现叶片从根部到叶尖的形态变化，直观展示叶片的结构设计特点，为海洋涡轮设备的研发设计提供直观的三维参考。
