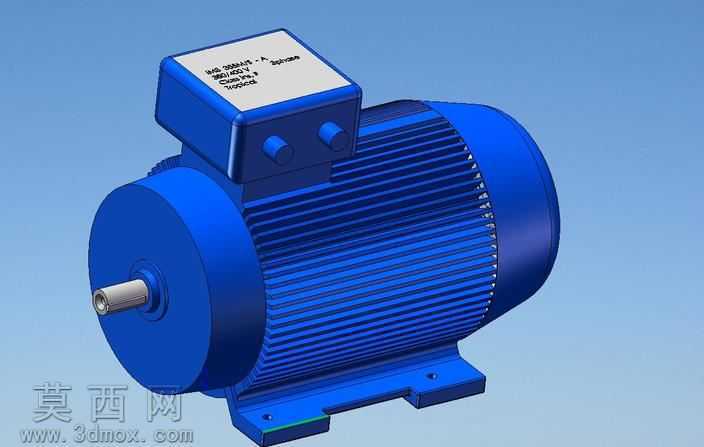

IEC机座355IM3三相异步电动机三维设计

本模型为IEC标准机座号355、安装形式IM3的大功率三相异步电动机三维设计成果，建模过程严格遵循IEC电机尺寸规范与工业产品设计逻辑，首先通过参数化草图绘制完成电机定子机壳的基础轮廓，针对机壳外表面的轴向散热筋结构，采用阵列特征配合筋位拔模角度设置，还原真实电机的散热结构设计，保证筋条间距、高度与实际工业产品一致，兼顾散热性能与壳体结构强度。模型完整还原了电机的核心结构组成：前端盖部分精准还原了输出轴的轴伸尺寸、轴承位配合结构，输出轴采用阶梯轴设计，预留了键槽安装位，还原轴端的装配倒角细节；顶部接线盒部分独立建模，还原了接线盒腔体、盒盖的密封配合结构，以及盒体上的接线端子安装凸台、防水密封槽细节，接线盒与机壳的连接法兰采用螺栓孔阵列设计，还原真实的装配定位逻辑；底座安装脚部分按照IM3底脚安装形式的尺寸规范，设计了对应的安装螺栓过孔、底座加强筋结构，保证安装脚的承重结构符合大功率电机的力学要求。材质渲染阶段，机壳、端盖、接线盒、安装底座均采用工业电机常用的蓝色锤纹漆材质，调整材质的粗糙度与金属基底反射参数，还原铸铁壳体喷漆后的真实质感；输出轴采用抛光钢材材质，设置合适的金属高光与粗糙度，还原加工后轴面的金属光泽；接线盒铭牌区域采用哑光白色塑料材质，模拟真实铭牌的印刷基底效果；散热筋的阴角位置添加轻微的积尘质感效果，提升模型的真实感。设计过程中对各部件的装配关系进行了严谨校验，端盖与机壳的止口配合、轴承与端盖轴承室的配合、输出轴与转子的同轴度均按照实际装配公差进行约束设置，避免出现结构干涉问题，整体模型结构完整，细节还原度高，可用于工业设备装配仿真、产线布局演示、电机教学演示等多种场景，能够直观展现大功率IEC标准电机的外部结构特征与安装尺寸特点。
