带钢格栅方形通风口结构设计

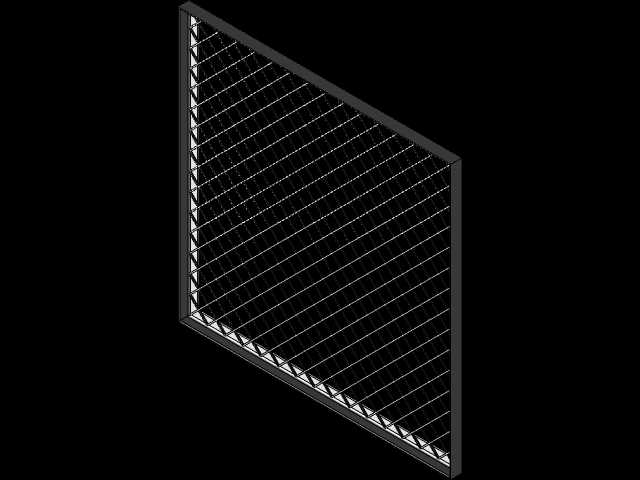

　　在商用建筑通风系统、工业厂房排风配套、设备柜体散热通风的场景里，这类带钢格栅的方形通风构件是十分常用的配套部件，很多设计人员在做通风系统配套建模时，往往会忽略格栅与外框的装配间隙、安装边界的匹配度，导致后期出工程图时出现配合公差问题。这款30英寸见方的通风口设计，核心功能是在保障通风通流面积的前提下，通过格栅结构阻挡大体积杂物进入通风管道，同时兼顾外立面的规整度，避免通风口外露显得杂乱。设计过程中没有采用一体化拉伸成型的思路，而是参考实际钣金加工的工序逻辑，先构建外框的基础型材结构，再通过阵列命令排布格栅条，每根格栅条的截面尺寸、相邻格栅的间距都参考了常规通风口的通流率要求，既不会因为格栅过密增加风阻，

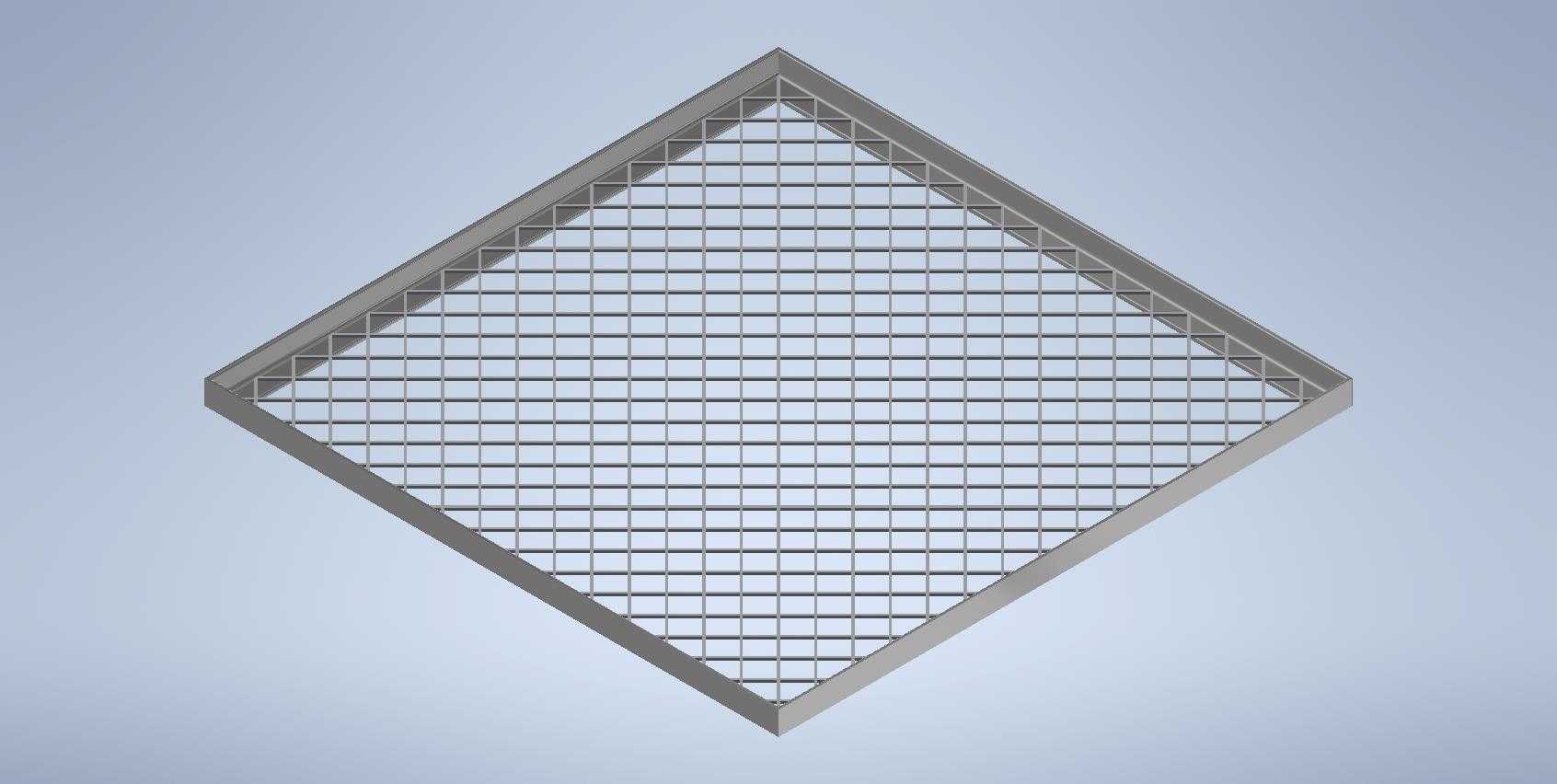

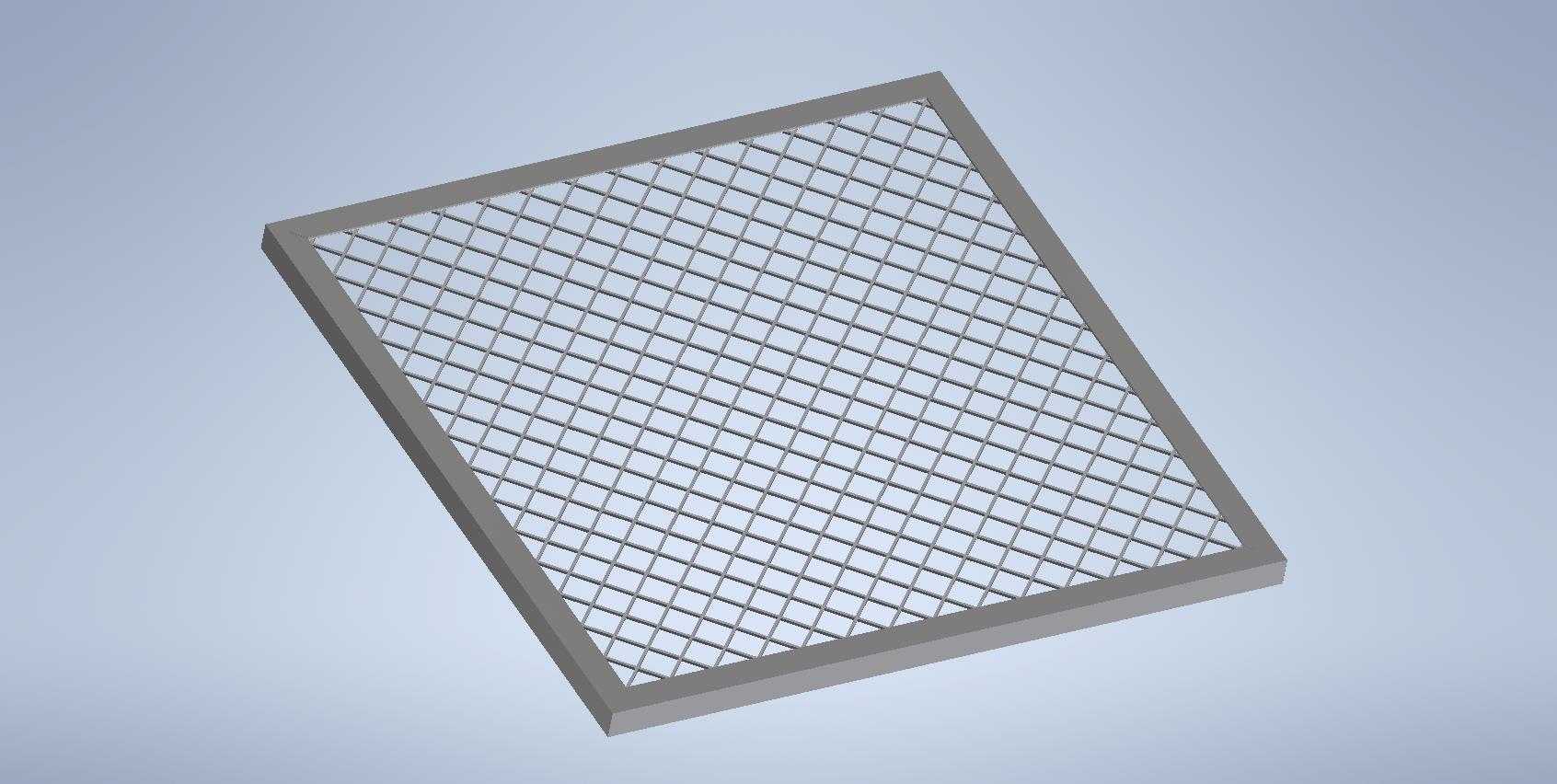

　　也不会因为间隙过大失去防护作用。外框采用折边结构设计，安装时可以直接嵌入预留的墙体或柜体开孔，折边处预留的安装孔位可以直接用自攻螺丝固定，不需要额外做焊接固定，适配现场快装的需求。从建模逻辑来看，整个结构先确定外轮廓的安装边界，30英寸的外尺寸刚好适配常规建筑通风预留的标准开孔尺寸，安装时不需要额外裁切开孔，减少现场施工的工作量。格栅部分采用等距阵列排布，每根格栅条与外框的连接位置都做了贴合约束，没有出现悬空或者干涉的问题，钢格栅的厚度选择兼顾了结构强度和通风效率，即使在有一定外力触碰的场景下，格栅也不会出现变形凹陷的问题。这类通风构件除了用在建筑通风系统里，也可以配套在大型设备的柜体散热口、中央空调的末端出风口位置，

　　不同场景下只需要调整外框尺寸和格栅间距，就能适配不同的通风量要求和防护等级要求。设计时特意将外框的边角做了小倒角处理，避免安装过程中尖锐边角划伤施工人员，格栅条的边缘也做了钝化处理，不会出现割手的问题，完全符合现场安装的安全要求。整个结构的建模过程完全贴合实际加工的装配逻辑，每一个特征都对应实际生产中的一道工序，没有出现无法落地的工艺特征，不管是做结构方案演示，还是导出工程图指导生产，都可以直接复用相关参数，不需要做大幅度的调整。
