带安装轴段的径流离心式叶轮结构

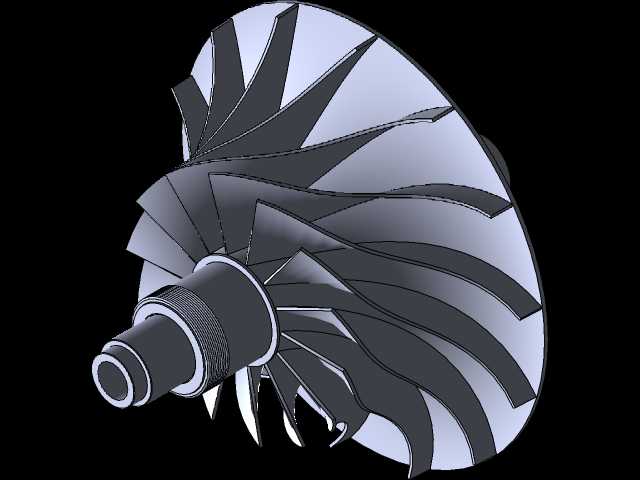

　　这类带一体式安装轴段的径流离心叶轮，多用于小流量高增压比的流体增压场景，常见于微型涡轮增压器、小型工业离心风机、高压吹扫设备的核心做功单元，依靠高速旋转时叶片对流体的做功，将入口轴向进入的介质沿径向甩出，完成动能到压力能的转换。从结构设计来看，叶轮采用长短叶片间隔布置的方案，长叶片从轴段根部一直延伸至轮缘外侧，短叶片起始于流道中段，这种排布能有效抑制轮缘处的流体分离，降低流道内的二次流损失，避免高转速工况下出现喘振边界提前的问题，叶片型线采用空间扭曲设计，入口段贴合介质来流角度，出口段做后倾处理，兼顾做功效率与运行稳定性。安装轴段采用阶梯轴结构，靠近叶轮轮盘的位置加工有环形密封槽位，可适配迷宫密封或者接触式密封圈，

　　阻断高压侧流体向低压侧泄漏，轴段末端预留有螺纹段，用于安装锁紧螺母，将叶轮与驱动轴、轴承组件完成轴向定位，轴段的同轴度公差需控制在0.02mm以内，否则高转速下会出现动平衡超标，引发整机振动超限。设计过程中需要重点校核叶片根部与轮盘连接位置的应力集中系数，高转速下该位置承受的离心载荷最大，通常会在连接处做R2-R3的圆角过渡，避免应力突变引发的疲劳断裂，轮盘背面做了减重凹腔设计，在保证结构强度的前提下降低整体转动惯量，缩短设备启停的响应时间。安装边界方面，叶轮轮缘外径与配套蜗壳的内壁间隙需控制在0.3-0.5mm，间隙过大会导致内泄漏增加降低效率，间隙过小则容易在热态工况下出现刮蹭，损坏叶片与蜗壳内壁，

　　入口端的轴段直径与轴承内孔采用过渡配合，保证装配后无径向窜动，轴向定位时需要预留0.1mm左右的热膨胀间隙，避免工作温度升高后轴段伸长顶死轴承。实际应用中，这类叶轮的动平衡精度需要达到G2.5级以上，才能满足每分钟数万转的运行要求，叶片表面的粗糙度需控制在Ra1.6以下，减少流体与壁面的摩擦损失，轮盘与轴段的连接位置采用整体加工成型，避免焊接结构带来的焊缝缺陷与不平衡量，提升长期高速运行的可靠性。
