电气连接器渐进式冲压加工工装结构

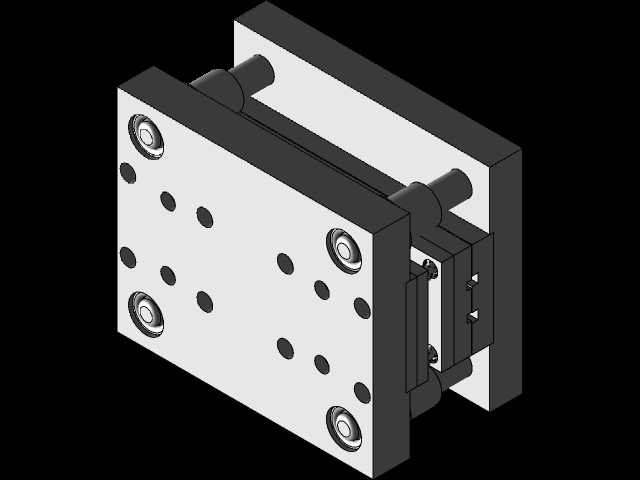

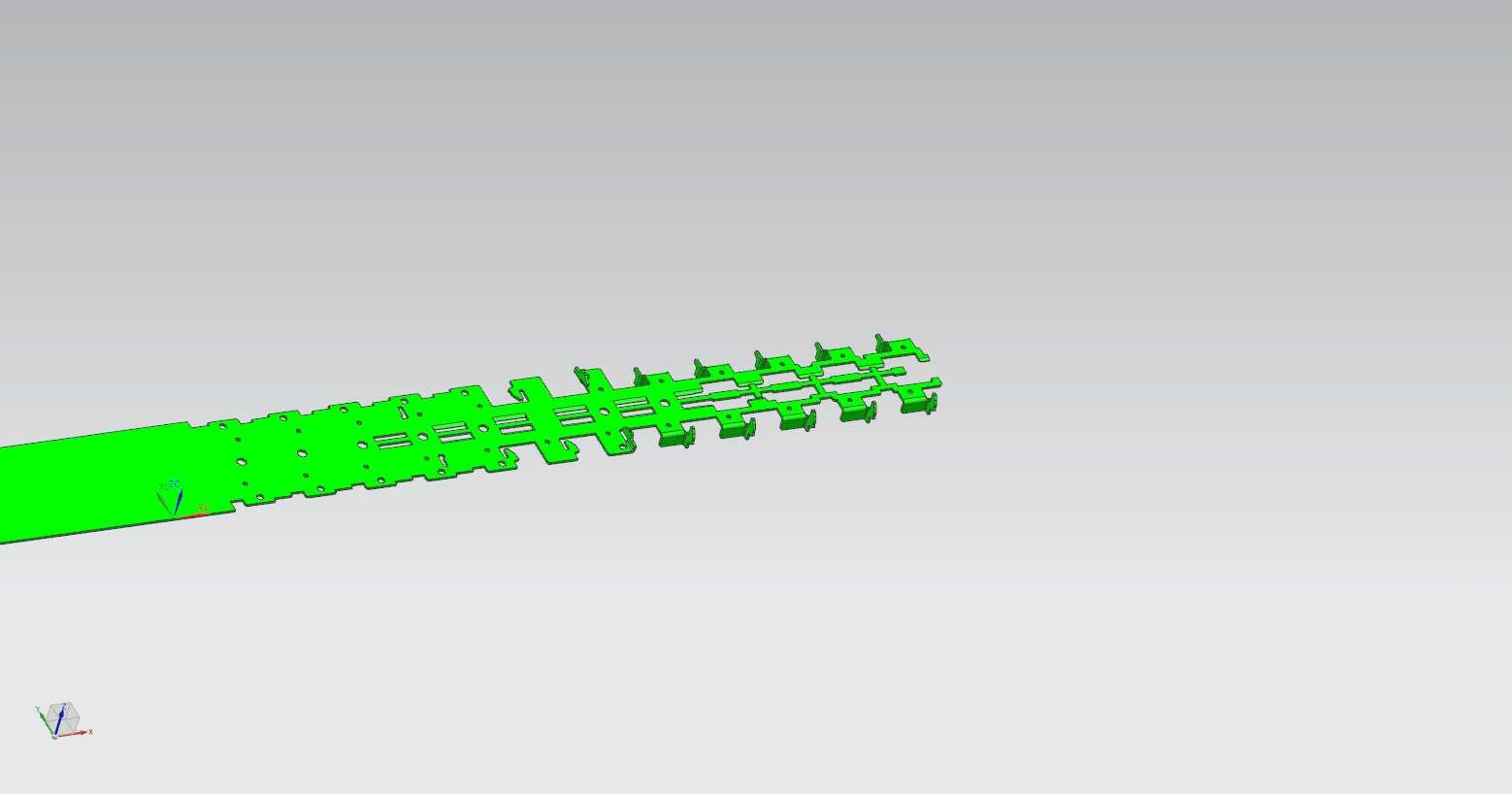

　　这套渐进式冲压结构主要面向电子接插件领域的精密端子批量加工场景，在高速冲压产线中配套压力机使用，可在单次连续送料过程中完成多道冲压工序，直接产出符合装配要求的电气连接器接触端子。从结构布局来看，整条料带沿送料方向排布了冲裁、折弯、整型、切边等多个工位，各工位的冲头与下模刀口对位精度控制在微米级，避免多工位累计误差导致的端子尺寸超差。料带两侧设计了等距定位工艺孔，配合送料机构的定位销实现步距精准控制，保证每一次冲压行程中料带的进给位置偏差不超过允许范围，适配每分钟数百次的高速冲压节拍。设计过程中优先考虑了端子成型的工艺顺序，先完成料带的导正定位与废料冲裁，再逐步完成接触弹片的多步折弯，避免一次折弯角度过大导致的材料开裂、回弹超差问题，

　　针对端子上的弹性接触部位，单独设置了整型工位，对冲弯后的弹片角度、平面度做二次精整，保证成品端子的接触压力、插拔力符合电气连接的可靠性要求。整体结构的安装边界适配常规宽幅精密冲压设备的模架安装尺寸，下模座的安装孔位、闭合高度均符合行业通用的精密冲模安装规范，不需要对现有冲压设备做额外改造即可完成装夹调试。料带的导向结构设置在模具入料端与各工位之间，采用浮升销将料带顶起合适高度，避免送料过程中成型后的端子部位与下模表面发生剐蹭，划伤端子镀层影响导电性能。各冲裁工位的刀口间隙根据端子所用的薄铜带材料特性做了匹配设置，保证冲裁断面的光洁度，减少毛刺产生，避免后续装配过程中毛刺脱落造成的电气短路风险。针对端子上的细小凸包、卡位结构，

　　对应的成型工位做了镶件式设计，易磨损部位采用硬质合金材质，延长模具连续冲压的使用寿命，同时方便后期维护更换，不需要拆卸整套模具即可完成磨损件的替换。整套结构的工位排布充分考虑了材料利用率，在保证各工位结构强度、预留足够模板安装空间的前提下，尽量缩小步距尺寸，减少冲压过程中的工艺废料占比，降低大批量生产时的材料成本。
