线性缝隙式多盖板组合排水沟槽结构

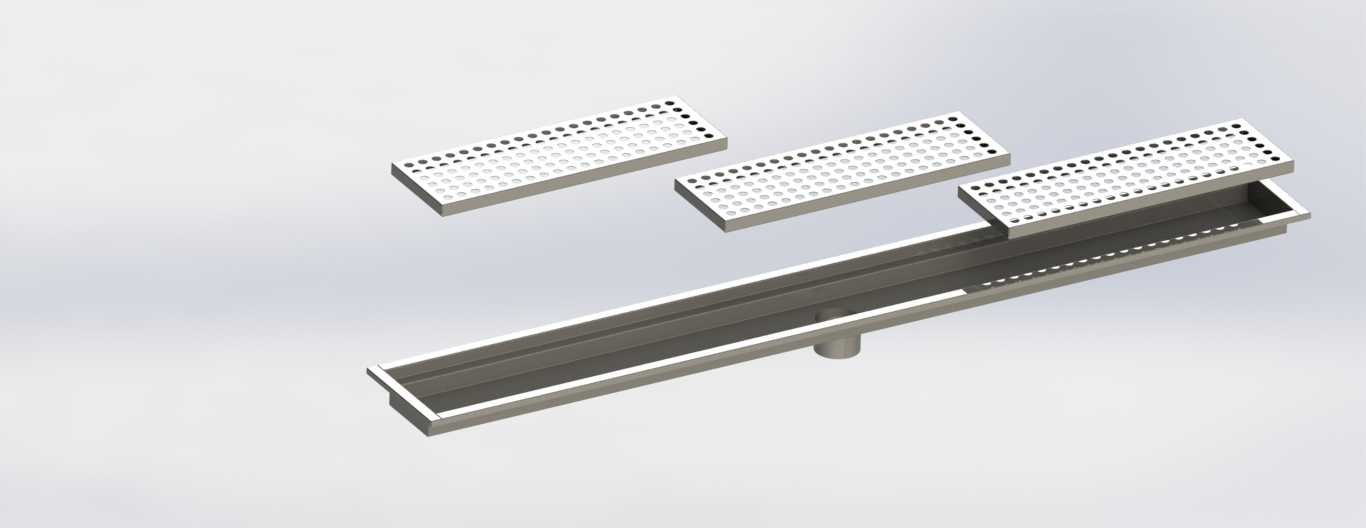

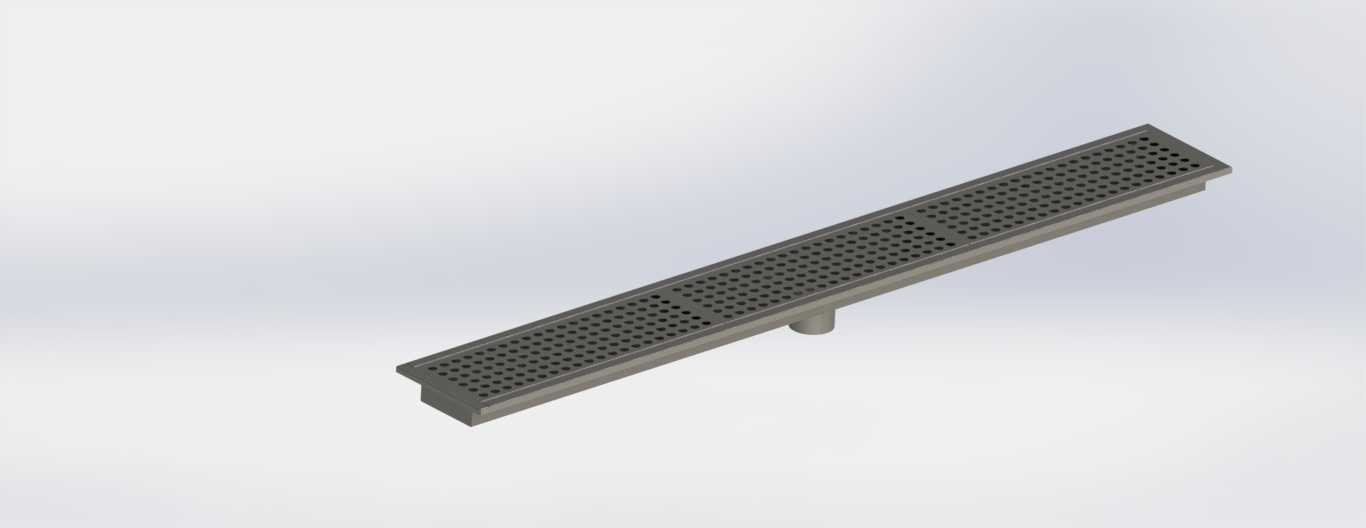

　　这款线性排水构件的设计，核心围绕商用公共区域的快速排水需求展开，在做结构建模时首先要考虑的是安装边界的适配性，沟槽主体采用U型截面槽体结构，侧壁做了等厚加强处理，避免长期受地面荷载挤压出现形变，槽体底部预留了标准下排水接口，可直接对接常规口径的排水立管，无需额外做转接件加工。配套的三块穿孔盖板采用分段式设计，每块盖板的边缘都做了搭接止口，安装时可直接卡入沟槽顶部的限位槽内，不需要额外的紧固件固定，后期清理维护时可直接逐块掀开，清理槽内淤积的杂物，盖板表面的密集穿孔采用等距阵列排布，开孔率经过测算可满足大流量排水时的过水速度要求，同时穿孔孔径控制在合理范围，可阻挡较大体积的杂物落入槽内造成管道堵塞。在实际应用场景中，

　　这类排水构件多用于公共淋浴间、厨房操作区、户外步行廊道、景观水池周边等需要线性排水的区域，相比传统的点式排水地漏，线性沟槽的排水覆盖范围更广，不容易出现地面积水残留的问题。建模过程中对盖板与沟槽的配合间隙做了严格控制，单边间隙预留了合理的安装公差，既保证盖板放置平稳不会出现晃动异响，也不会因为间隙过大导致卡入细小杂物。沟槽的侧壁高度、整体长度都可根据实际安装场景做模块化拼接，端部预留了对接企口，多段沟槽拼接时可直接嵌合，配合密封胶即可实现接缝处的防渗漏处理。考虑到实际使用中可能存在的踩踏荷载，盖板的底部做了横向加强筋结构，在不增加整体板材厚度的前提下提升了盖板的承重能力，避免人员踩踏时出现盖板弯折变形的问题。

　　槽体内部的排水坡度在建模时就做了预设，整体坡向底部的排水接口位置，可保证槽内的积水能够完全排空，不会出现残留积水发臭的问题。盖板表面的穿孔采用冲压成型的结构逻辑，建模时所有孔位的边缘都做了微小的圆角处理，避免实际加工时出现锐边划伤安装人员或者使用人员的情况，同时也能减少应力集中，提升盖板的整体结构强度。在安装边界的设计上，沟槽的外侧预留了足够的锚固结构位置，安装时可通过混凝土浇筑或者紧固件固定的方式将槽体与地面基层牢固结合，避免长期使用过程中出现槽体移位、接缝开裂的问题。
