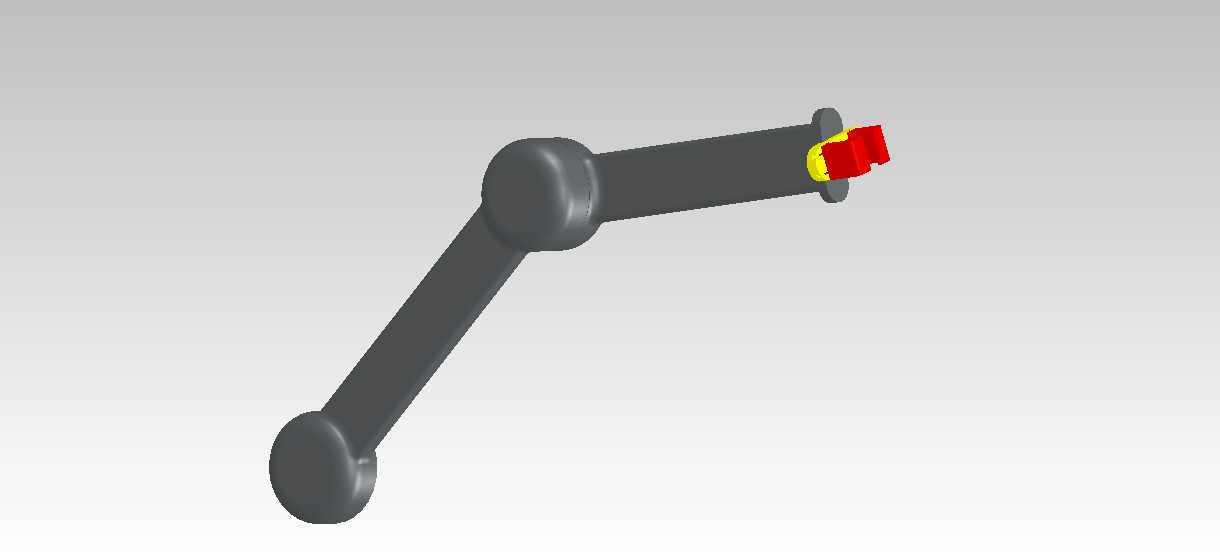

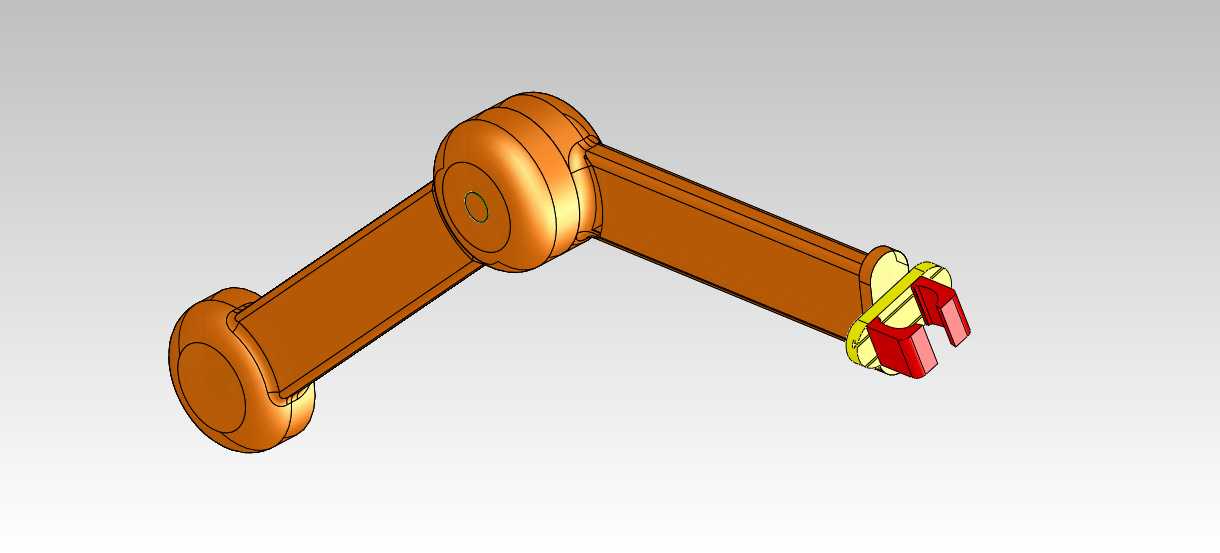

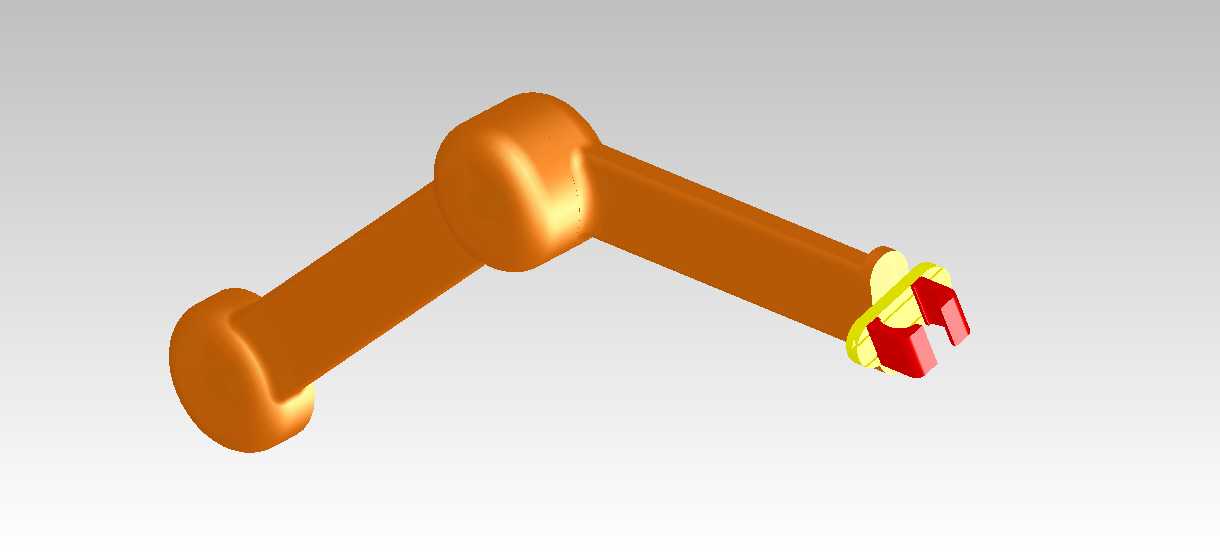

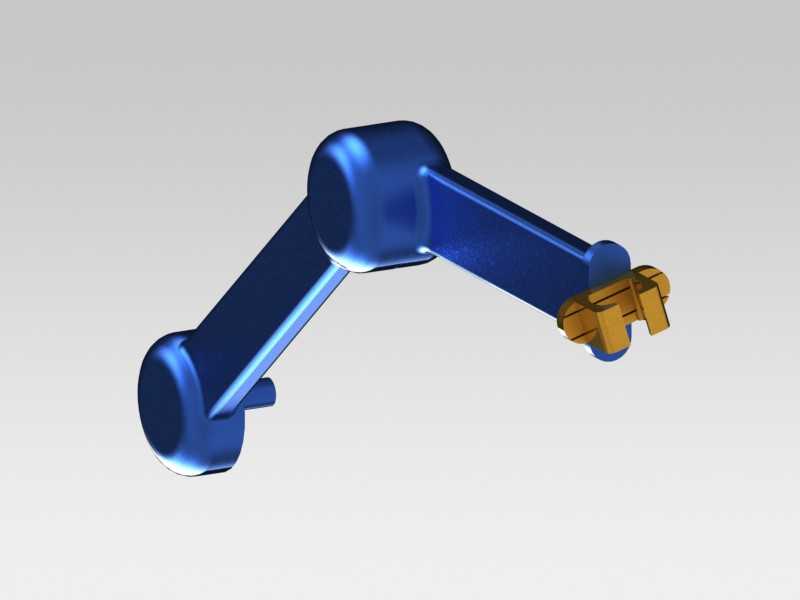

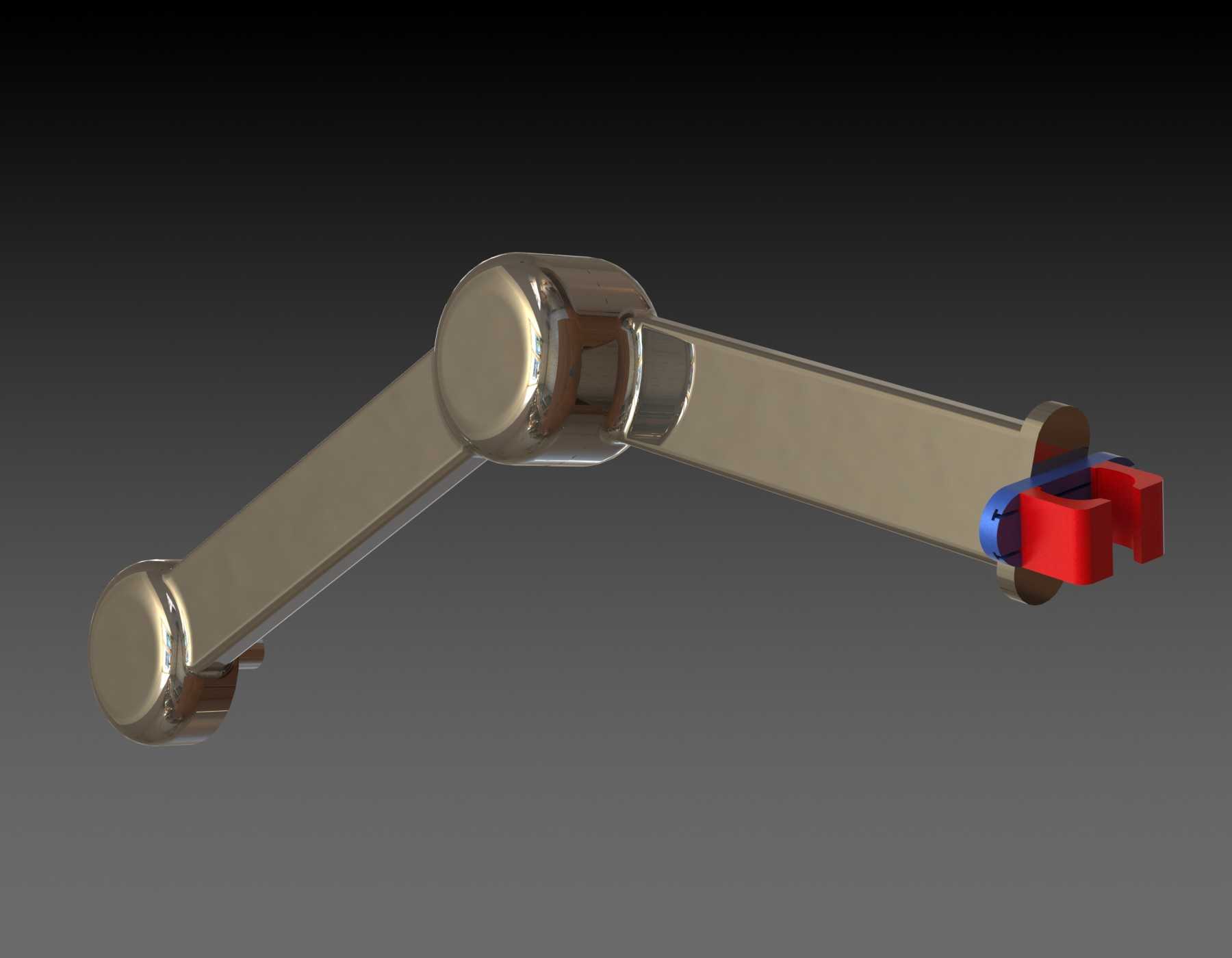

工业机器人末端关节连接臂结构设计

　　该结构件为工业机器人末端执行器与小臂之间的连接承载部件，主要应用于轻载搬运、分拣类工业机器人的末端传动环节，适配3-5kg负载级别的水平多关节或六轴轻量机器人使用场景，在3C电子装配、小件物料分拣、实验室样本转运等工况下可作为标准连接单元替换原有刚性连接结构。从功能特性来看，该部件一端采用圆弧过渡的法兰式安装面，可与机器人小臂输出端的回转支承端面贴合，通过周向均布的沉头孔实现螺栓锁紧，安装面的圆弧倒角设计可避免装配时与小臂端盖发生运动干涉，同时分散回转过程中的应力集中点；另一端为夹爪连接座，预留了气动夹爪或电动夹爪的安装定位槽，两侧的凸起定位块可快速对齐夹爪的安装基准面，减少装配时的调校工作量。

　　设计过程中优先考虑了部件的轻量化与刚性平衡，主体臂身采用等强度变截面设计，靠近小臂端的轴颈直径更大，可承受回转启停时的扭转力矩，向夹爪端逐步收窄的截面在保证抗弯强度的前提下降低了整体重量，减少末端负载对小臂关节电机的载荷冲击。外形尺寸方面，臂身总长度适配常规100-150mm的末端工作延伸需求，两端安装面的中心距控制在120mm左右，最大回转半径不超过80mm，可避免在狭小工位内运动时与周边工装、输送线发生碰撞；安装边界上，小臂端法兰的安装孔位符合轻载机器人通用的安装孔距标准，可直接适配多数同负载级别机器人的末端输出接口，夹爪端的安装槽间距兼容主流气动夹爪的安装尺寸，无需额外加工转接板即可完成装配。臂身表面采用圆滑过渡处理，

　　无尖锐棱角，可避免运动过程中剐蹭线缆或周边工件，内部预留了走线空腔，可将夹爪的气动管路或供电线缆从臂身内部穿过，避免管线外露在运动过程中发生缠绕或磨损。整体结构的受力路径经过优化，回转过程中产生的弯曲应力可通过臂身的弧形过渡面均匀传递到两端安装面，减少局部应力过大导致的结构变形，长期往复运动下的形变量可控制在0.02mm以内，满足轻载装配场景下的重复定位精度要求。
