多工位模块化皮带输送检测工作站

　　这款多工位输送设备的设计初衷，是为中小型包装、电子元器件分拣、食品后段检测工序提供可灵活拓展的工件载具，区别于常规固定长度皮带线，整机采用分段式机架拼接逻辑，单段工位罩壳可根据检测工序需求增减，无需重新裁切主架型材，现场安装时仅需对齐端面定位销、锁紧拼接螺栓即可完成工位拓展，适配产线快速迭代的工序调整需求。设备主输送面采用蓝色PVC防滑皮带，下方承托段密布直径12mm的镀锌钢托辊，托辊间距控制在80mm以内，避免轻质工件输送过程中出现皮带下凹导致的位置偏移，输送段单侧集成驱动单元，采用减速电机直连主动辊的传动结构，省去中间链轮传动的间隙误差，输送速度可通过配套调速器在0-18m/min区间无级调整，匹配不同检测节拍的工序要求。

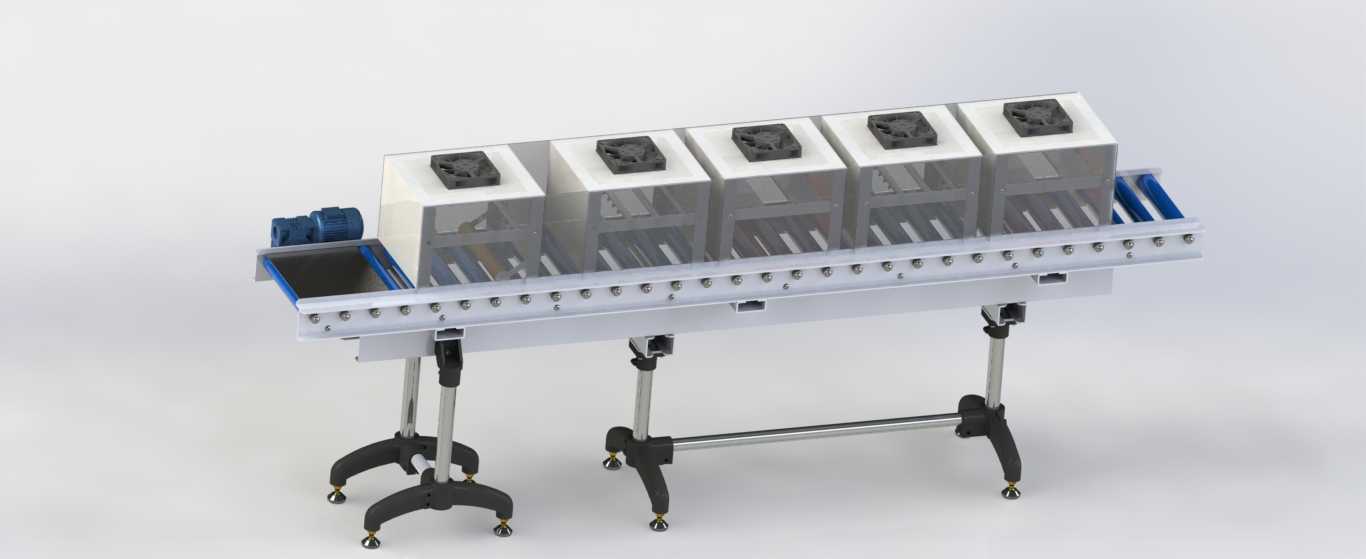

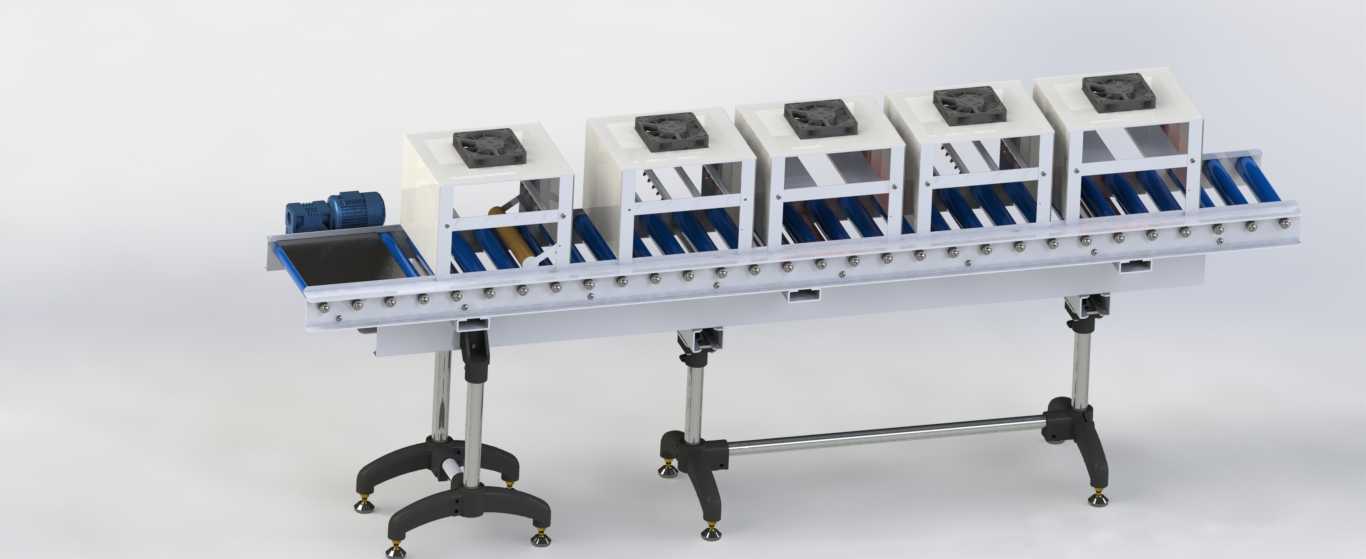

　　五个独立的工位罩壳采用白色钣金折弯成型，正面预留透明亚克力观察窗，每个罩壳顶部预留标准传感器安装位，可直接搭载视觉检测探头、金属检测模块、喷码执行机构，罩壳内部两侧预留走线槽，所有检测元件的线缆可通过机架内部的中空腔室汇总到端部电控安装区，避免明线外露带来的积尘、剐蹭风险。设备支撑腿采用不锈钢圆管搭配可调节脚杯结构，单支支撑腿的高度调节行程为120mm，可适配车间地面±50mm的高度差，支撑腿底部采用三爪式带刹脚轮与固定脚杯组合结构，调试阶段可松开脚杯通过脚轮推移设备调整位置，定位后锁紧脚杯即可完成固定，无需额外打膨胀螺栓固定，适配柔性产线的频繁布局调整需求。整机输送面宽度为200mm，主架长度根据五工位配置为1800mm，

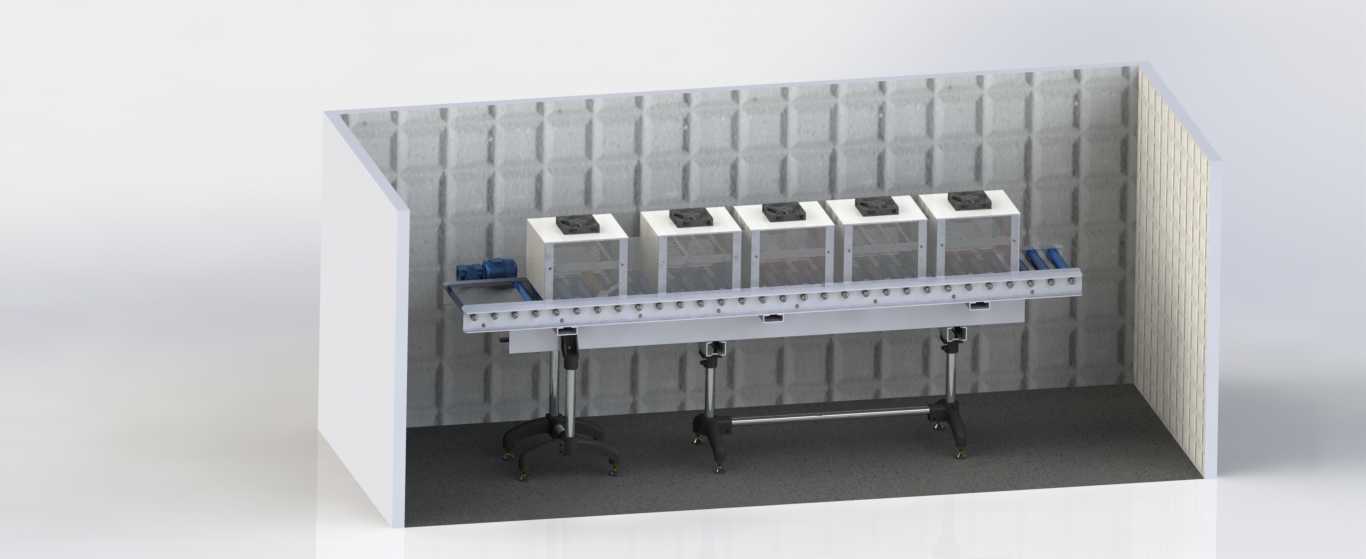

　　设备总高度在支撑腿完全收回状态下为750mm，完全伸出状态下为870mm，安装时需预留两侧各300mm的操作维护空间，端部驱动单元侧需预留200mm的电机散热与检修空间，设备进料端可直接对接前段理料机、振动盘出料口，出料端可衔接分拣滑道、装箱工位，形成完整的检测分拣作业链路。设计过程中针对工位罩壳的定位精度做了专门优化，每个罩壳与主架的连接采用定位卡槽加锁紧旋钮的结构，更换工位时无需工具即可快速拆卸，重复定位精度控制在0.5mm以内，保证检测探头的位置一致性，避免每次调整工位后重新校准检测位置的额外工作量。皮带张紧结构设置在从动辊两端，采用偏心轴张紧结构，张紧调整时无需拆卸侧边护板，直接通过端部的调整螺栓即可完成皮带张紧度调节，日常维护时更换皮带仅需拆下两端的护板，松开张紧结构即可抽出皮带，全程单人操作耗时不超过15分钟，大幅降低产线停机维护的时间成本。
