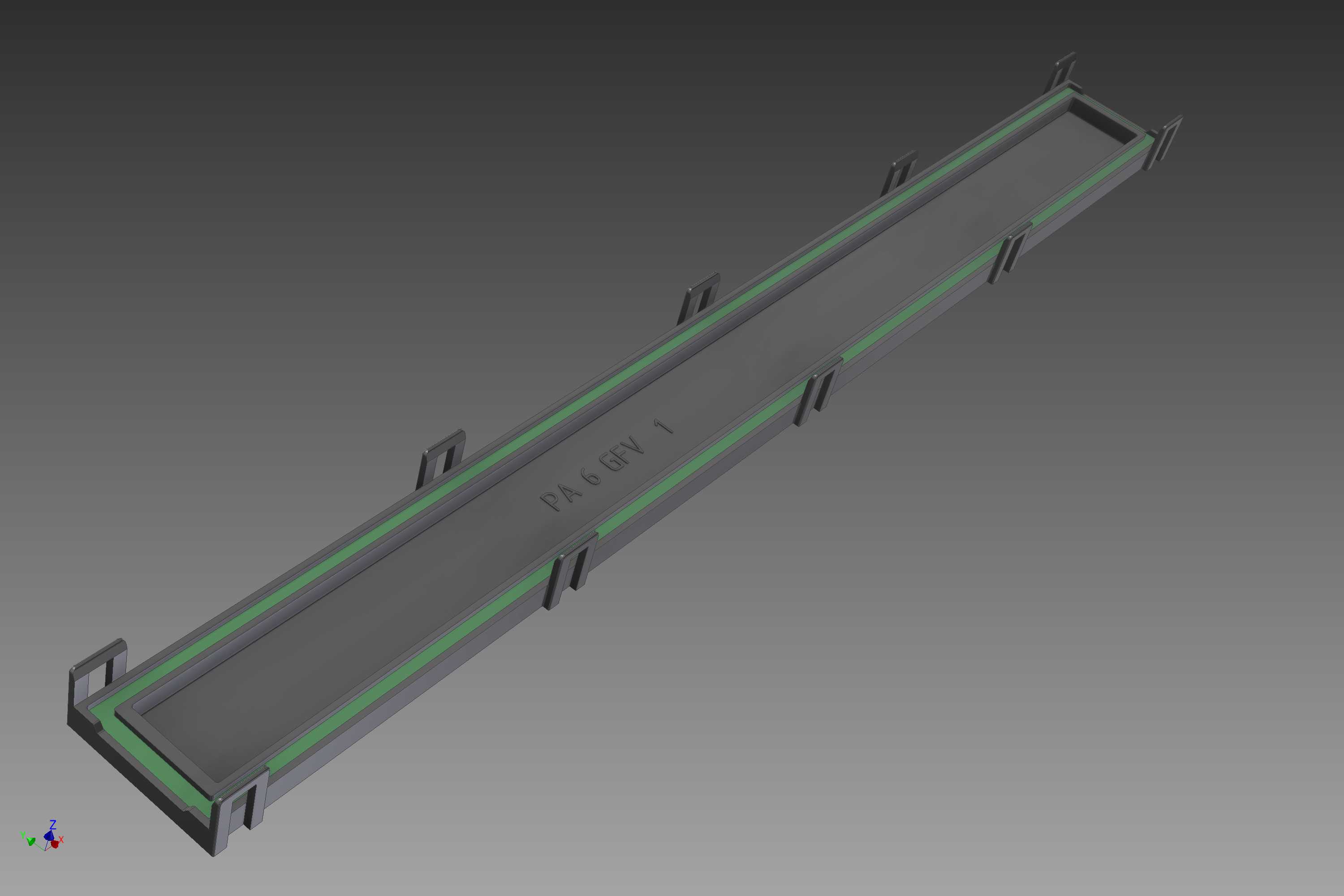

欧宝C20系列喷油器导轨密封电缆盖结构

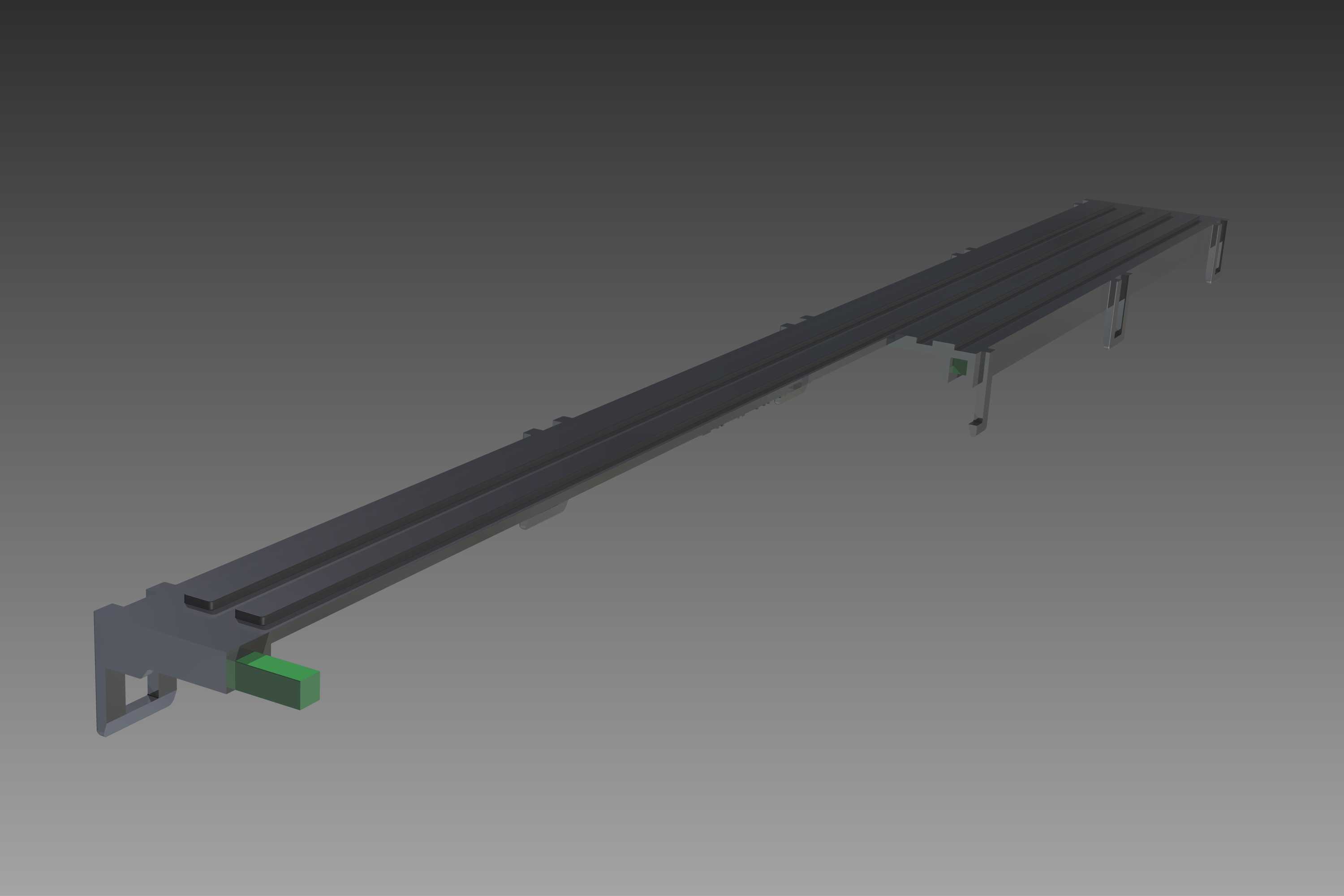

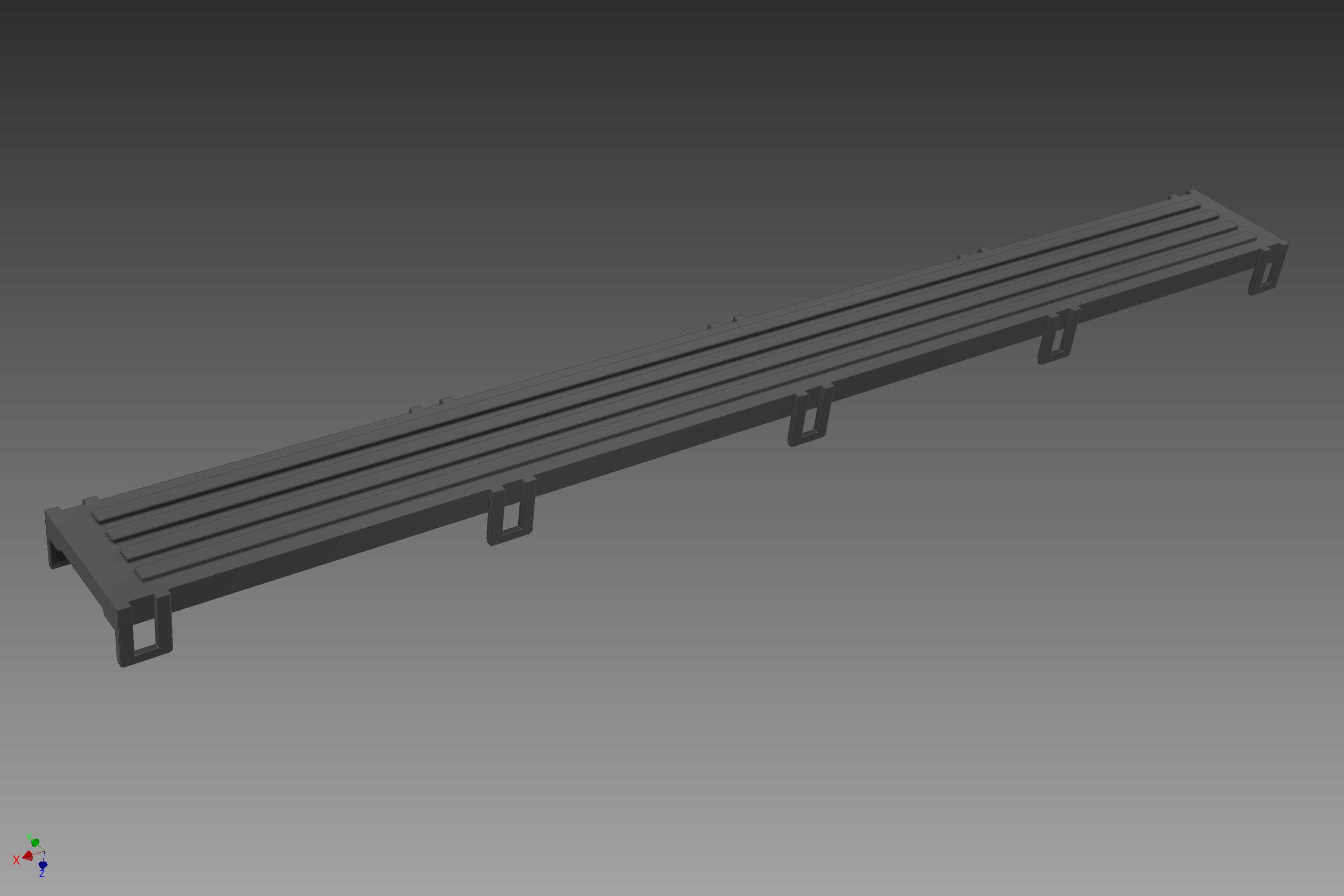

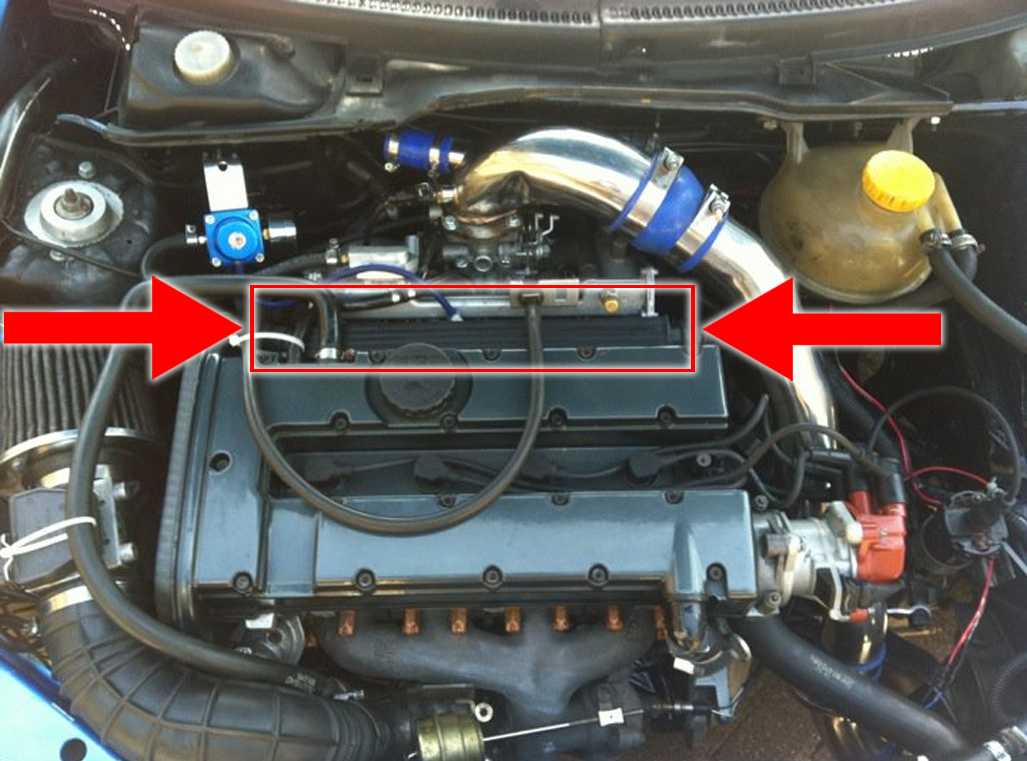

　　这款电缆盖配套应用于欧宝C20XE、C20LET系列机型的喷油器导轨总成，属于发动机燃油喷射系统的外围防护构件，实际装车场景覆盖同平台的维克特拉、卡里布拉等乘用车型，核心作用是覆盖喷油器导轨上方的线束排布区域，隔绝发动机舱内的油污、水汽与灰尘侵入，避免线束接插件长期受高温油气侵蚀出现接触不良、绝缘层老化破损的问题，同时规整导轨上方的线束走向，避免发动机运行过程中线束与周边金属构件、振动部件发生摩擦干涉。从结构设计来看，整体采用长条形等截面布局，长度完全匹配喷油器导轨的安装跨度，底部设置多组间隔分布的卡扣式安装脚，卡扣的卡接深度与导轨侧面的安装凸台尺寸完全匹配，安装时无需额外紧固件，对准位置按压即可完成固定，

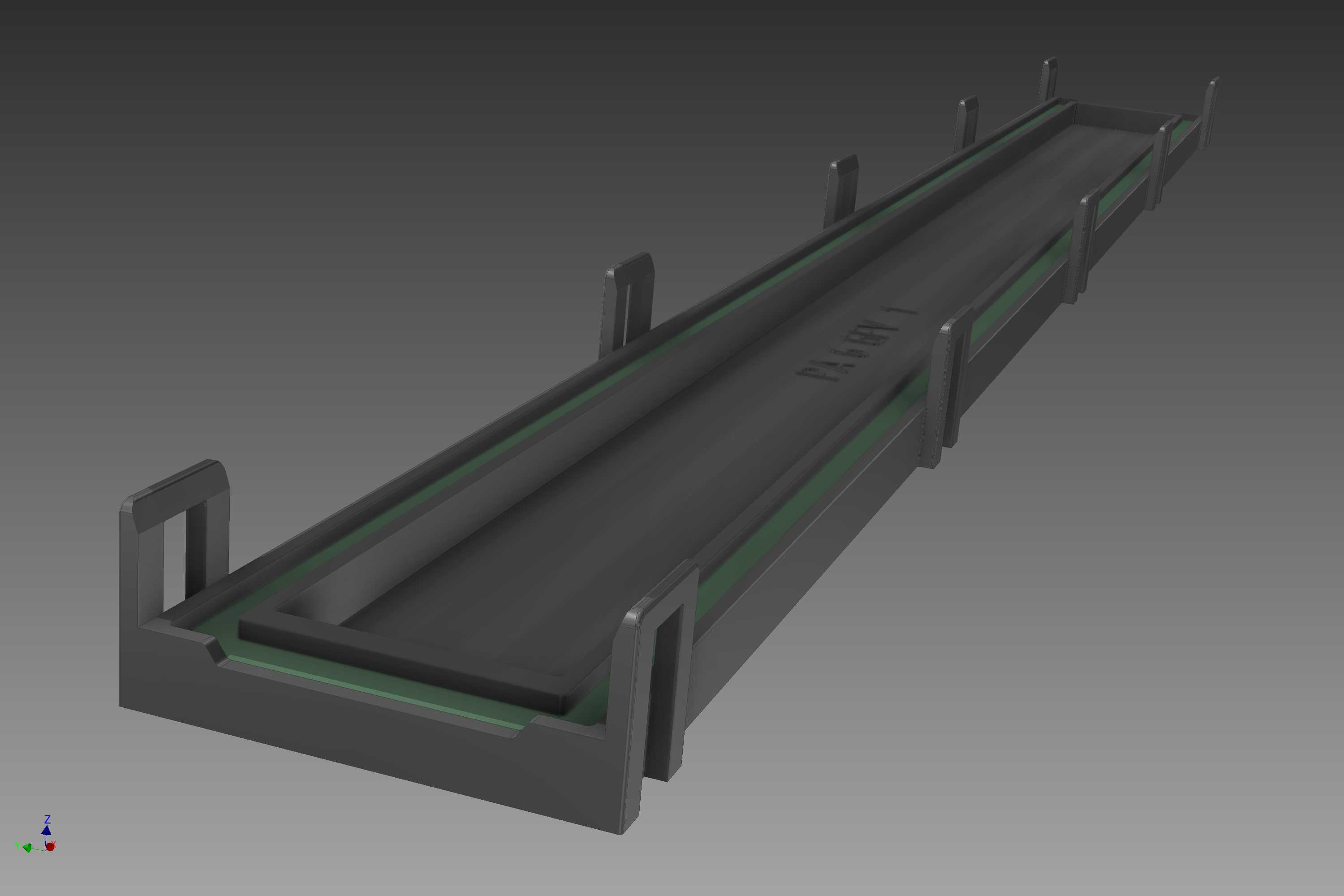

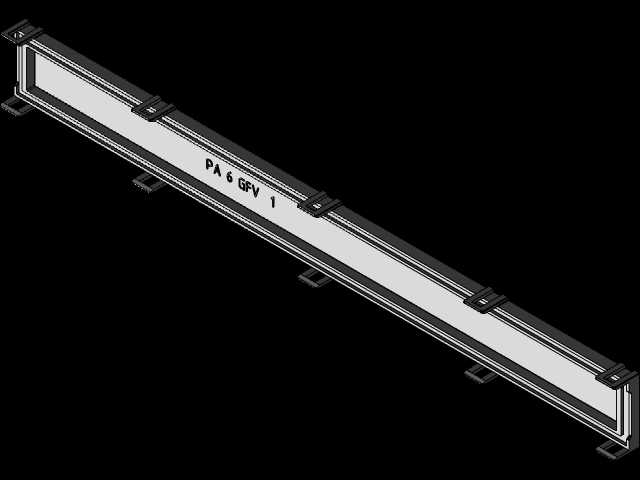

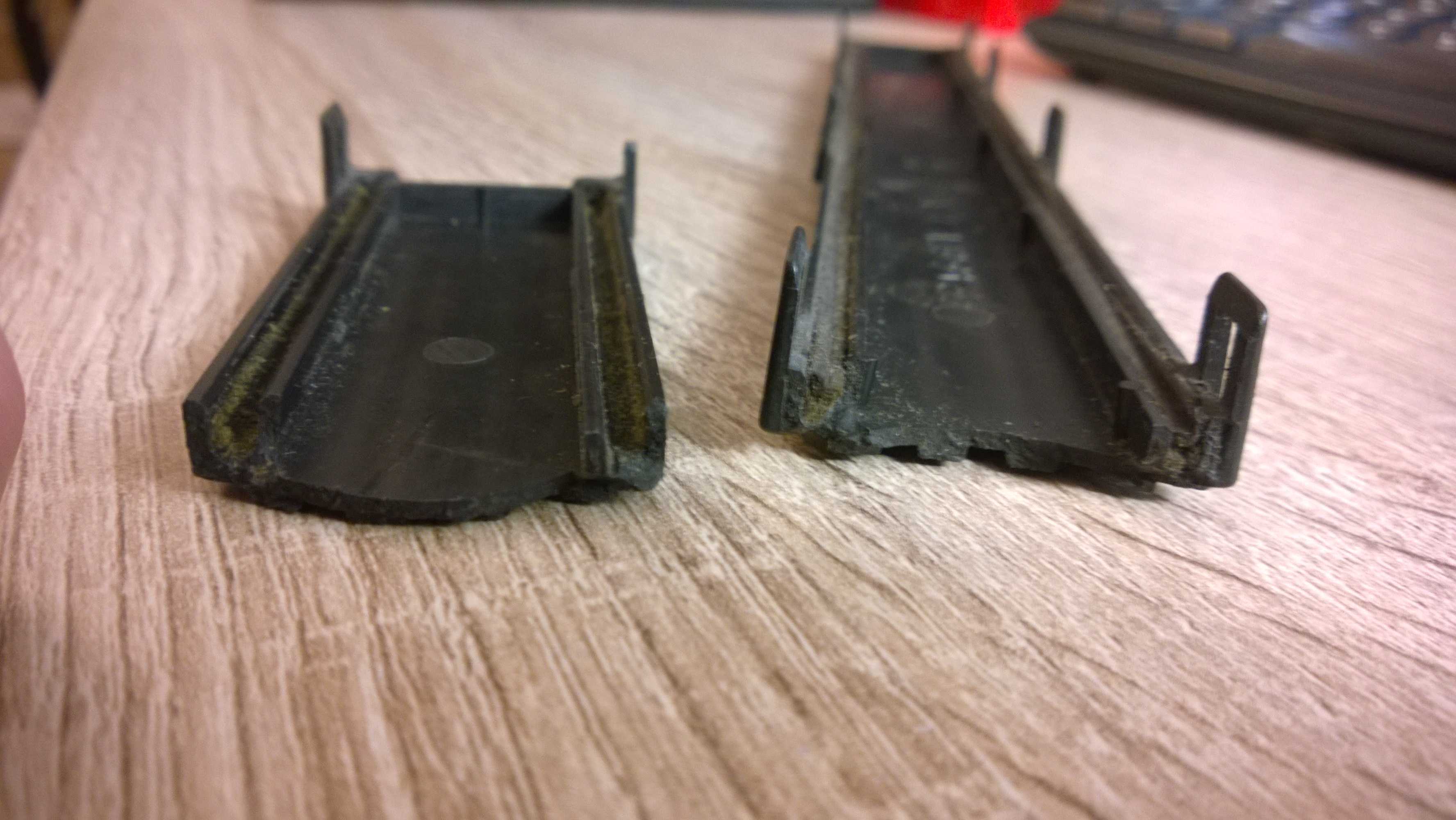

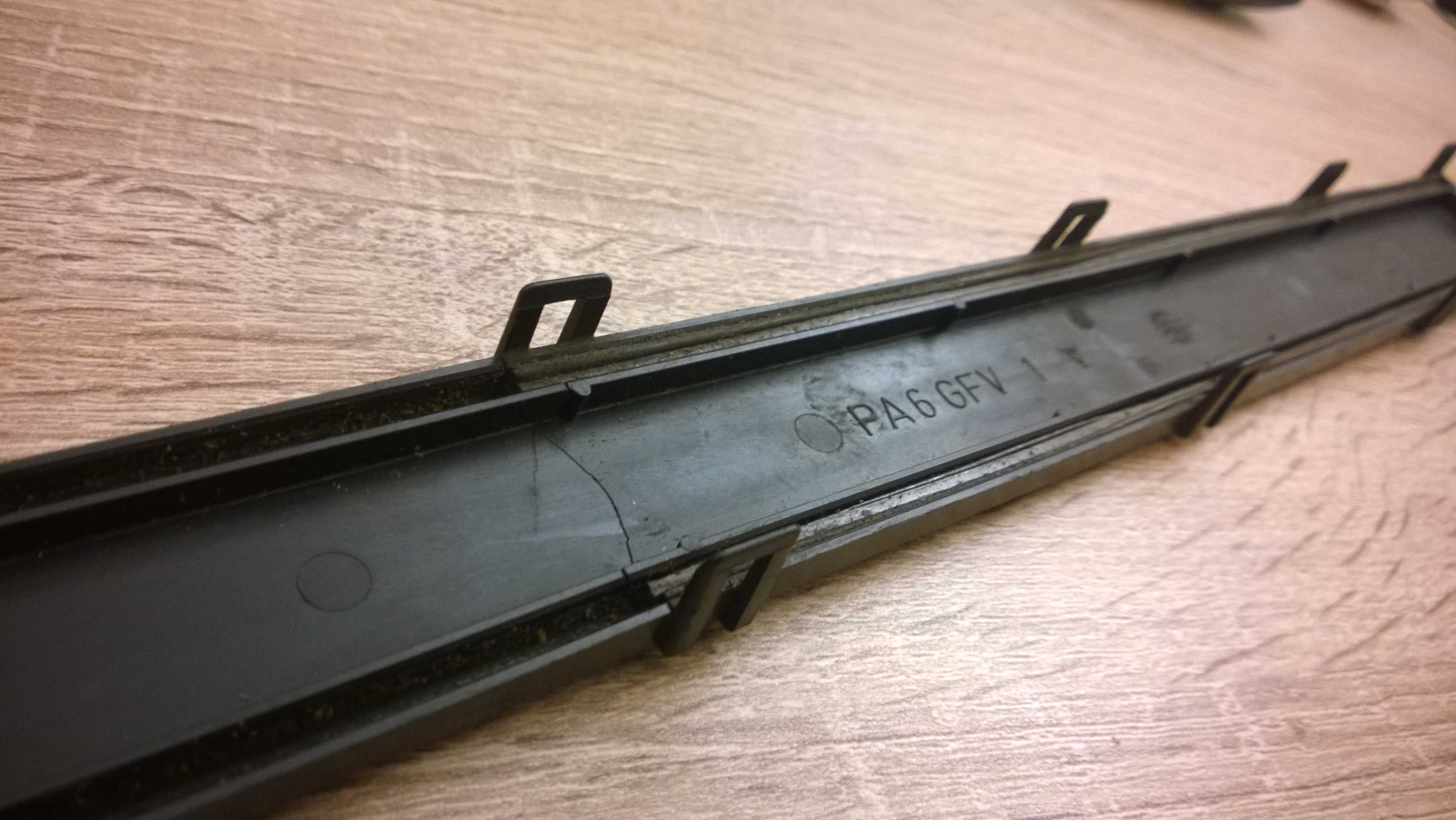

　　拆卸维护时只需撬动卡扣脱开即可取下，兼顾装配效率与后期检修的便利性。盖体主体设置多道平行的纵向加强筋，既可以在不增加整体壁厚的前提下提升长条形构件的抗弯折刚度，避免车辆长期运行受振动影响出现盖体翘曲变形，也能在盖体与线束之间留出均匀的散热间隙，让喷油器工作时传递到导轨的热量可以顺着间隙散出，避免局部热量堆积加速线束老化。盖体边缘设置整圈的密封贴合面，配套PA材质的密封衬垫，安装后衬垫被压紧在盖体与导轨的结合面之间，填充两者的装配间隙，即使发动机舱在高压洗车、雨天行车或者长期油气凝结的工况下，也能阻挡液体渗入线束区域。设计过程中充分考虑了安装边界的避让需求，盖体的整体宽度严格控制在导轨的上部投影范围内，不会向外突出干扰进气歧管、

　　燃油管路等周边部件的布置，两端的轮廓做了切角处理，避开导轨两端的燃油接头、固定螺栓位置，安装后不会与周边构件产生装配干涉。盖体的壁厚设计兼顾了轻量化与结构强度，常温下具备足够的抗冲击性能，即使在发动机舱-40℃到120℃的工作温度区间内，也不会出现低温脆裂、高温软化变形的问题，密封衬垫的材质耐油耐老化性能匹配发动机全生命周期的使用需求，不需要单独定期维护更换。
