60mm口径拉索驱动模拟排气控制阀结构

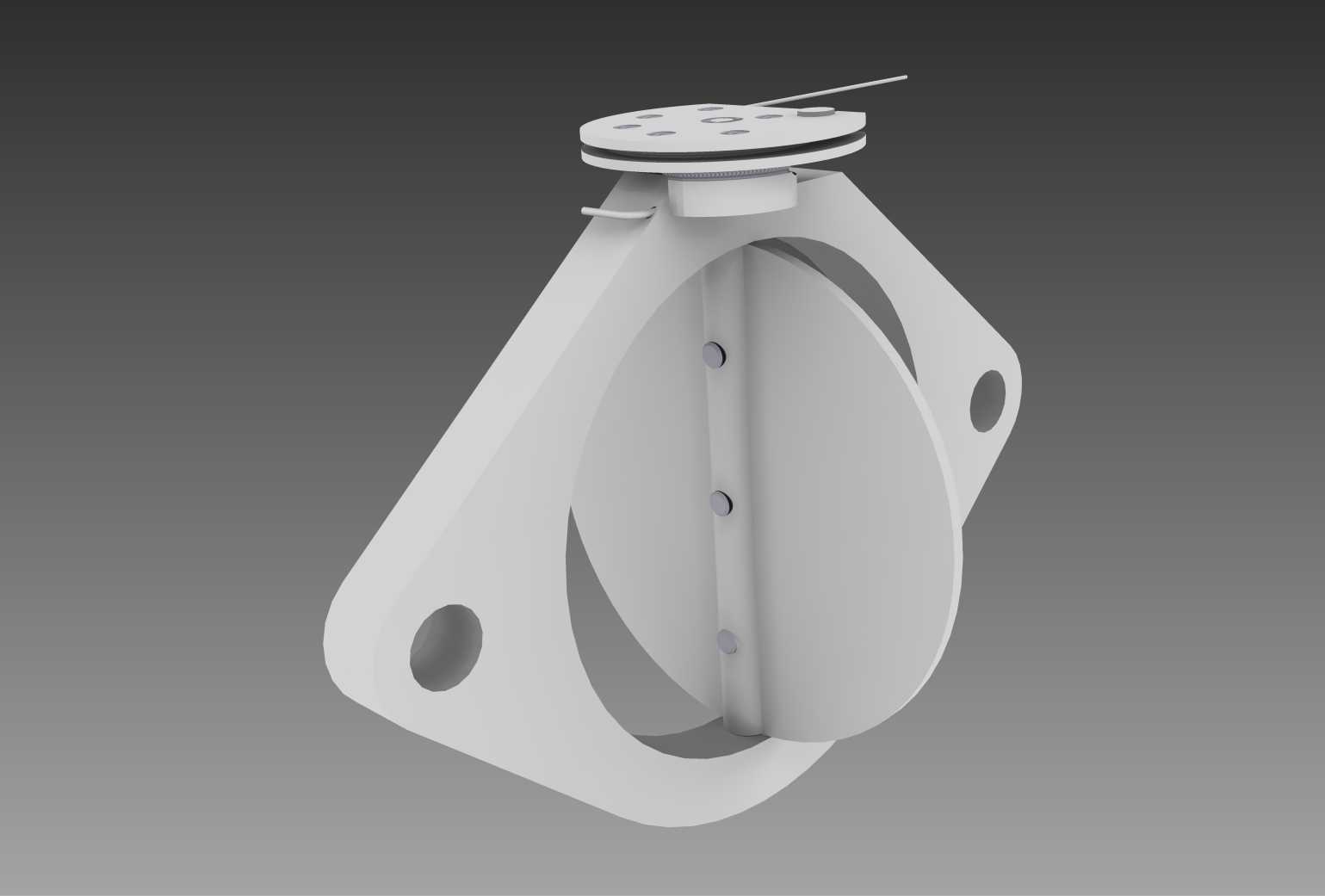

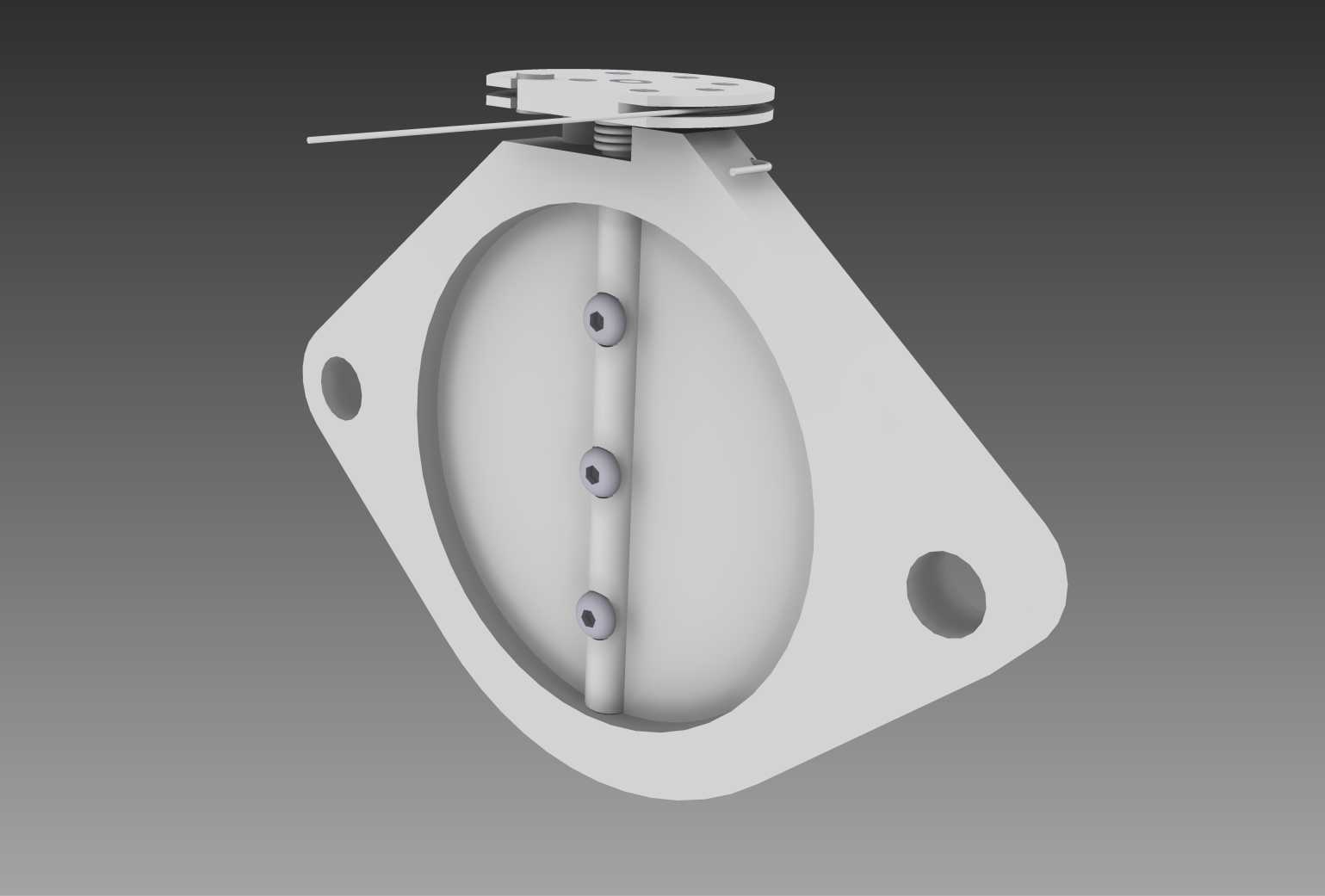

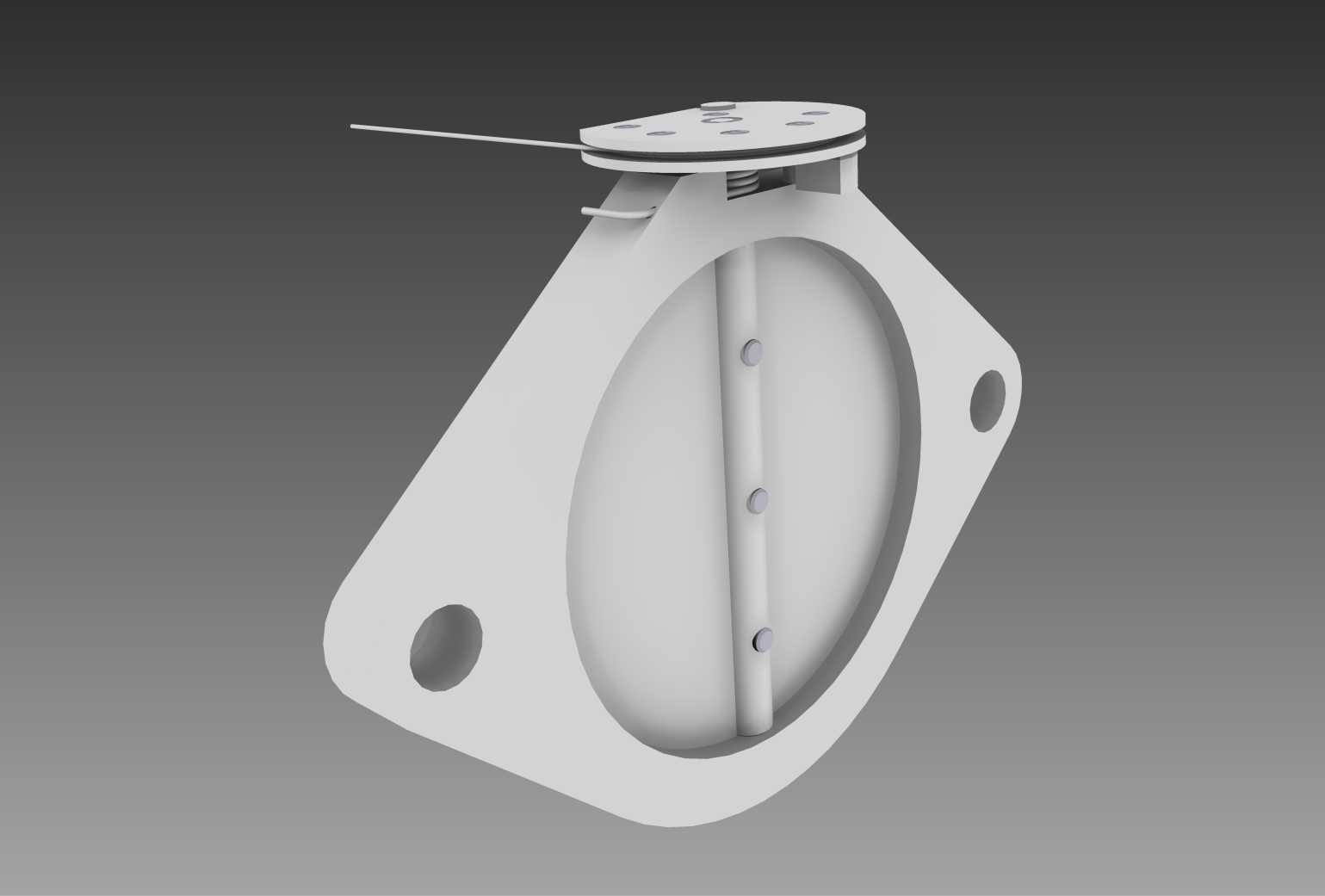

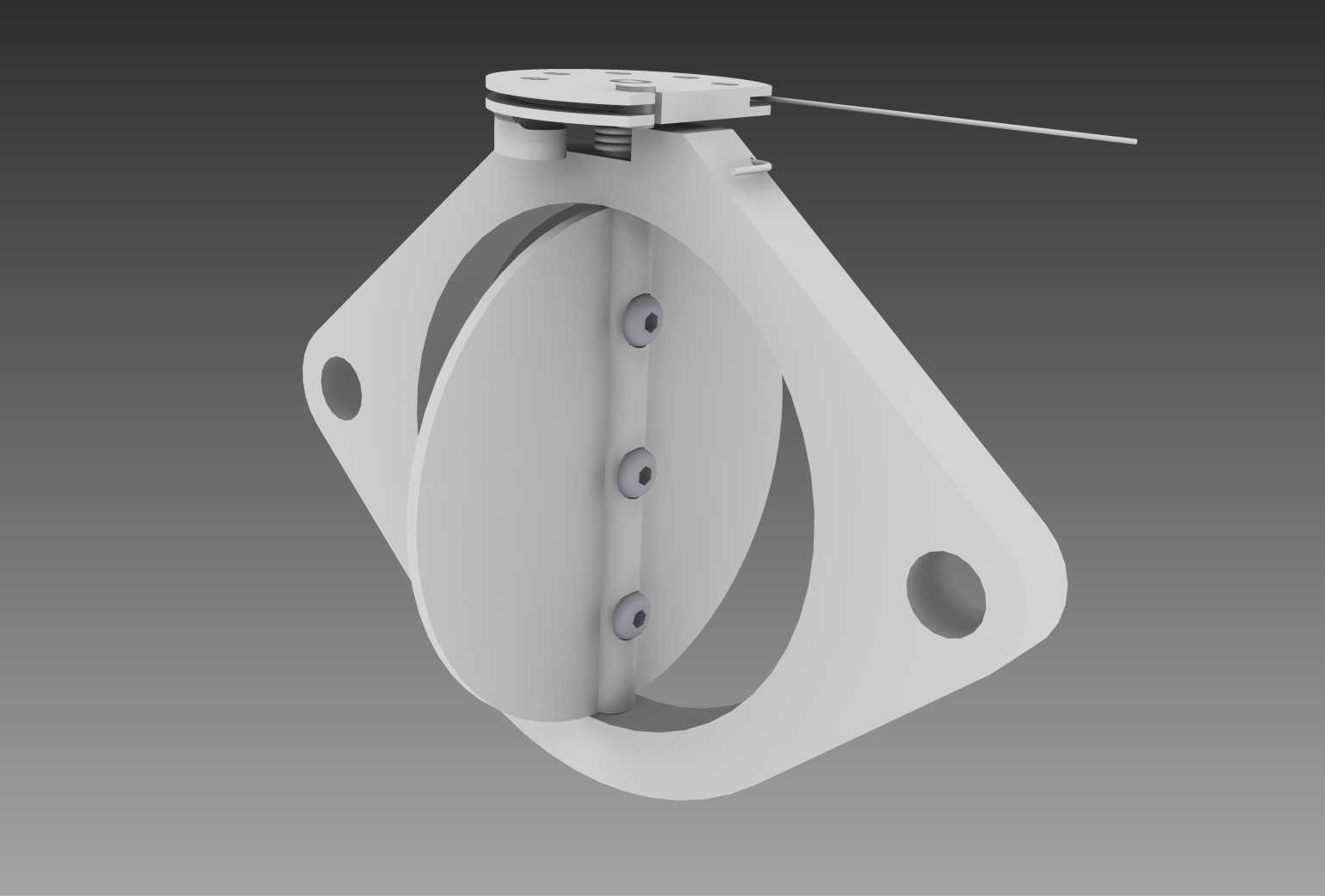

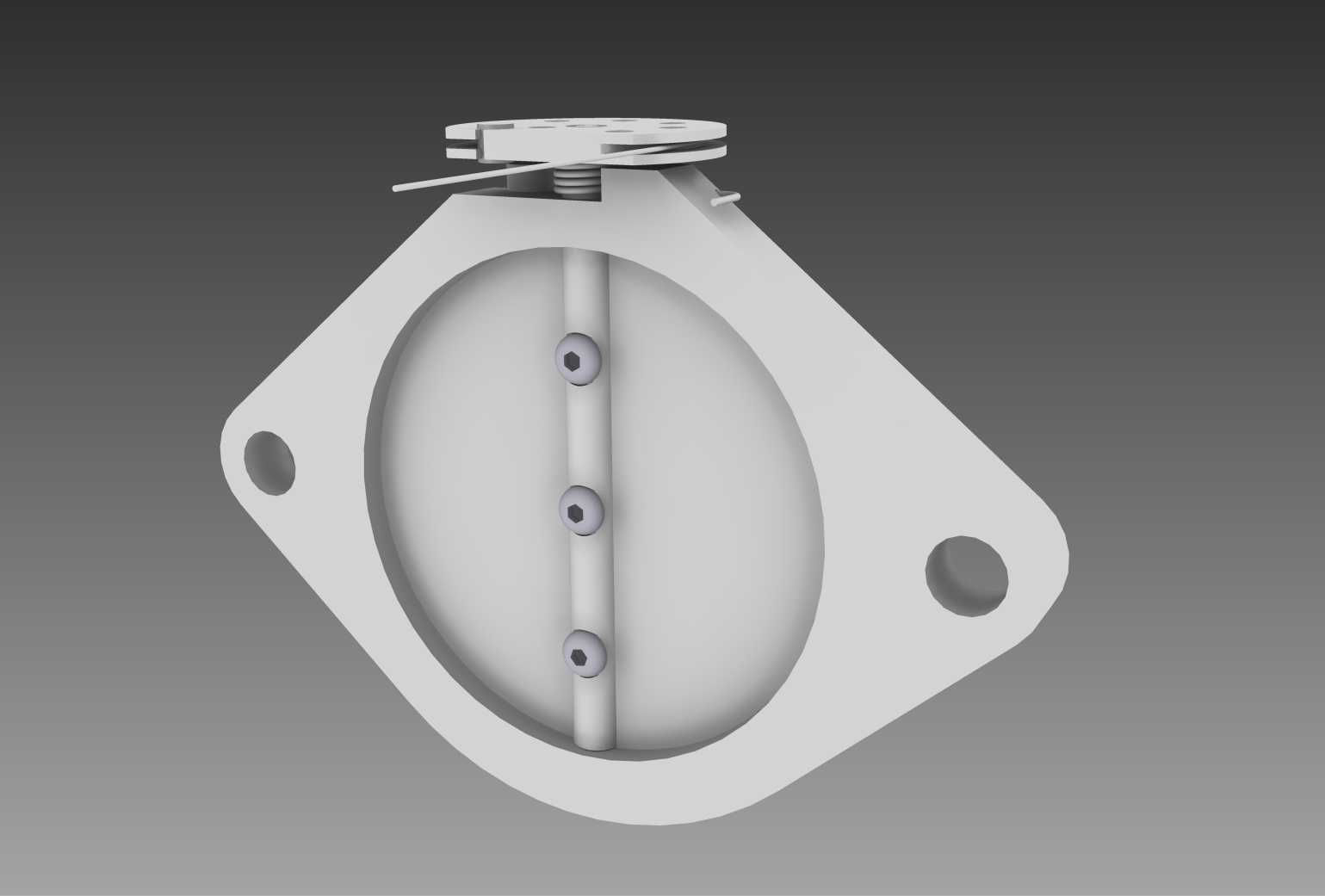

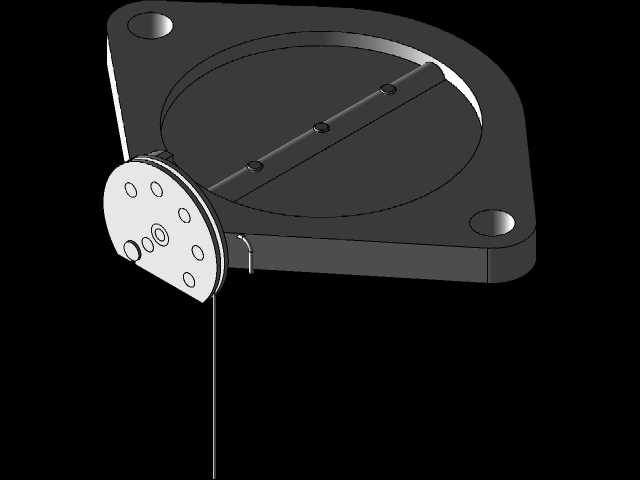

　　这款排气控制阀主要面向小口径内燃机排气通路、试验台架排气支路、小型尾气处理装置的通断与开度调节场景，适配公称通径60mm的圆形管路安装需求，既可以通过拉索结构实现手动操控，也可搭配小型电机完成电控驱动，适配不同场景的控制需求。从结构设计来看，阀体采用三角形法兰安装布局，两个安装孔分布在法兰斜向对角位置，安装时可直接贴合管路配对法兰端面，通过螺栓完成紧固，安装边界紧凑，不会占用过多管路周边空间，适合空间局促的舱内管路布置场景。阀板采用圆形蝶板结构，沿阀杆轴向布置三个固定点位将蝶板与阀杆刚性连接，避免阀板在排气气流冲击下出现松动、偏转，保证密封面贴合精度，阀杆穿出阀体的位置预留了拨杆安装位，拉索可直接卡接在拨杆端部，

　　拉动拨杆即可带动阀杆旋转，实现蝶板开度调节。复位结构采用内置扭转弹簧设计，当拉索拉力释放后，弹簧可带动阀杆自动回位到初始关闭状态，无需额外设置复位机构，简化了整套控制链路的结构组成。在实际应用中，这类阀门常被用于内燃机排气制动支路、尾气旁通通路、试验台架的排气流量调节环节，相比传统法兰式蝶阀，这款产品的结构更轻量化，阀体采用薄壁铸铝结构设计，整体重量更低，不会给管路带来额外的承重负担，同时驱动端的结构做了简化，无需配套复杂的气动或电动执行器即可完成基础的开度控制，成本更低，维护也更方便。设计过程中重点考量了排气工况下的热变形影响，阀板与阀体之间预留了合理的配合间隙，避免高温排气导致部件膨胀后出现卡滞，

　　阀杆与阀体的配合位置做了耐磨衬套预留位，长期往复旋转也不会出现过度磨损导致的漏气问题。法兰端面的密封槽可适配耐高温石墨密封垫片，满足排气通路的密封要求，避免废气泄漏。驱动拨杆的长度经过匹配计算，拉索拉动行程与蝶板0-90度旋转行程完全匹配，不会出现拉动过度导致阀板过位、或者拉动行程不足导致蝶板无法完全开启的问题，安装时只需将拉索护套固定在阀体预留的卡接位上，即可完成驱动部分的装配，无需额外调试行程匹配度。
