欧宝卡利布拉A车型冷却水管替换结构

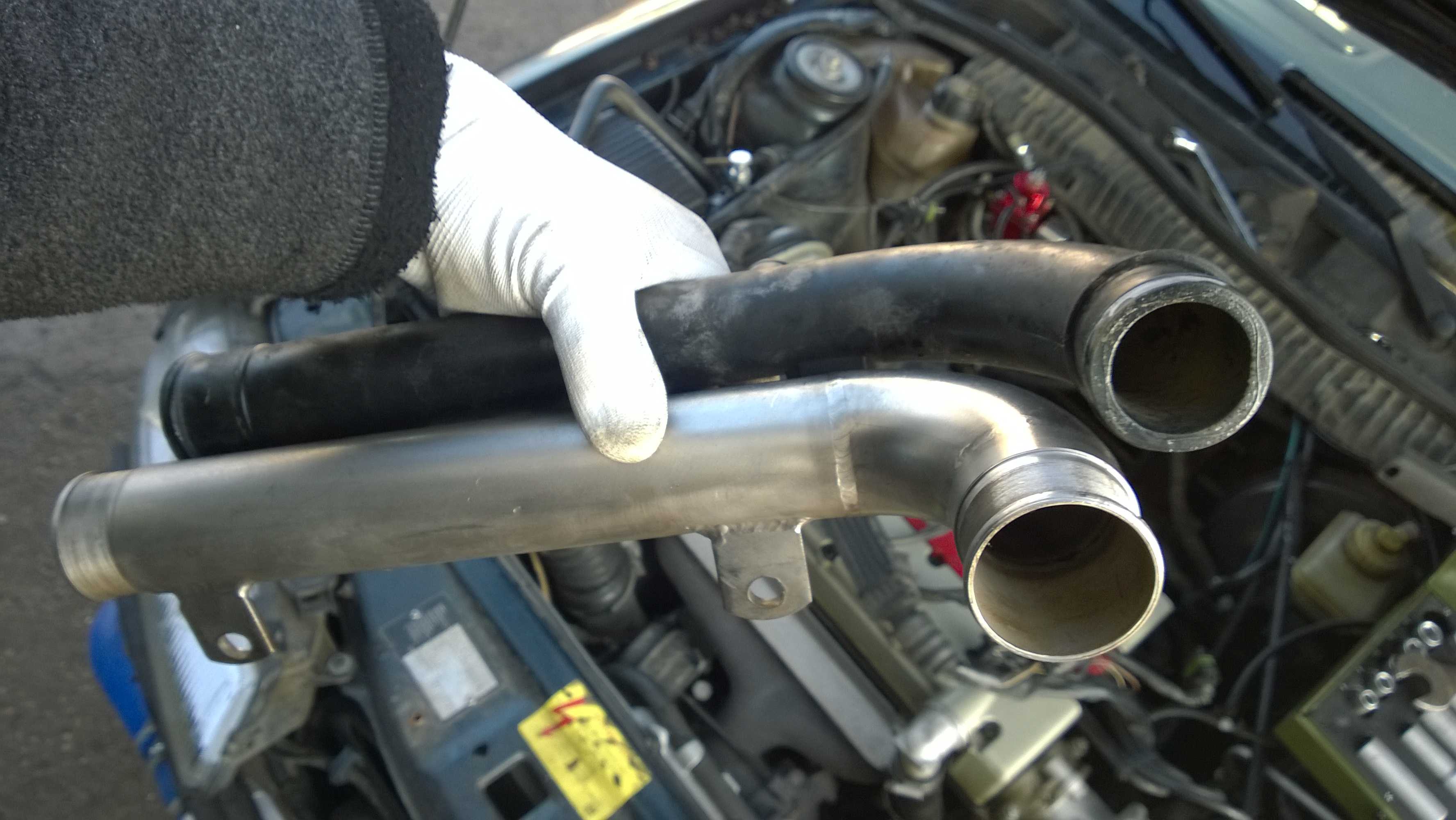

　　这款冷却管路结构主要适配通用旗下欧宝卡利布拉A、Vectra A系列搭载C20LET、C20XE动力单元的车型，属于发动机冷却循环系统的关键导流部件，负责在发动机高负荷运转时，将缸盖出水口带出的高温冷却液定向输送至散热器端，同时承接小循环回路的回流介质，保障整个冷却系统的流道通畅。从实际装车场景来看，这类管路布置在发动机舱侧部靠近防火墙的位置，周边紧邻进气歧管与线束总成，设计阶段需要充分避让周边运动部件与高温热源，避免长期使用过程中出现管路干涉、磨穿或者热老化加速的问题。

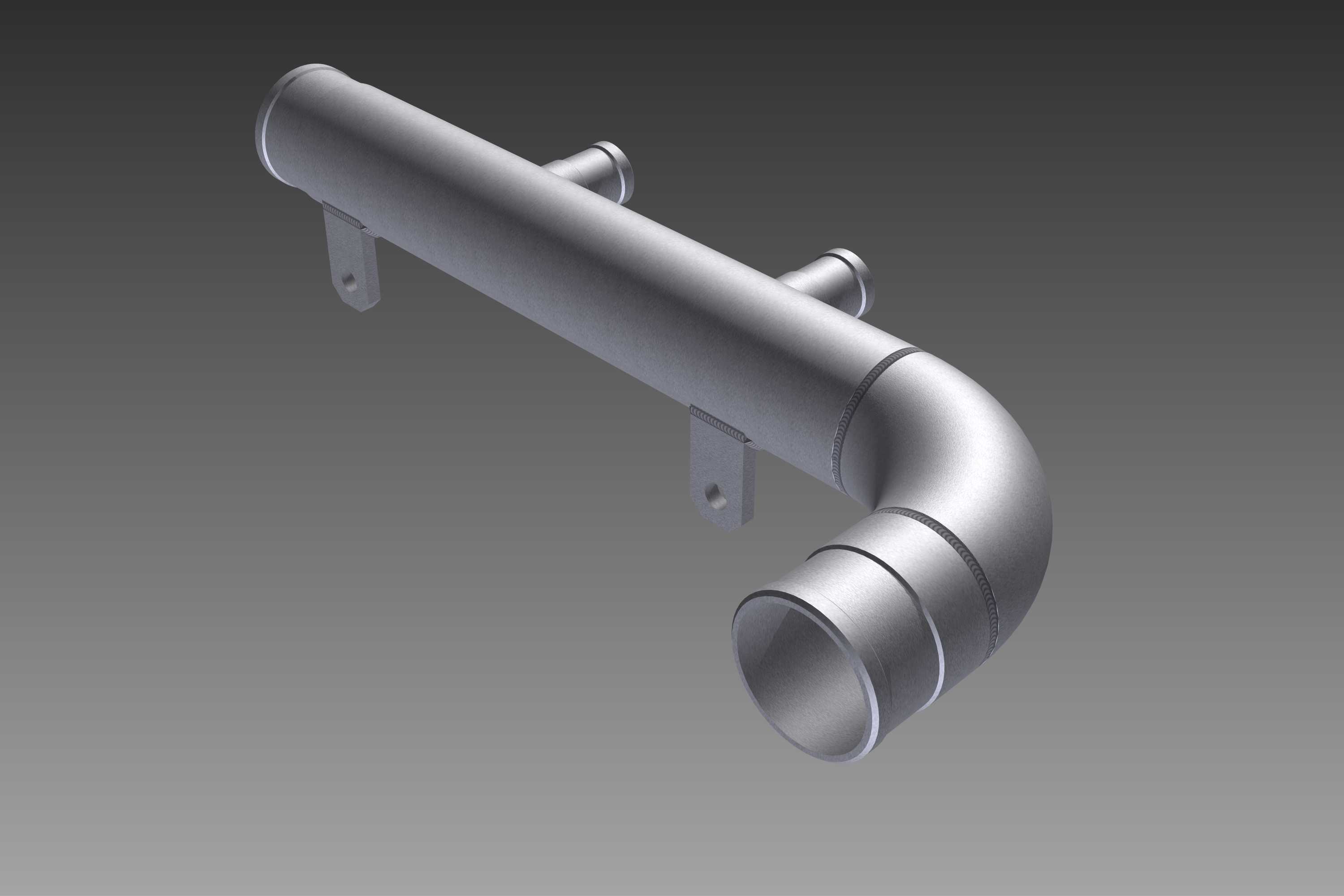

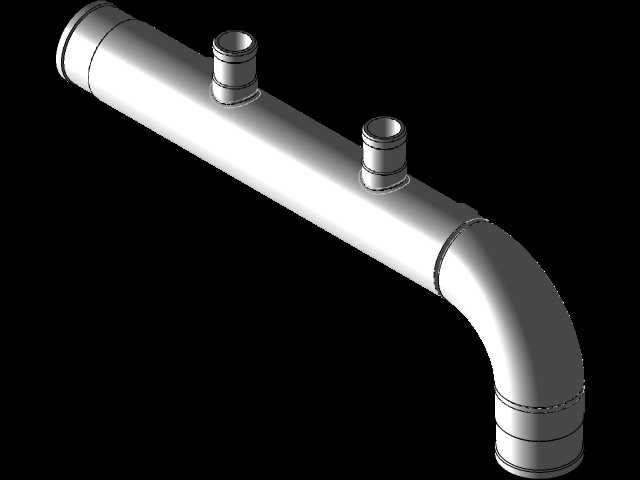

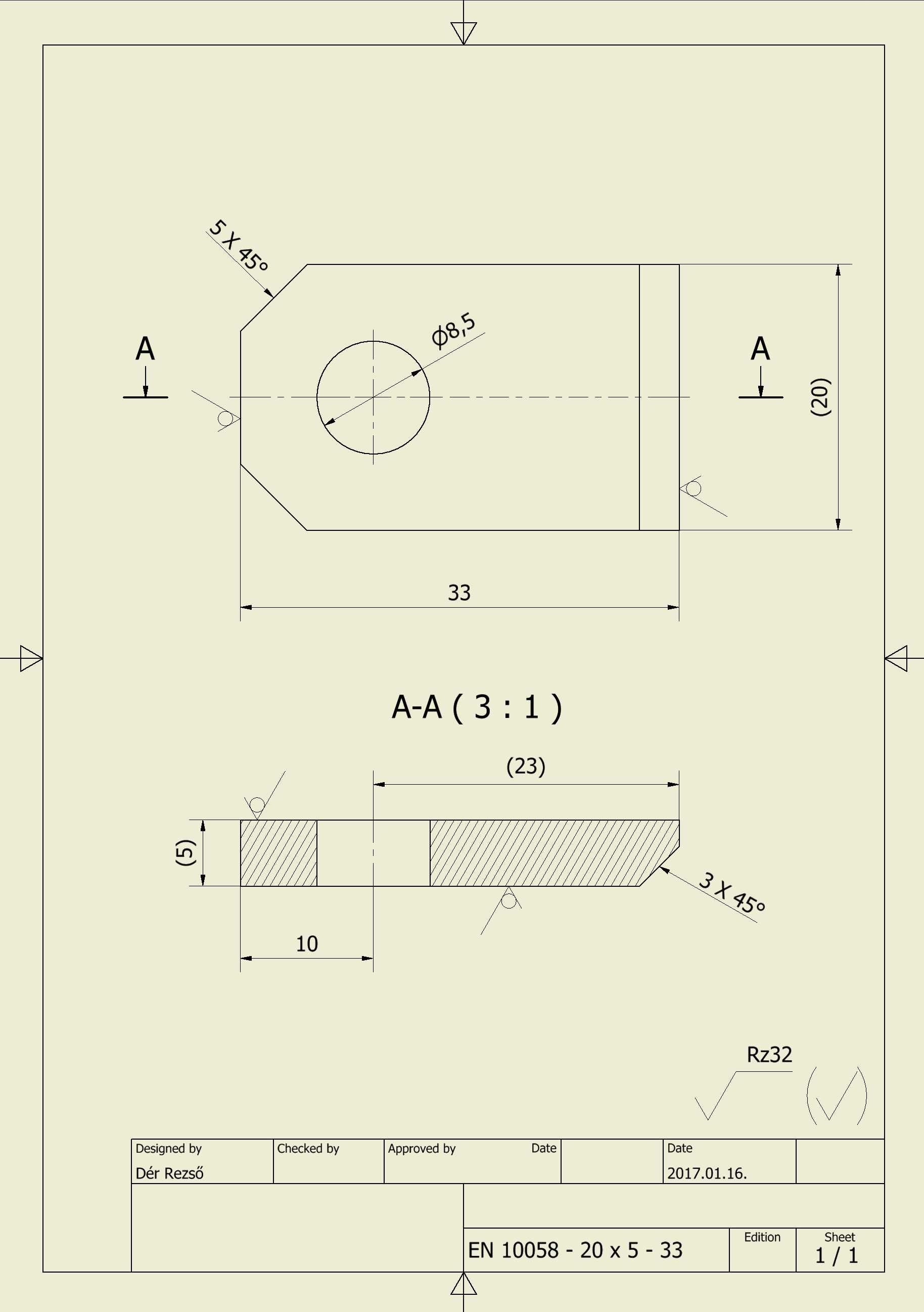

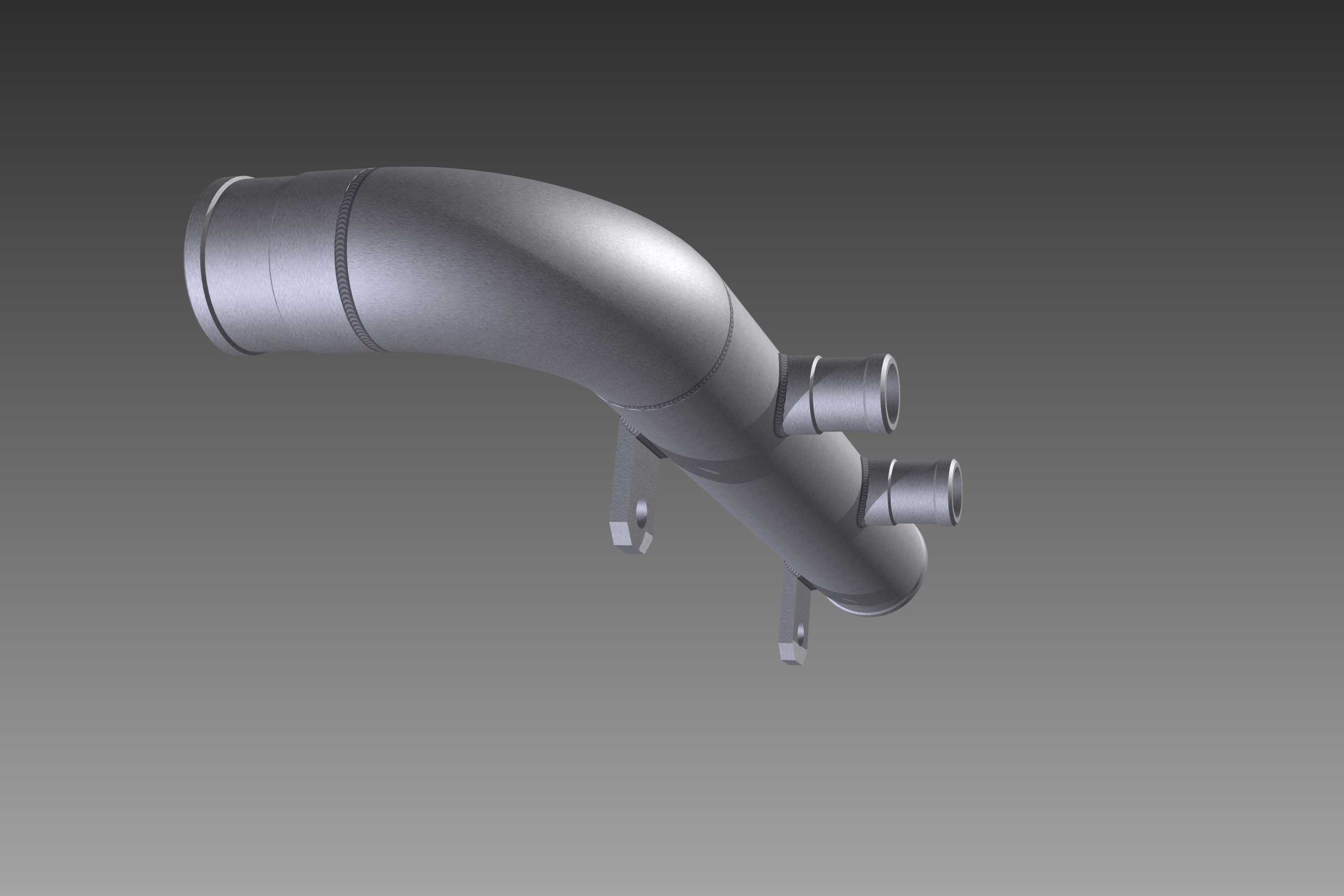

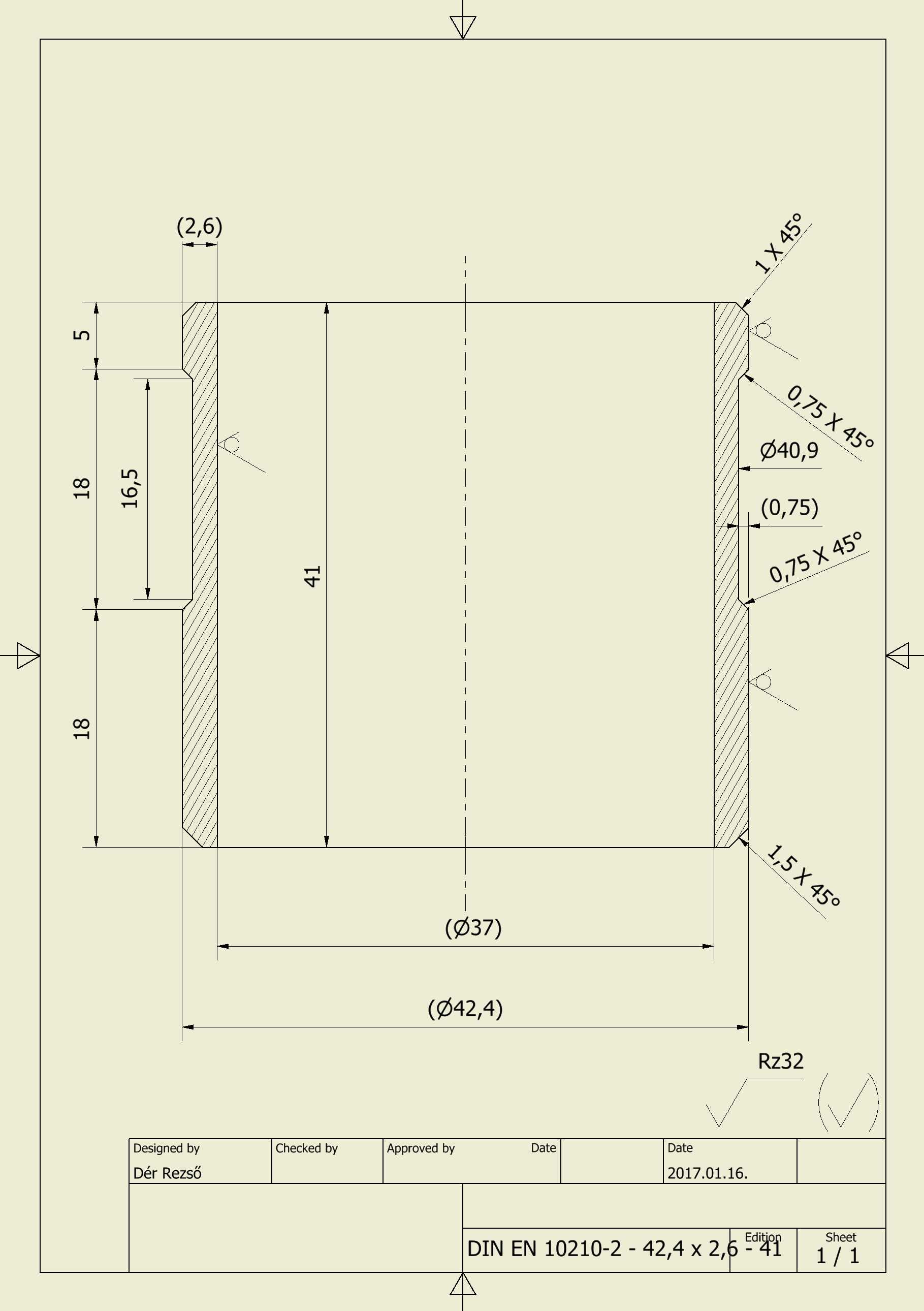

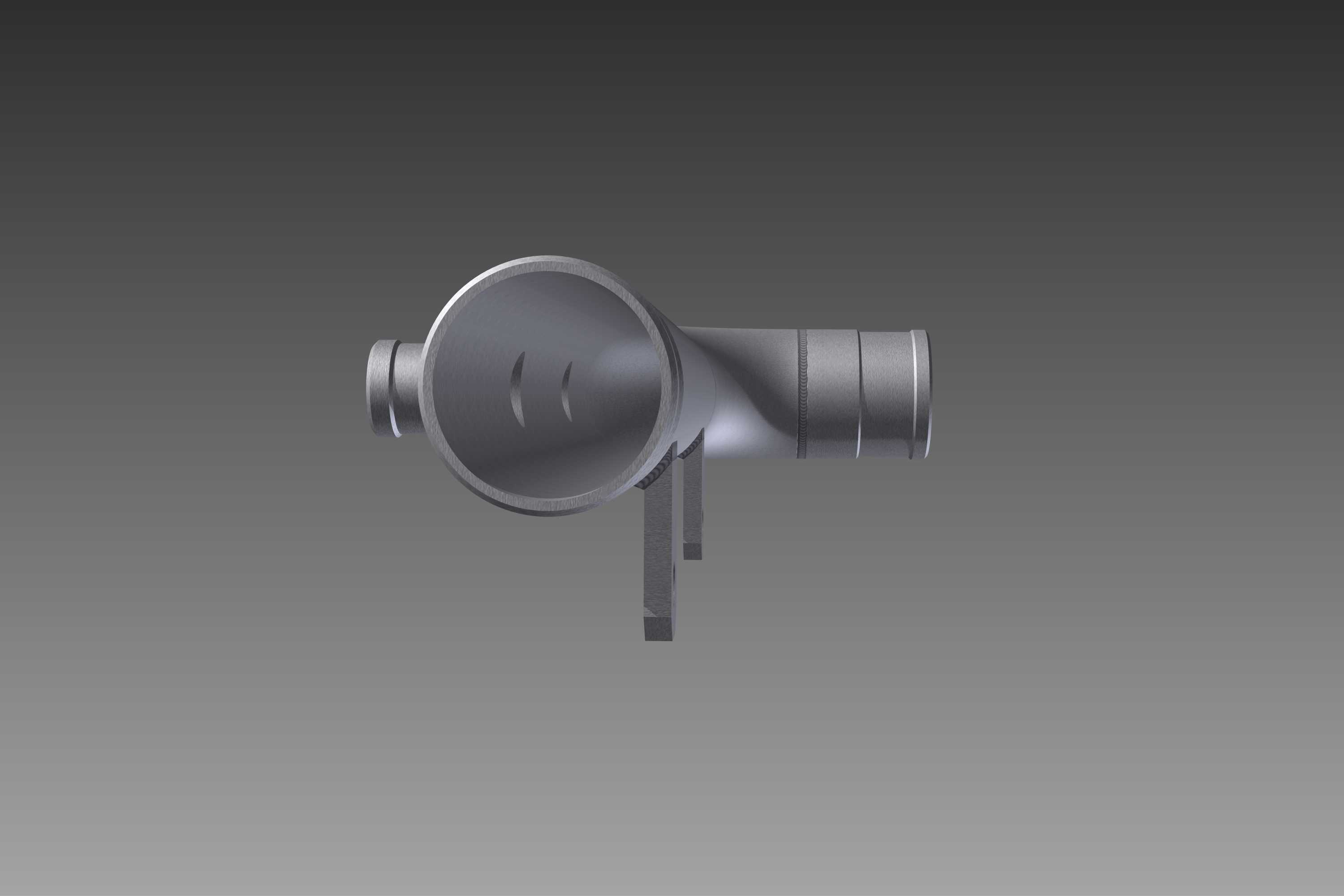

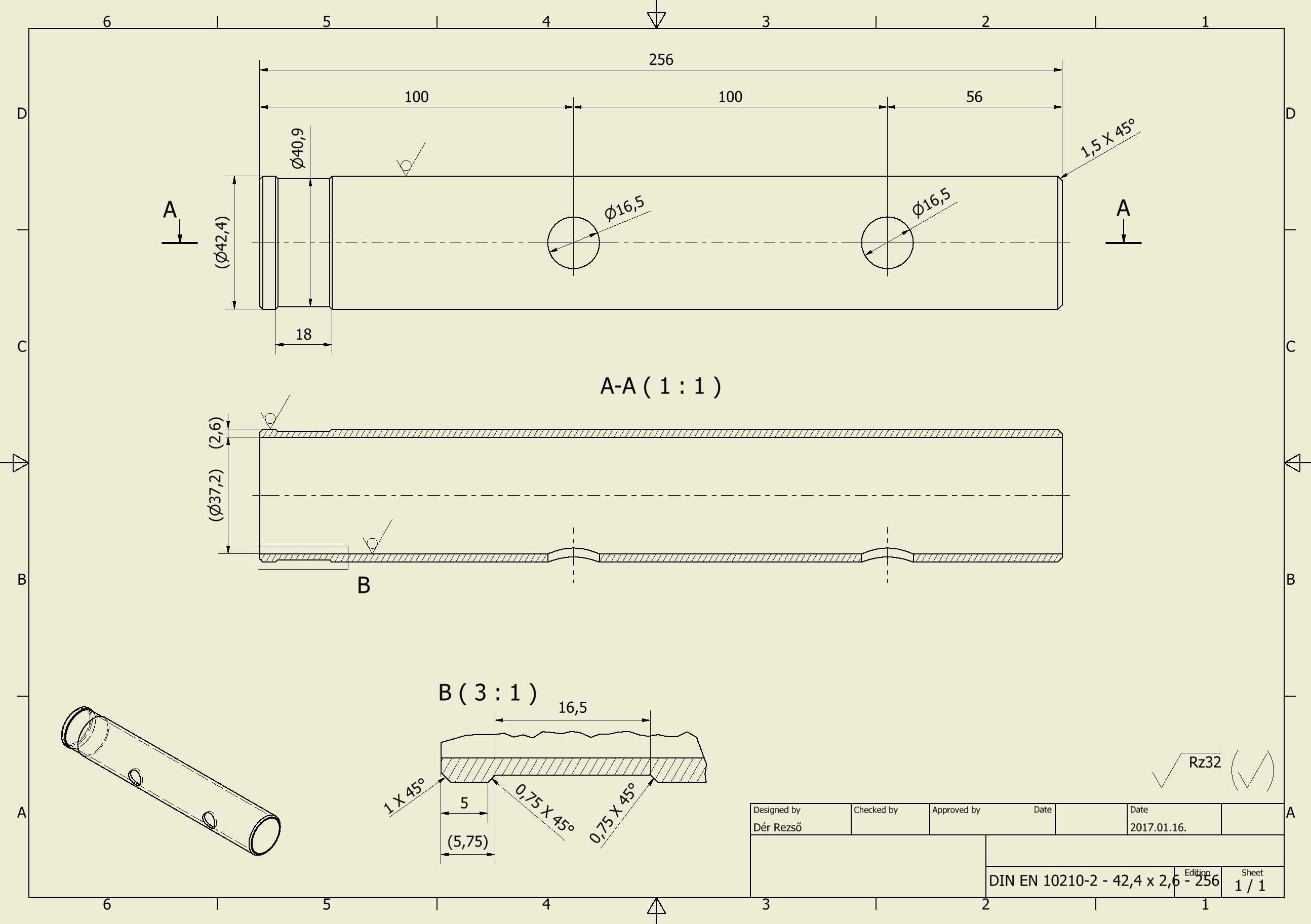

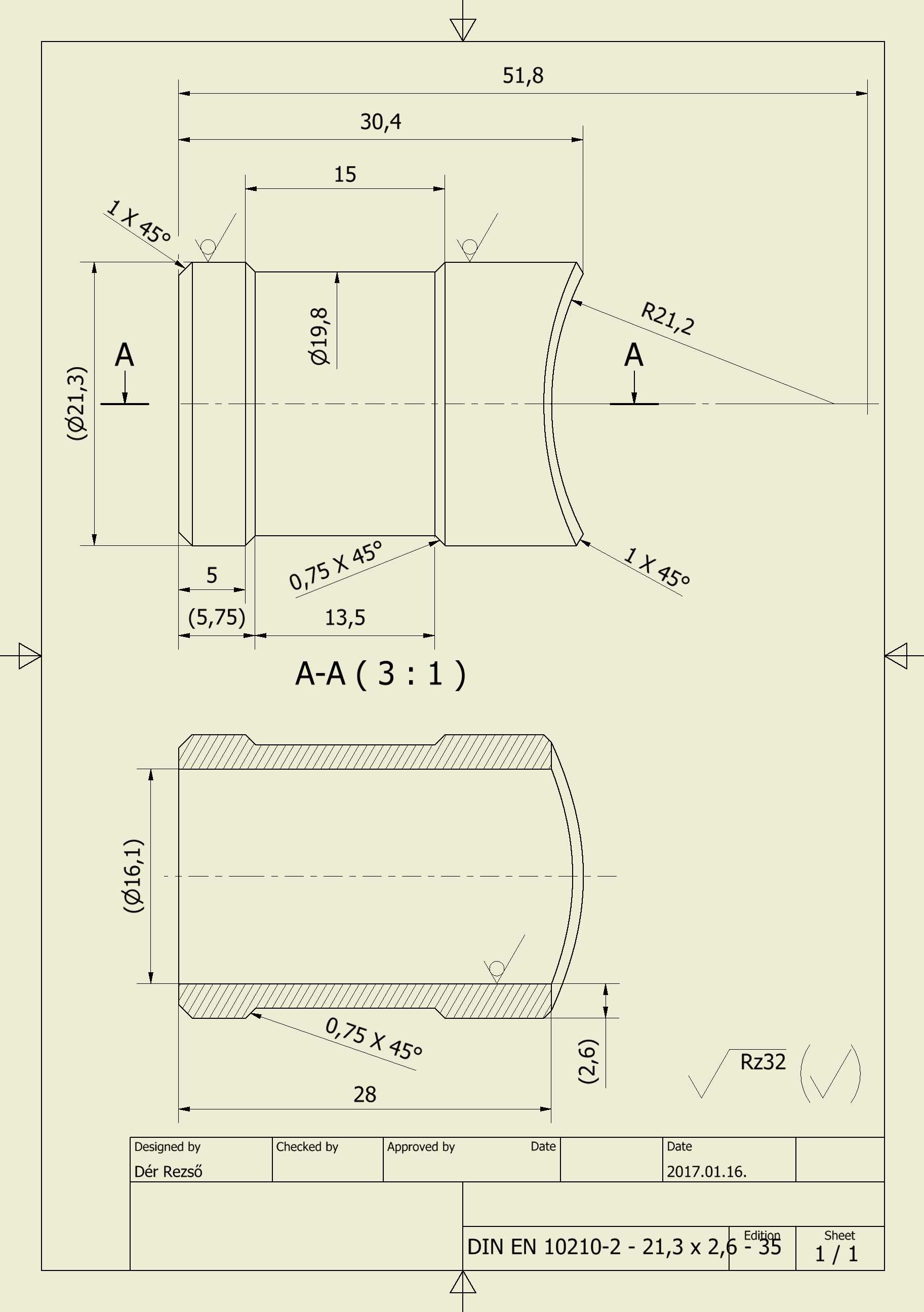

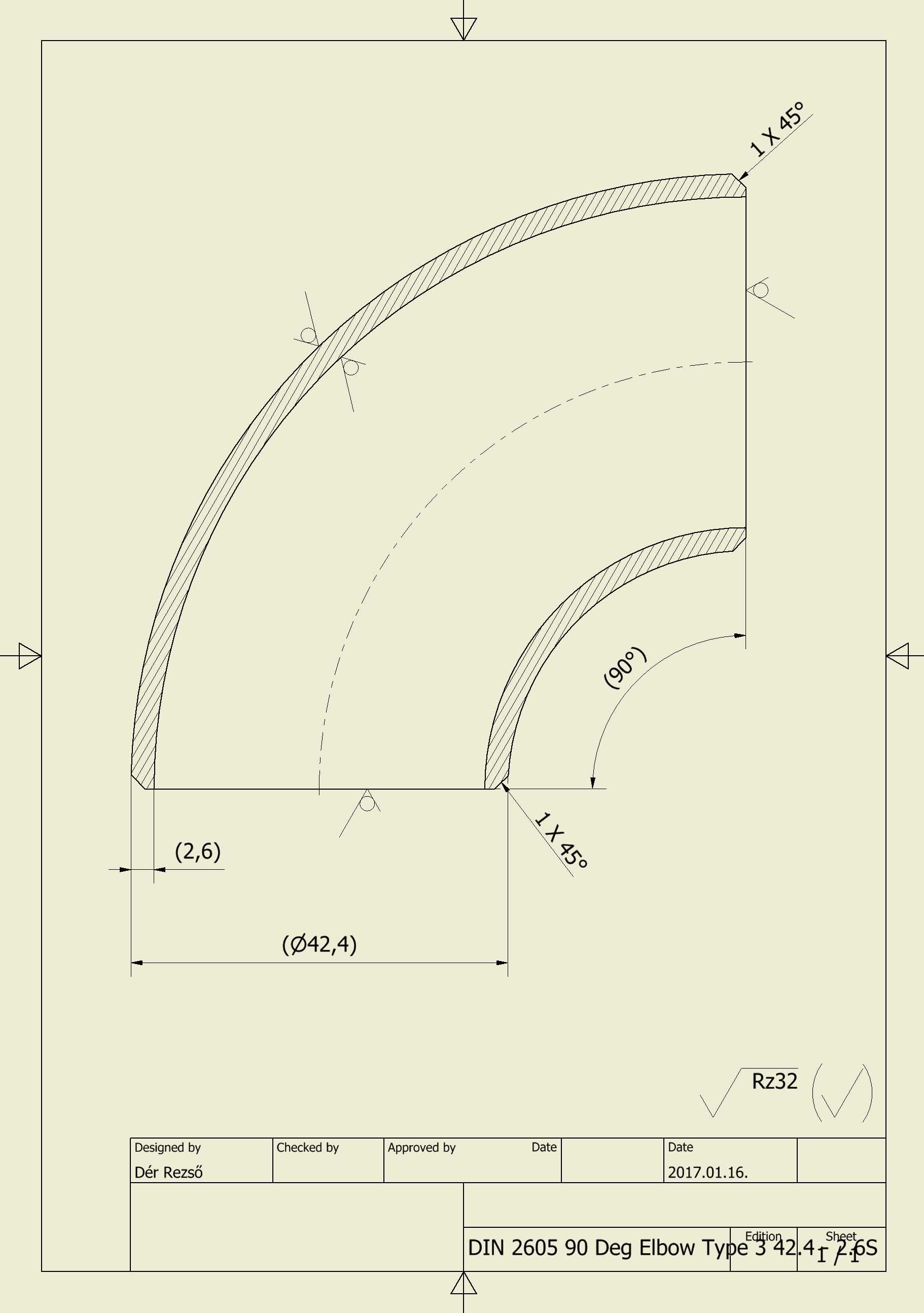

　　结构设计上，主体采用弯管一体式构型，主管道为大通径直段搭配90度缓弯弯头，弯头端做了多级阶梯式宝塔接头结构，能够适配不同内径的橡胶冷却软管，装配时通过卡箍锁紧即可实现可靠密封，无需额外加工密封面；直段管身预留了两个垂直于主管路的小通径侧接口，分别对应暖风水箱回路与膨胀水箱的补水管路，接口位置经过受力校核，不会因为外接管路的拉扯导致主管路产生应力集中。管身集成了三个冲压成型的安装支耳，支耳上预留了标准螺栓过孔，安装时可以直接固定在车身纵梁的预制安装点上，支耳与管身的连接位置做了圆弧过渡处理，能够缓冲车辆行驶过程中产生的振动，避免管路焊缝位置出现疲劳开裂。

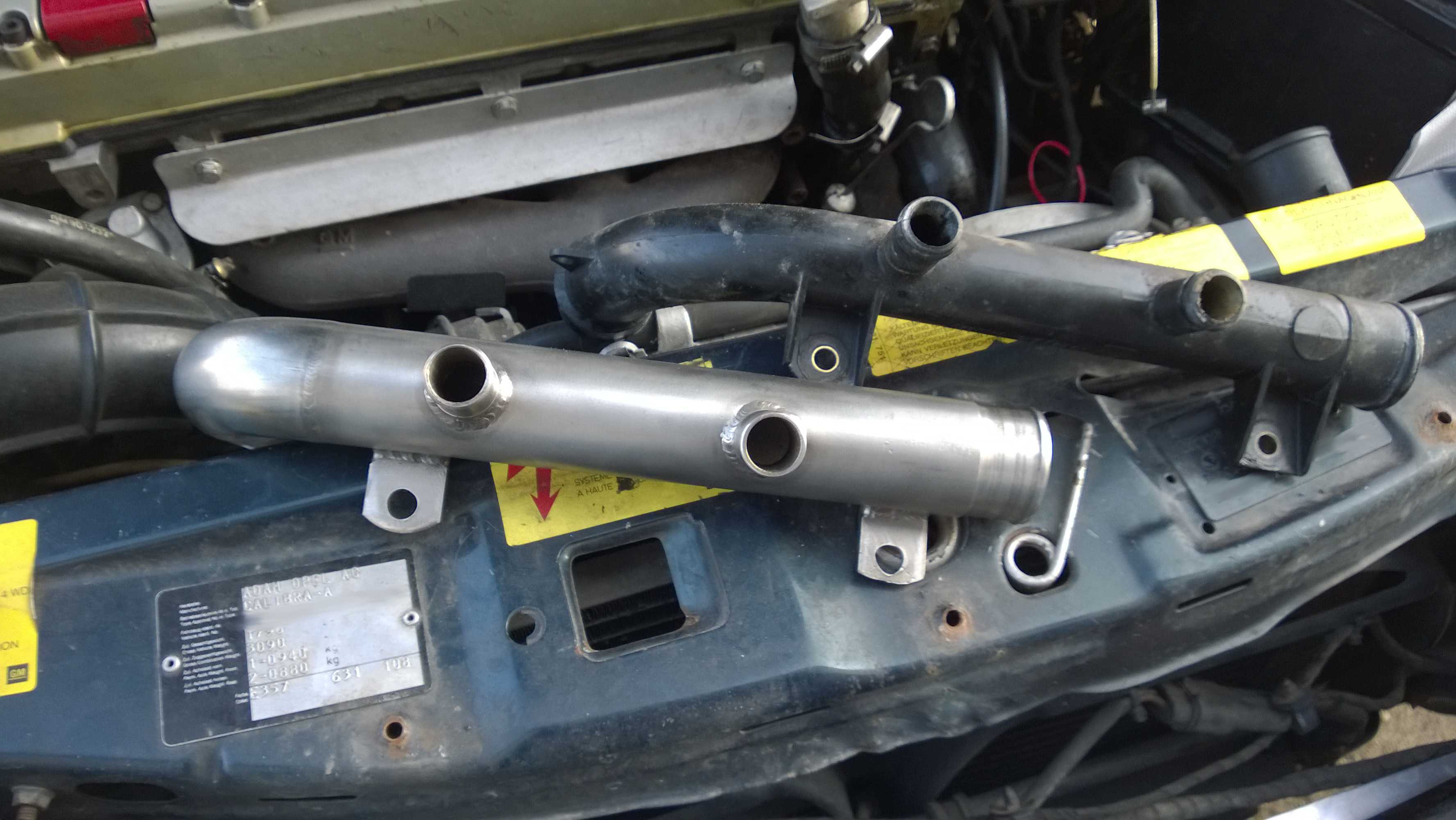

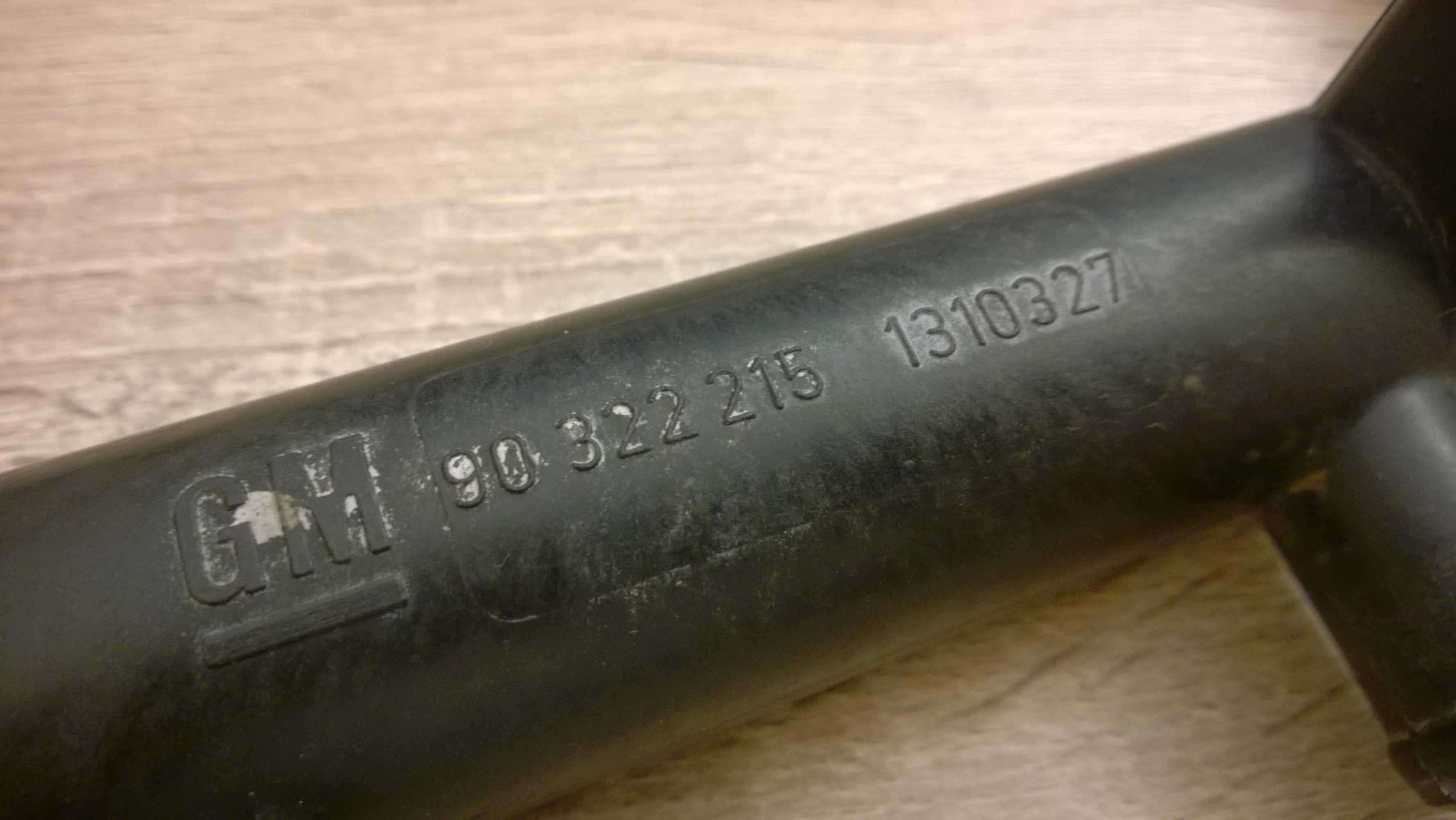

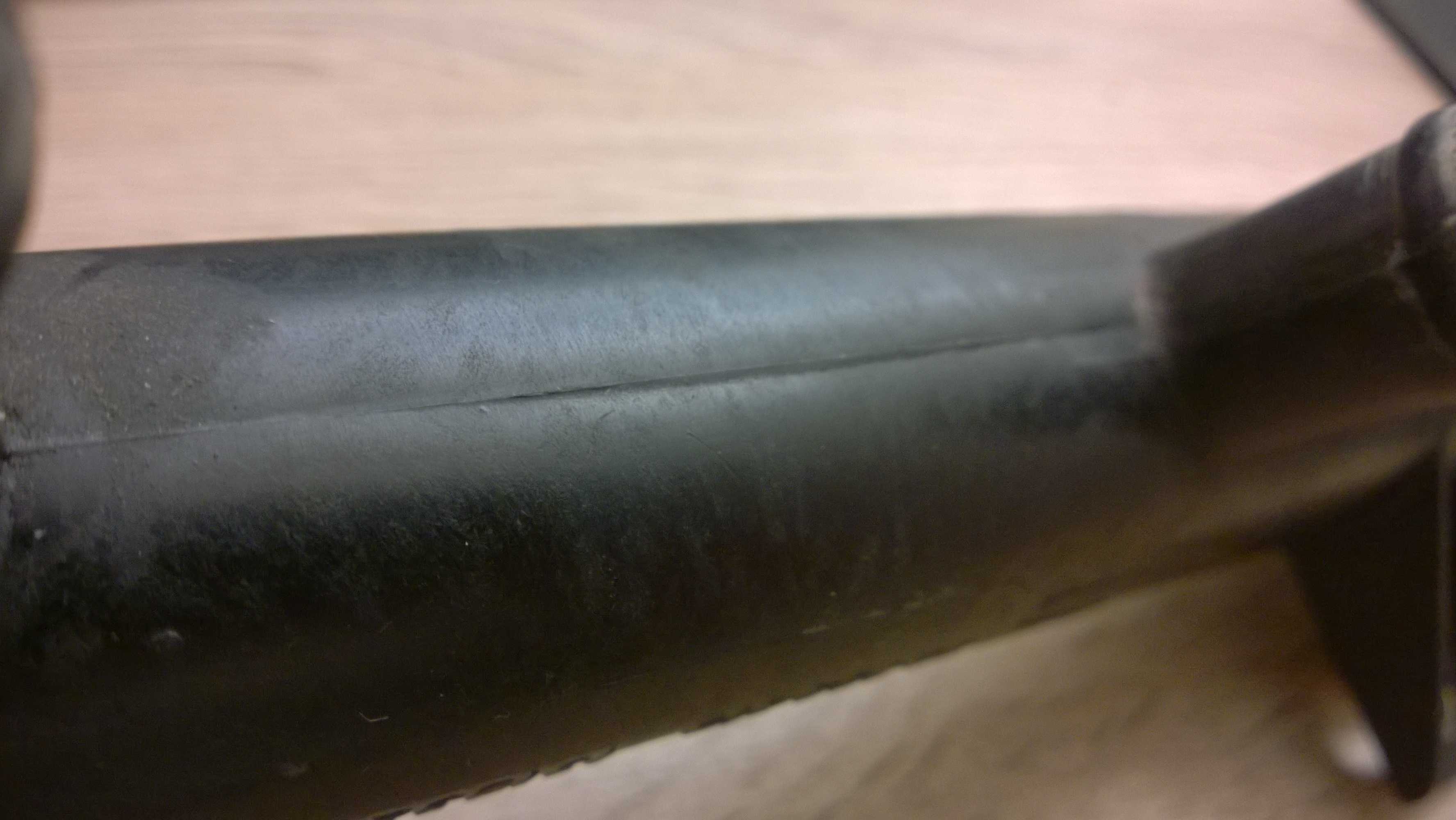

　　从安装边界来看，主管路的有效通径能够满足2.0L排量涡轮增压机型的冷却液流量需求，在发动机额定转速下不会产生过大的流阻，弯头位置的曲率经过流场仿真优化，减少了冷却液转向时的湍流损失，降低水泵的工作负载。整个管路的外形尺寸严格参照原车实车测绘数据还原，所有安装点的相对位置公差控制在装配允许范围内，替换原车损坏管路时无需额外修改周边部件，直接对位安装即可。设计过程中重点考虑了售后替换的适配性，接头尺寸完全沿用原车规格，用户更换时可以直接沿用原车的卡箍与连接软管，不需要额外采购配套配件。这类管路在长期使用后容易因为冷却液腐蚀、振动疲劳出现渗漏问题，精准的三维结构能够为售后配件生产、改装管路定制提供准确的尺寸参考，也能帮助维修人员提前预判安装过程中的干涉点，提升维修作业的效率。
