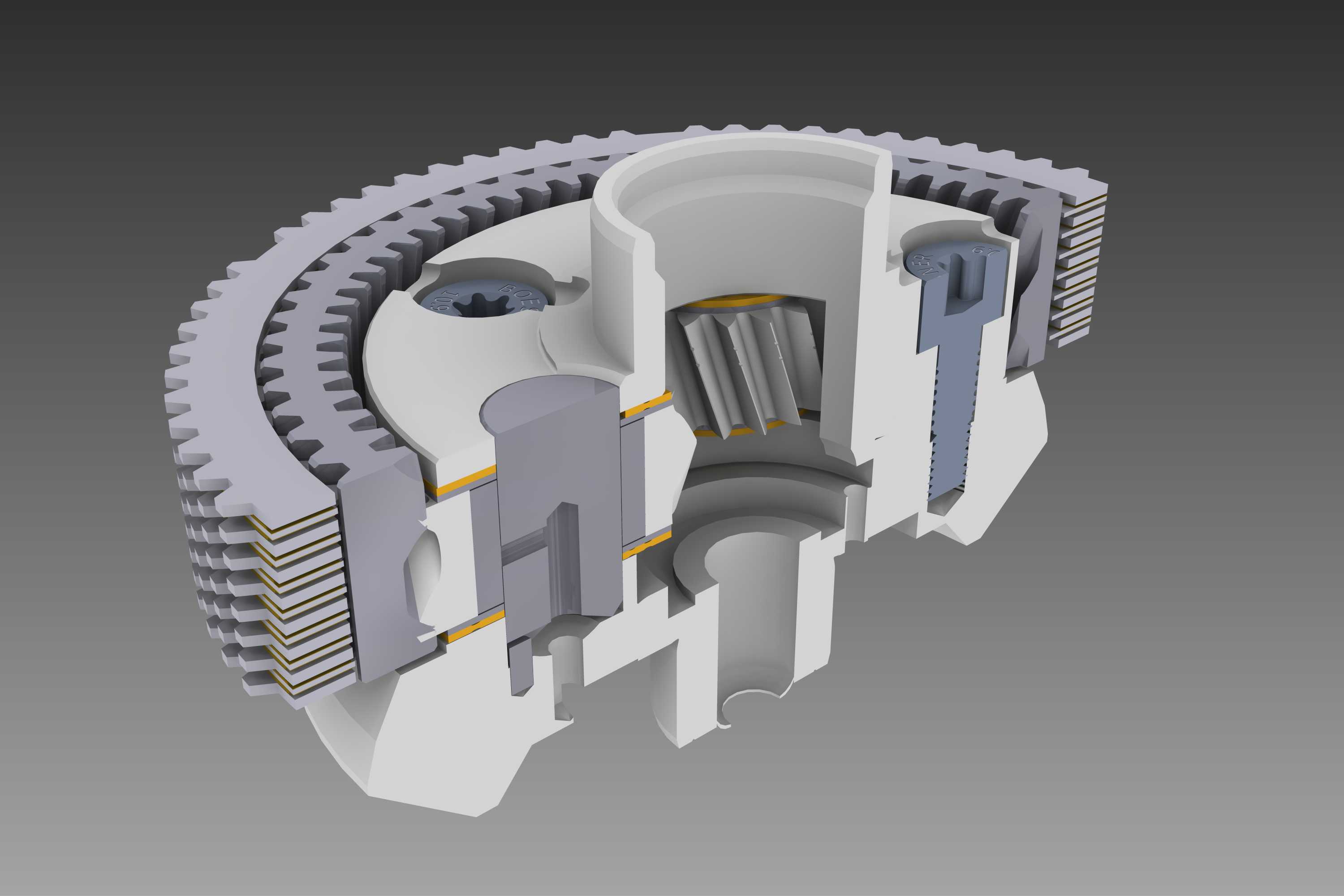

Calibra C20LET四驱分动传送箱结构

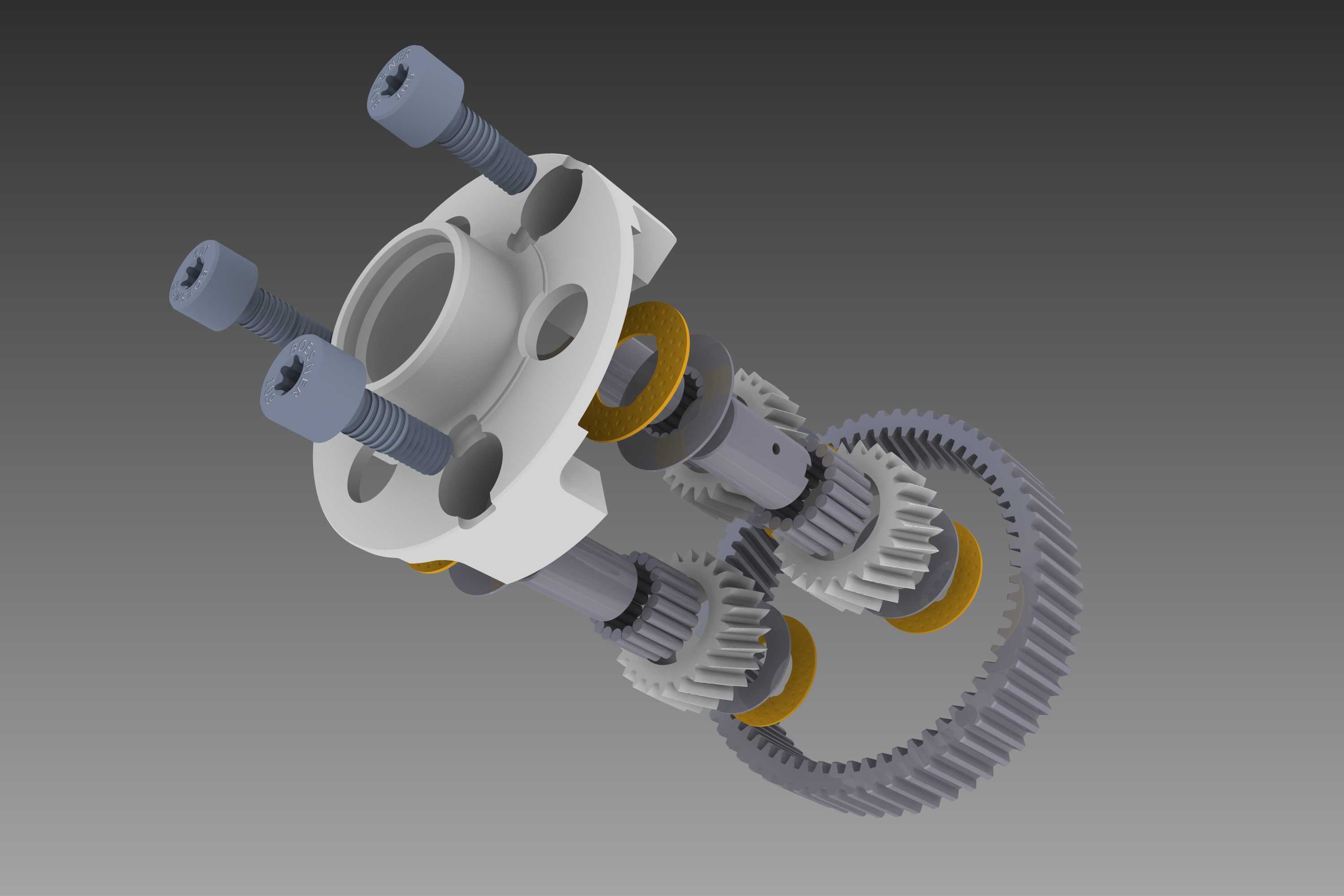

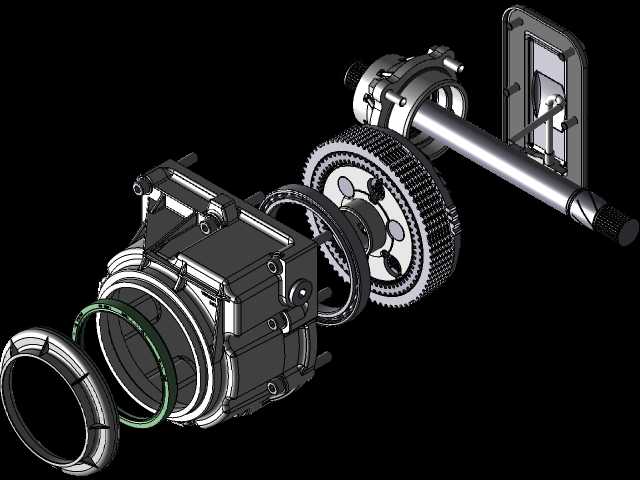

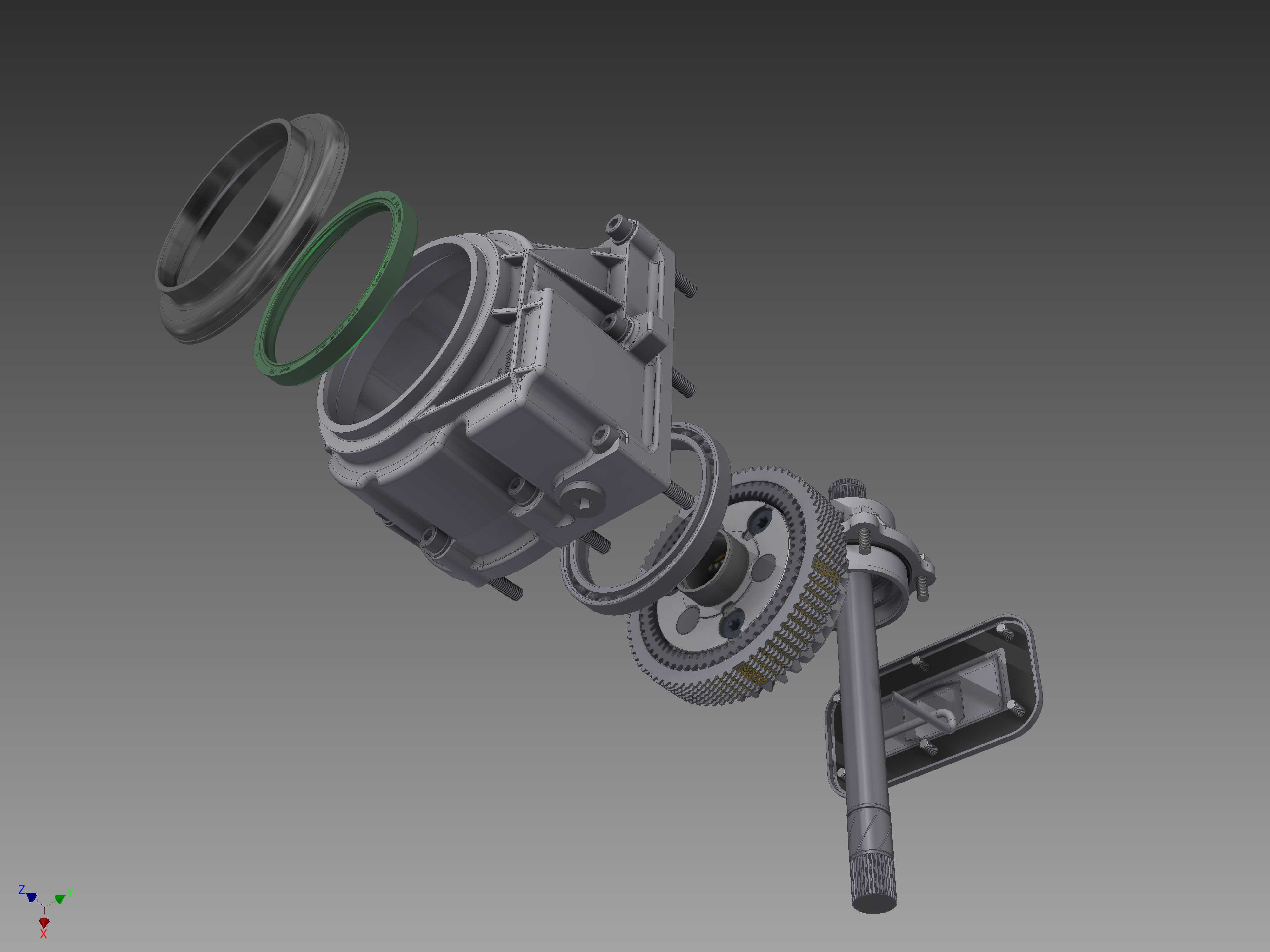

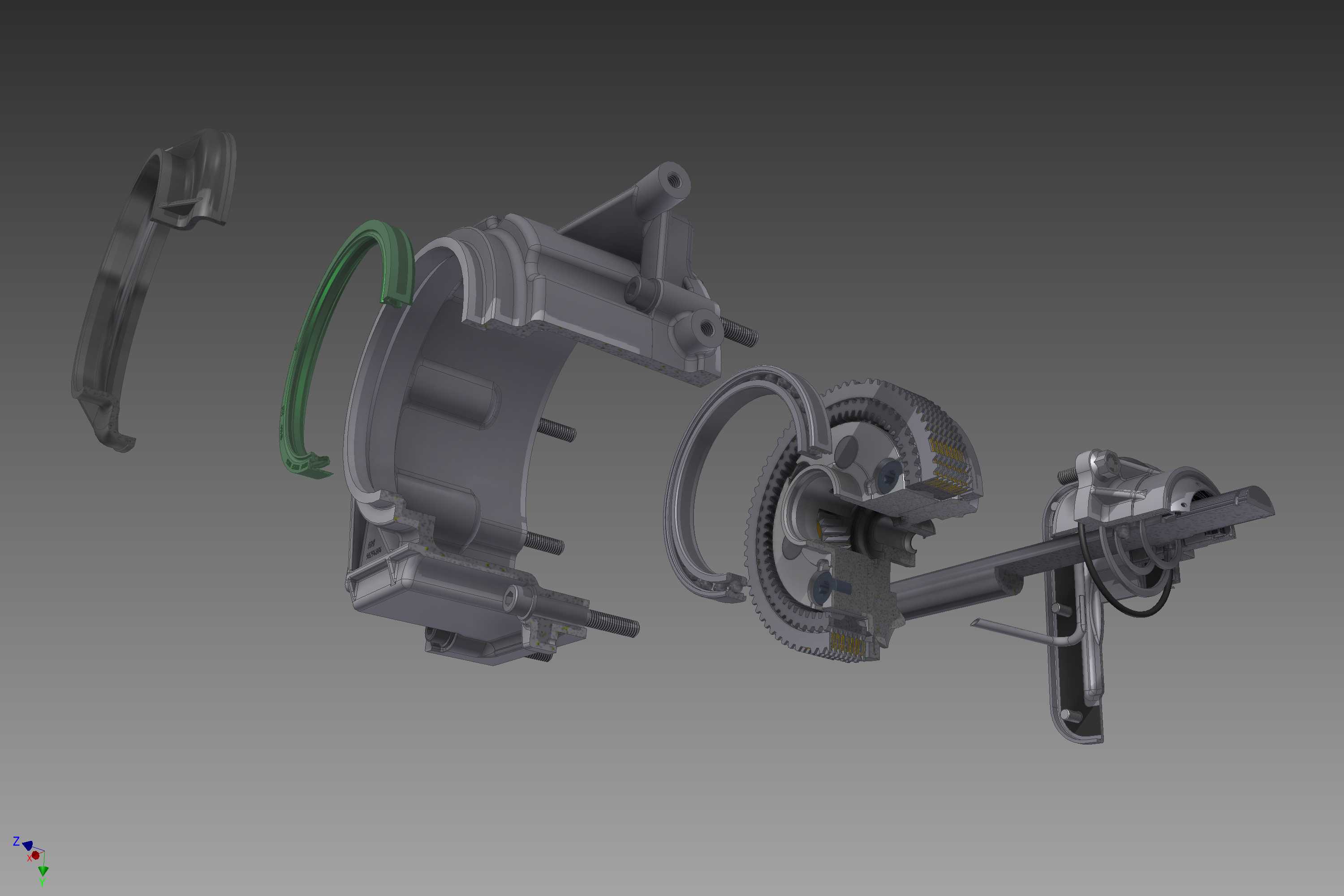

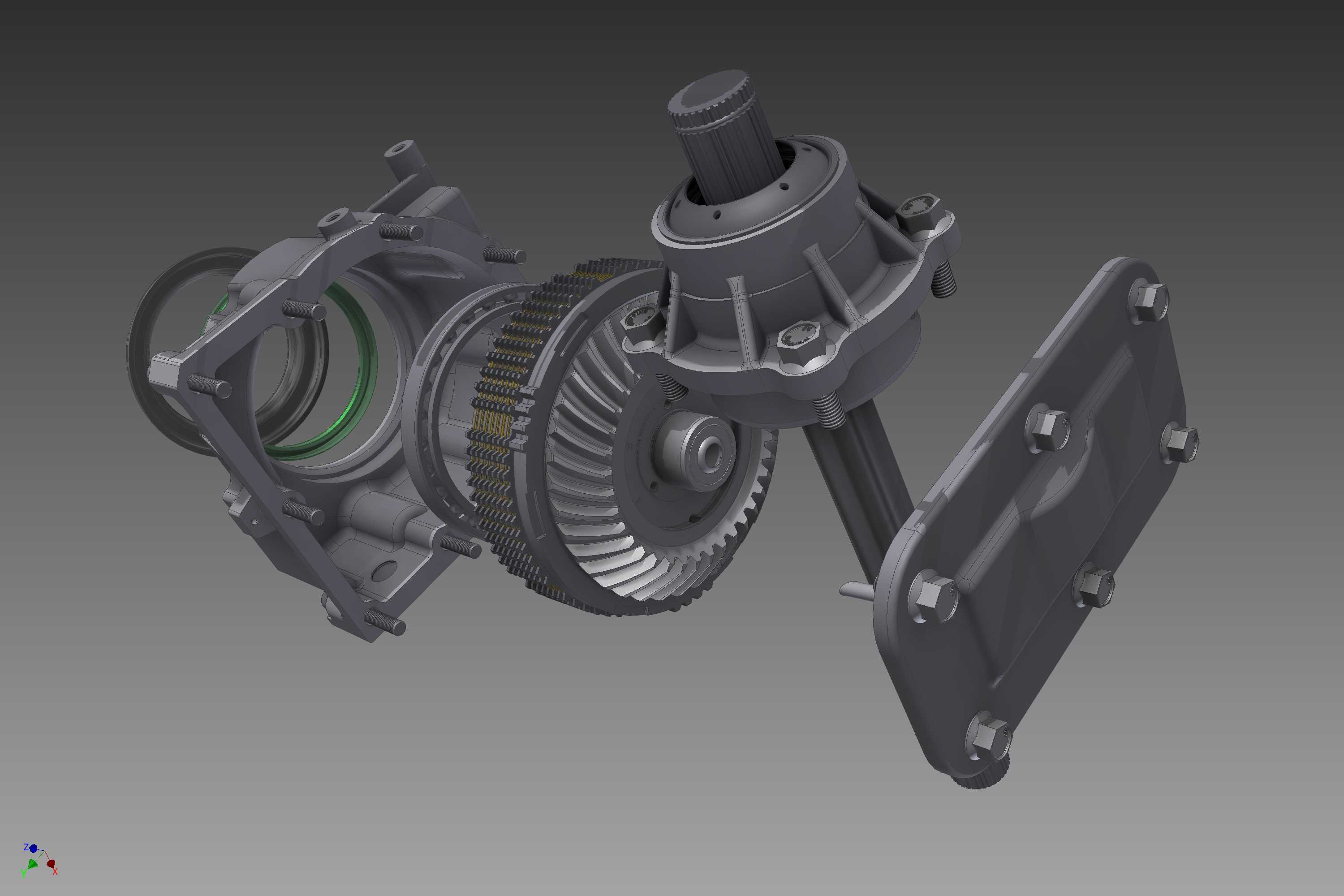

　　这款分动传送箱主要适配横置前驱平台升级四驱架构的传动需求，在越野改装、赛事性能升级场景中承担核心动力分流作用，能够把变速箱输出的动力按设定比例分配到前后驱动桥，同时带有的锁止组件可以在单侧车轮打滑时锁止前后轴转速差，避免动力空耗，提升非铺装路面的通过能力。从结构设计来看，整体采用铸铝壳体配合加强筋布局，在控制整体重量的同时保证安装点位的结构强度，壳体结合面预留密封胶槽与螺栓孔位，能够满足高负荷工况下的密封要求，避免齿轮油渗漏。内部传动核心采用斜齿主减齿轮配合花键输出轴的组合，斜齿结构相比直齿能够降低传动噪音、提升啮合重合度，承受更大的扭矩输入，花键轴的齿形参数经过匹配调校，和原厂传动轴的连接公差控制在合理区间，

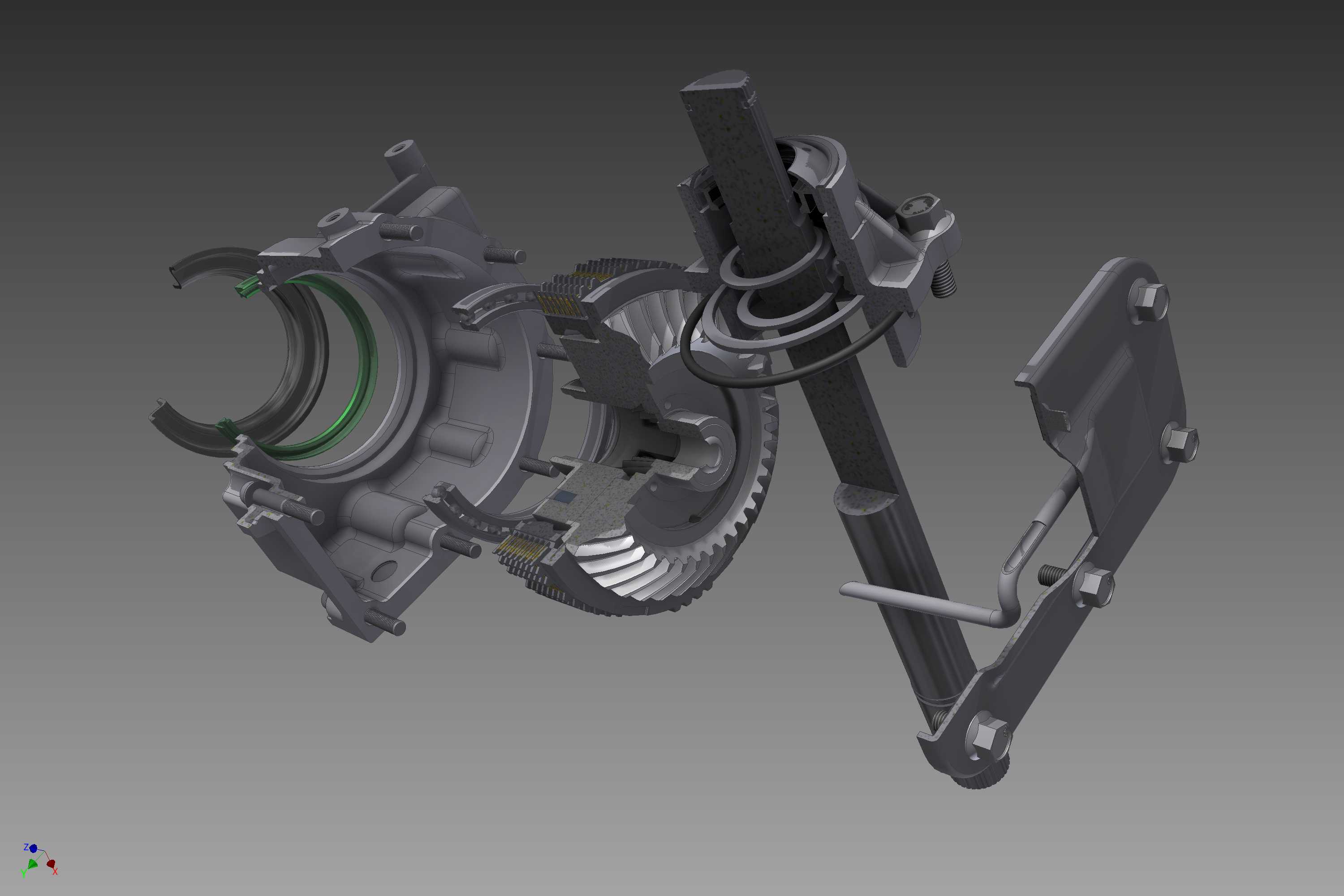

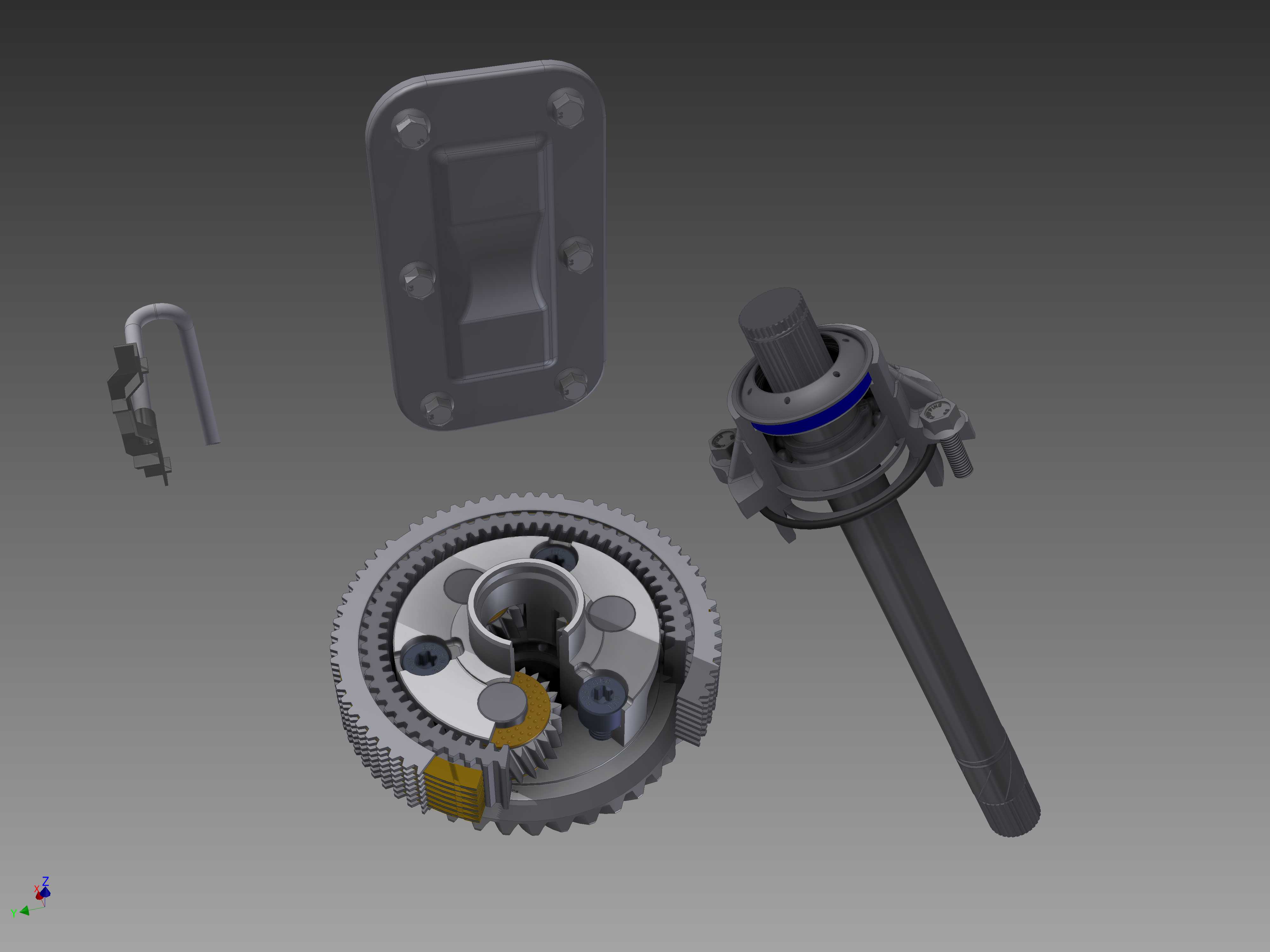

　　避免安装后出现传动旷量。锁止机构采用拨叉结合套的设计，锁止动作响应直接，结合齿的倒角处理能够降低挂接时的打齿风险，日常两驱行驶时机构处于脱开状态，减少不必要的传动损耗，切换四驱锁止模式后可实现前后轴刚性连接，满足极端路况的动力传递需求。安装边界方面，箱体主固定点位和原车型变速箱壳体的安装孔位完全匹配，不需要额外改动机舱布局，输出轴的伸出长度、连接法兰的孔距都参照量产四驱部件的参数设计，配套的侧盖采用多螺栓紧固结构，既方便后期维护时拆解检查内部齿轮状态，也能保证壳体整体的刚性，避免大扭矩输出时出现壳体形变。设计过程中重点考量了传动部件的润滑路径，壳体内部预留导油槽结构，齿轮运转时带起的润滑油可以通过导油槽流向轴承、花键等易磨损位置，保证持续高负荷运转时的润滑效果，减少部件异常磨损。各旋转部件的轴承选型匹配对应转速与载荷要求，轴向间隙通过调整垫片控制在合理范围，避免运转过程中出现轴向窜动影响齿轮啮合精度。
