路虎发现二前下减震座Bilstein减震适配结构

　　在硬派越野车型的底盘悬架系统开发中，前悬下减震座是连接减震器芯体与下摆臂、副车架的核心受力构件，这一适配Bilstein减震器的前下减震座结构，针对路虎发现二的越野使用场景做了针对性的结构优化。日常越野穿越过程中，车辆前轮会频繁受到来自颠簸路面的纵向冲击、侧向拉扯，甚至交叉轴工况下的扭转力矩，减震座不仅要承担减震器传递的往复阻尼力，还要为减震器下端提供稳定的定位基准，避免减震器工作过程中出现偏摆、窜动，防止油封异常磨损导致减震器漏油失效。

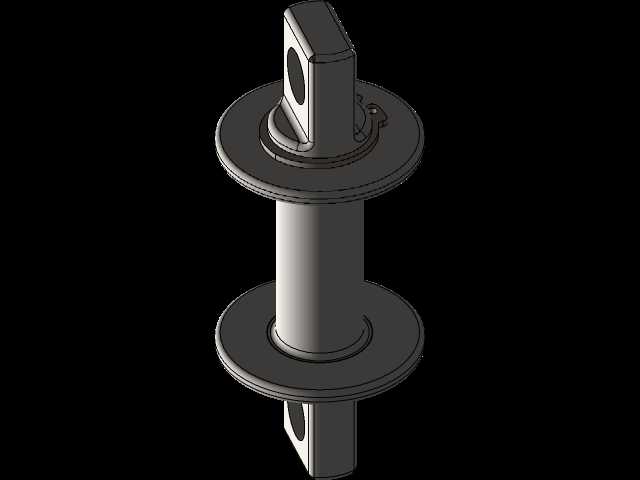

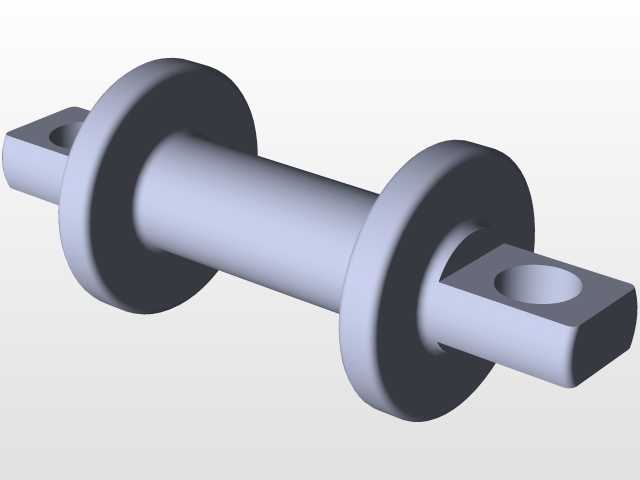

　　从结构设计逻辑来看，该减震座采用双法兰盘式的主体结构，上下两个圆形法兰盘之间为等径直筒段，直筒段内径与Bilstein减震器的下安装杆径做了间隙配合设计，配合公差控制在H7/h6区间，既保证安装时减震器杆体能顺利穿入，又能限制杆体的径向晃动量。上下法兰盘的边缘做了圆弧过渡处理，避免应力集中，法兰盘的厚度经过载荷校核，能够承受最大12kN的瞬时冲击载荷，满足越野工况下的强度要求。上端的带孔耳片结构是与车身侧安装点的连接位，孔位内预留了衬套安装空间，可压入橡胶金属衬套，过滤行驶过程中传递到车身的高频振动，提升驾乘舒适性。

　　设计过程中特意在直筒段靠近下端法兰的位置预留了弹性挡圈安装槽，选用普罗坦19-919-BL规格的布什配套弹性挡圈，挡圈嵌入槽内后可以对减震器下端形成轴向限位，防止车辆在极限拉伸工况下减震器从支座中脱出，相比传统的螺栓锁紧结构，弹性挡圈的安装效率更高，同时轴向定位精度更稳定，不会因为螺栓松动出现定位失效。下端的对称耳片结构则是与下摆臂安装位的对接结构，两个耳片的同轴度公差控制在0.05mm以内，保证安装销轴穿入后不会出现卡滞，销轴与耳片孔之间同样预留了衬套安装余量，可适配不同硬度的聚氨酯衬套，满足公路行驶、越野穿越等不同场景下的刚度需求。

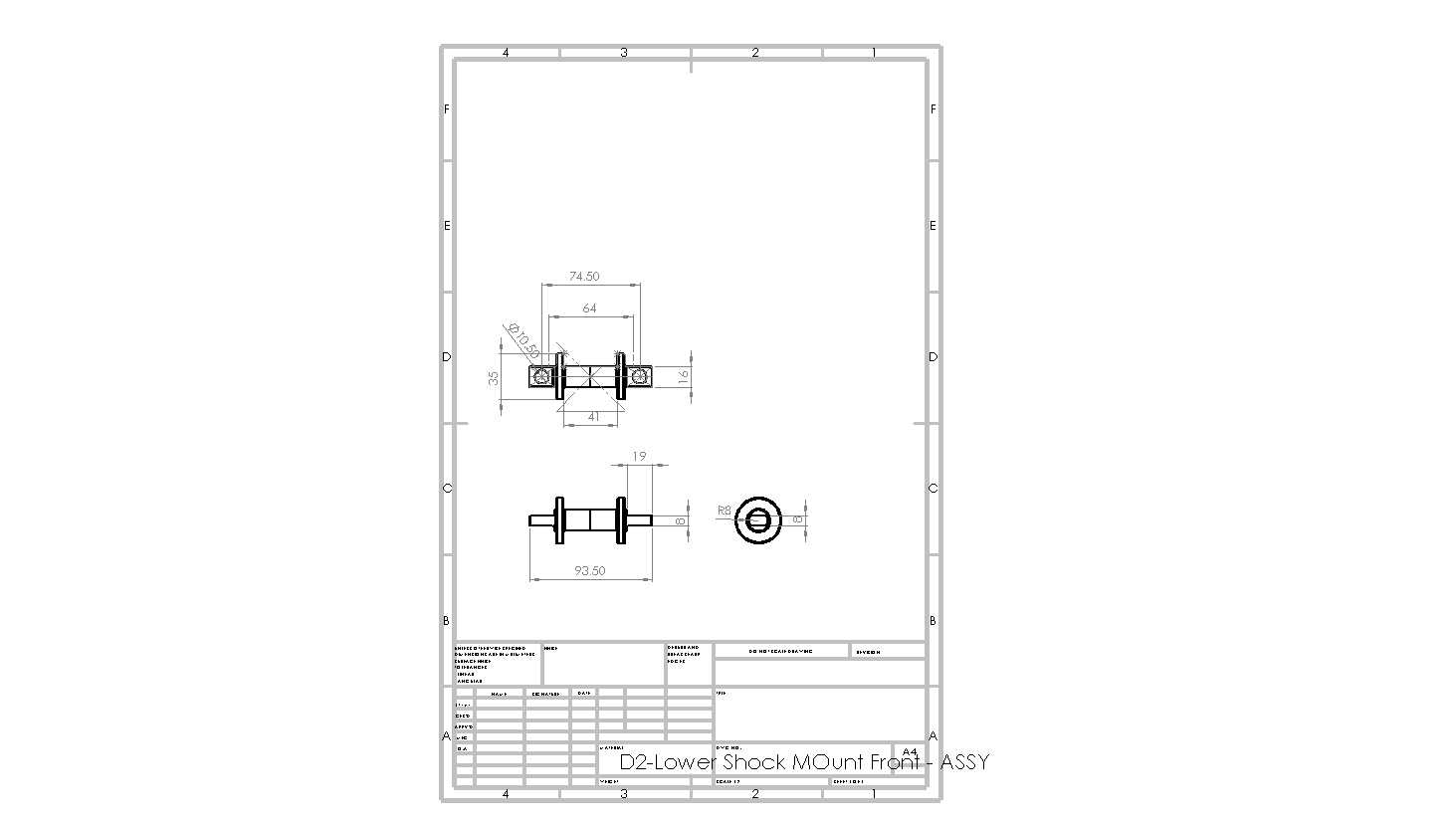

　　从安装边界来看，该减震座的整体轴向长度适配路虎发现二原前悬减震器的安装行程，上下法兰盘的外径小于周边转向拉杆、刹车管路的最小运动间隙，不会在车轮上下跳动、转向过程中与周边部件发生运动干涉。上端耳片的安装孔位与原车安装点完全对齐，不需要对车身安装位做任何改装即可直接适配，下端耳片的孔位间距与Bilstein减震器的下安装叉脚尺寸匹配，安装时只需要压入对应衬套、穿入锁紧销轴即可完成装配，整体替换安装的工序耗时控制在半小时以内，适合售后改装、维修替换场景使用。结构表面没有多余的凸起结构，所有棱角位置都做了倒角处理，避免安装过程中划伤维修人员，也防止应力集中导致的结构开裂问题。
