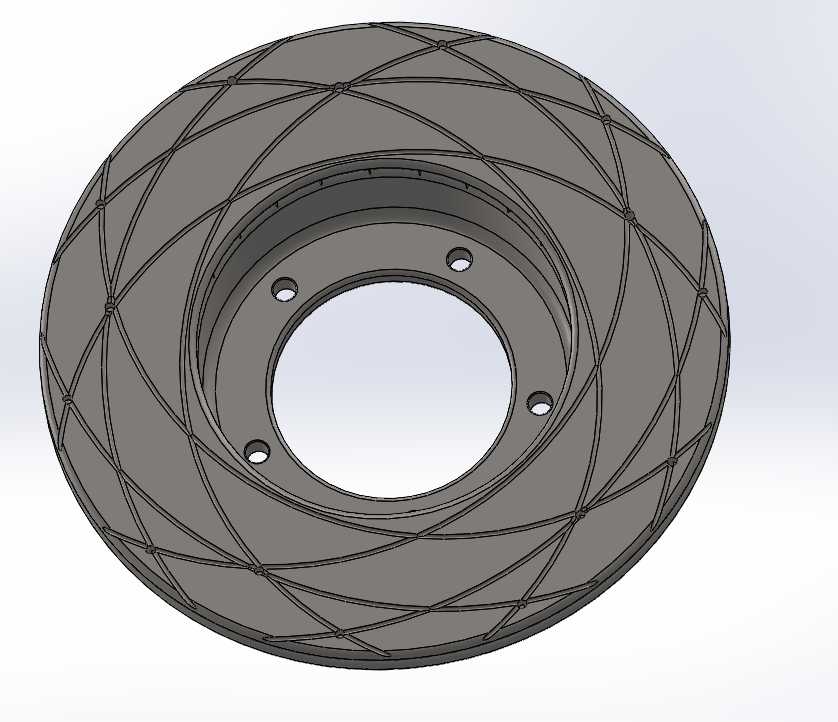

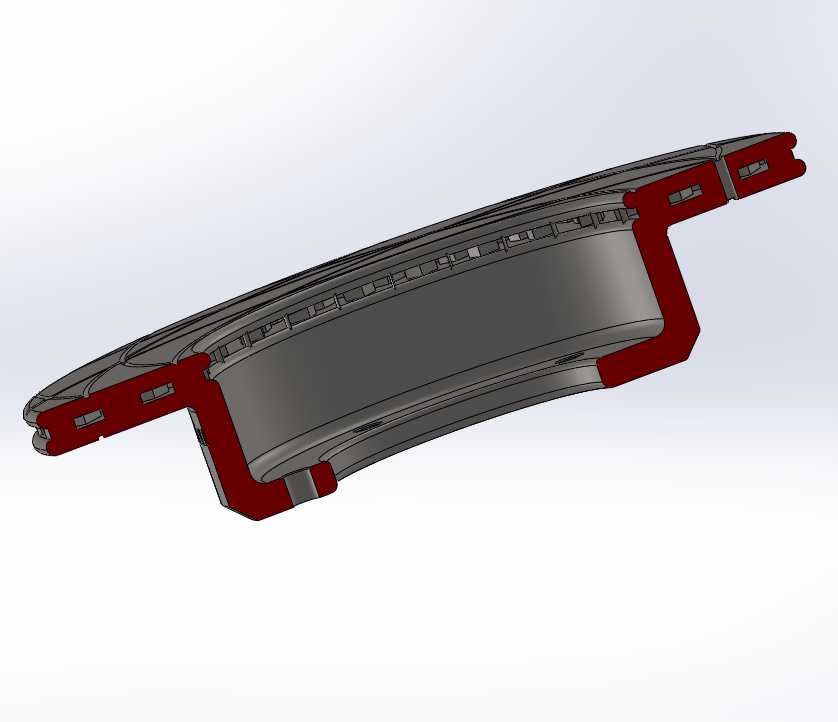

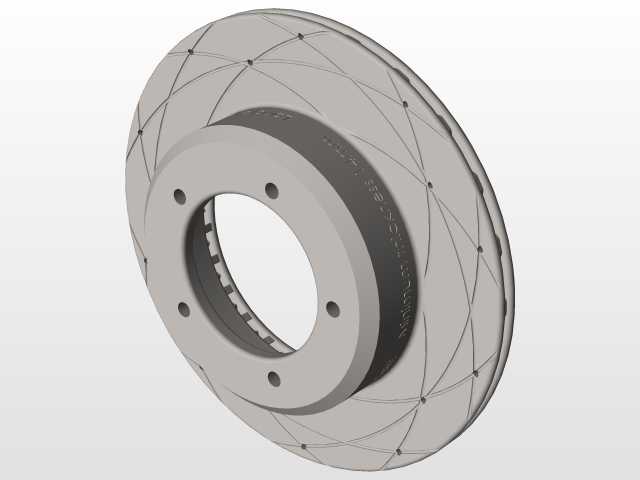

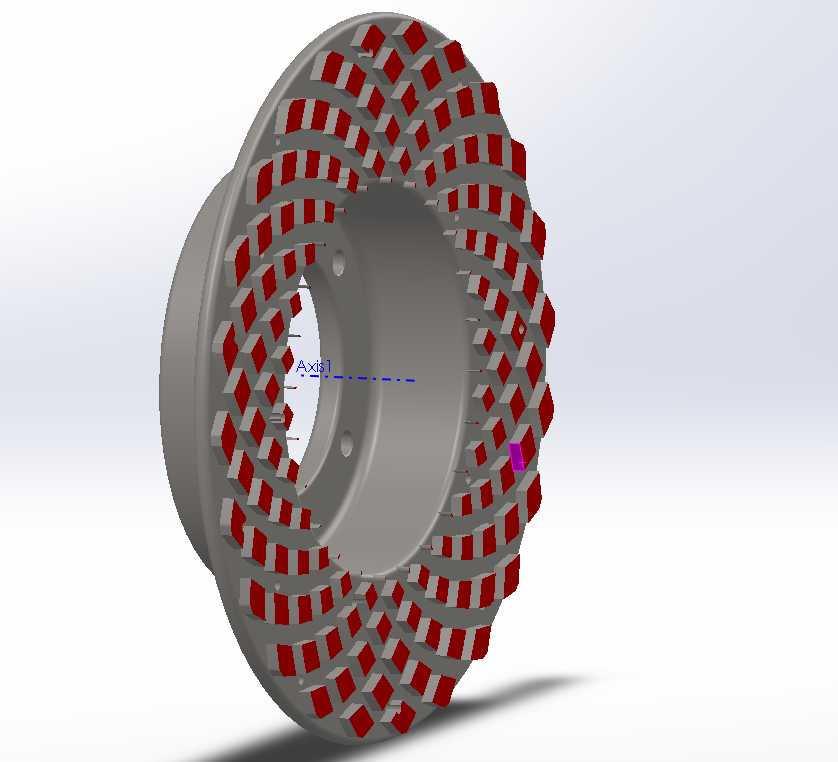

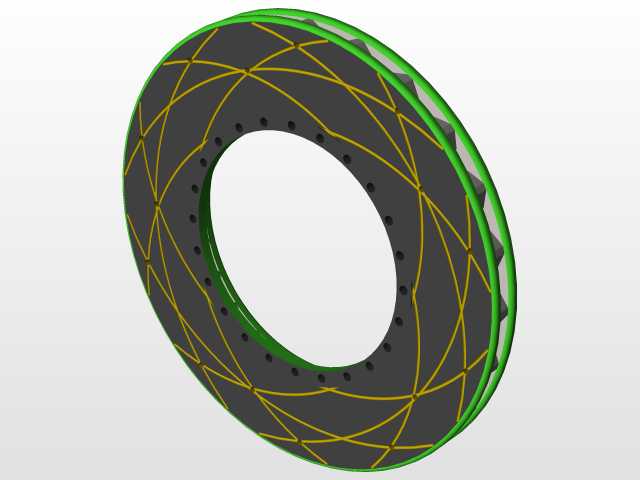

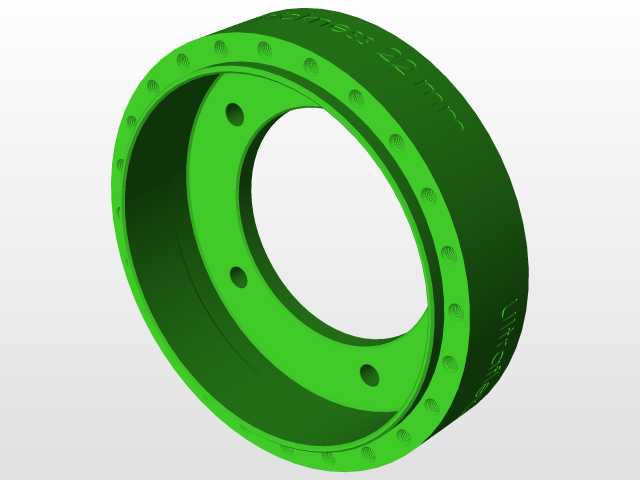

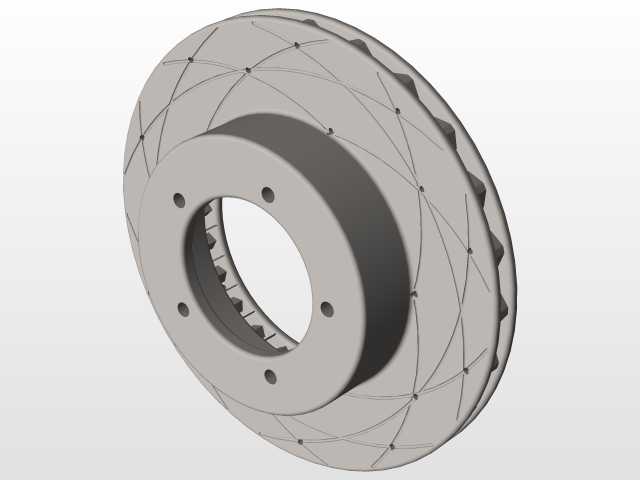

路虎车型制动卡钳带回阀放气嘴结构

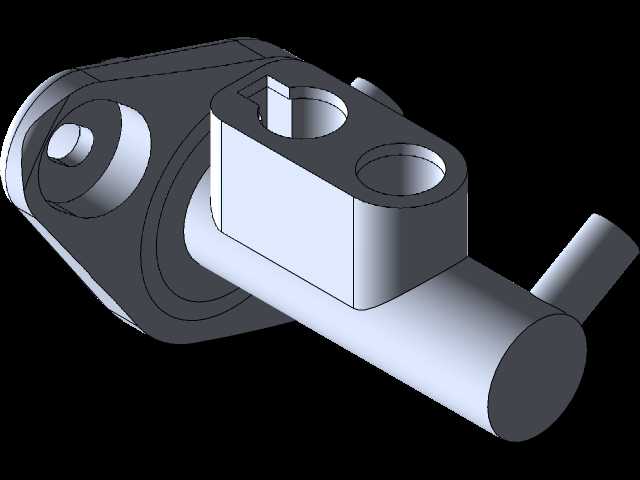

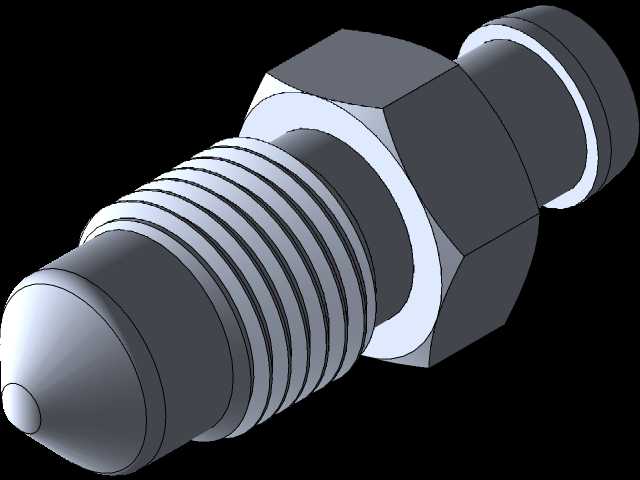

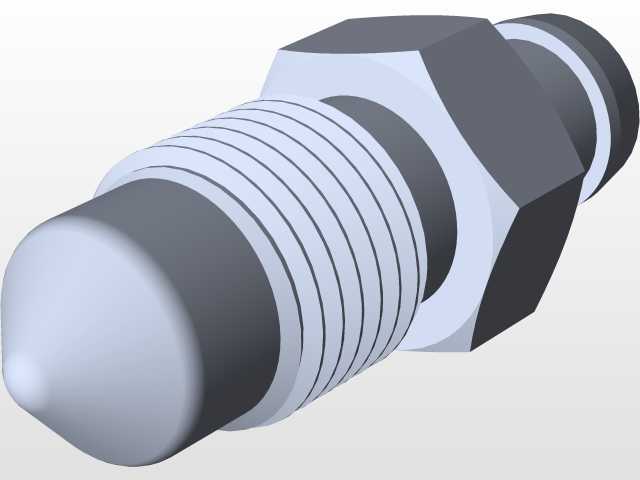

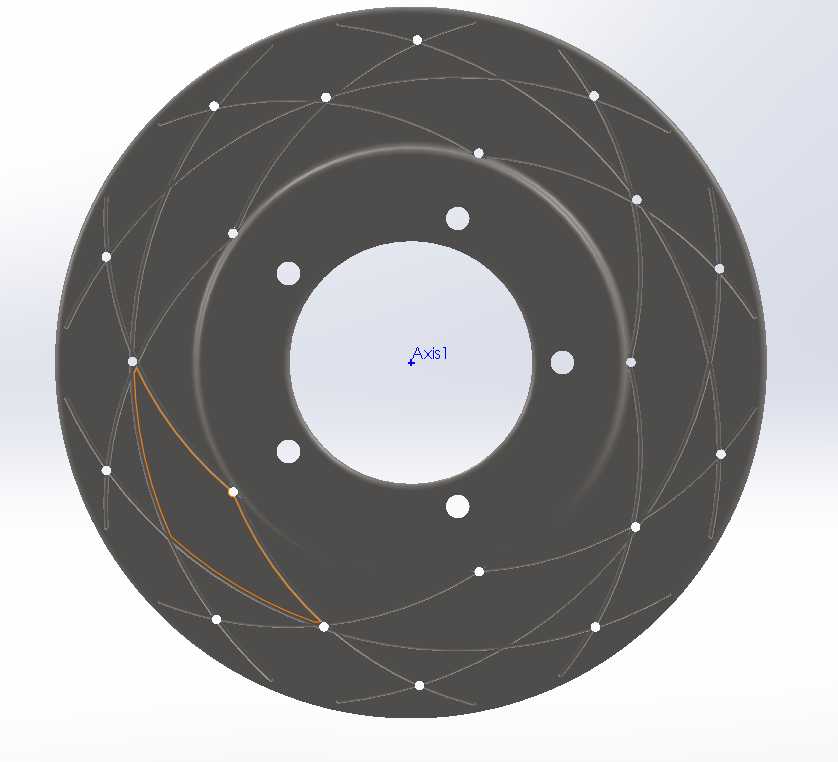

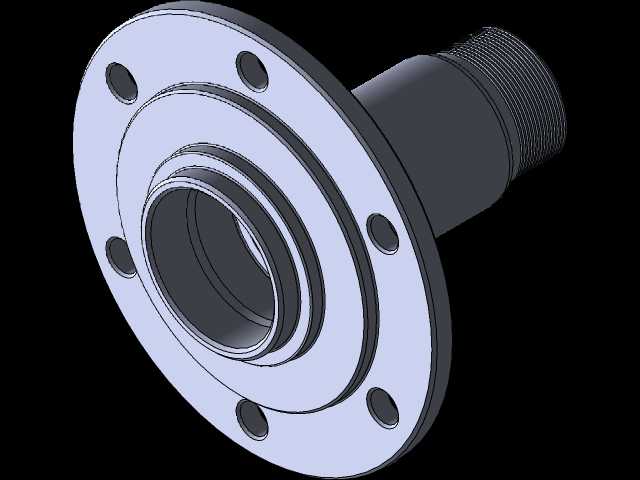

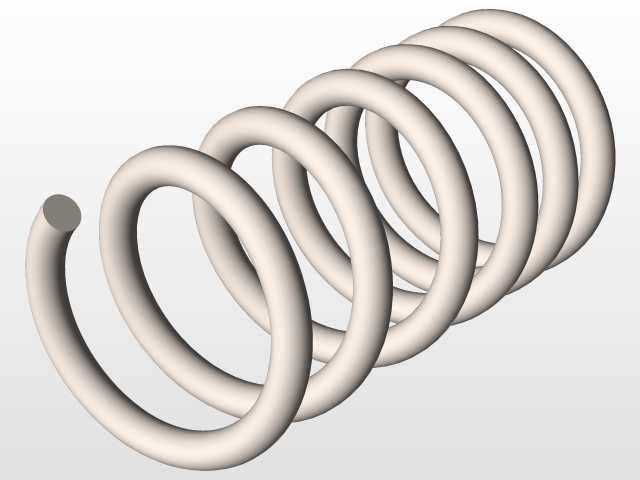

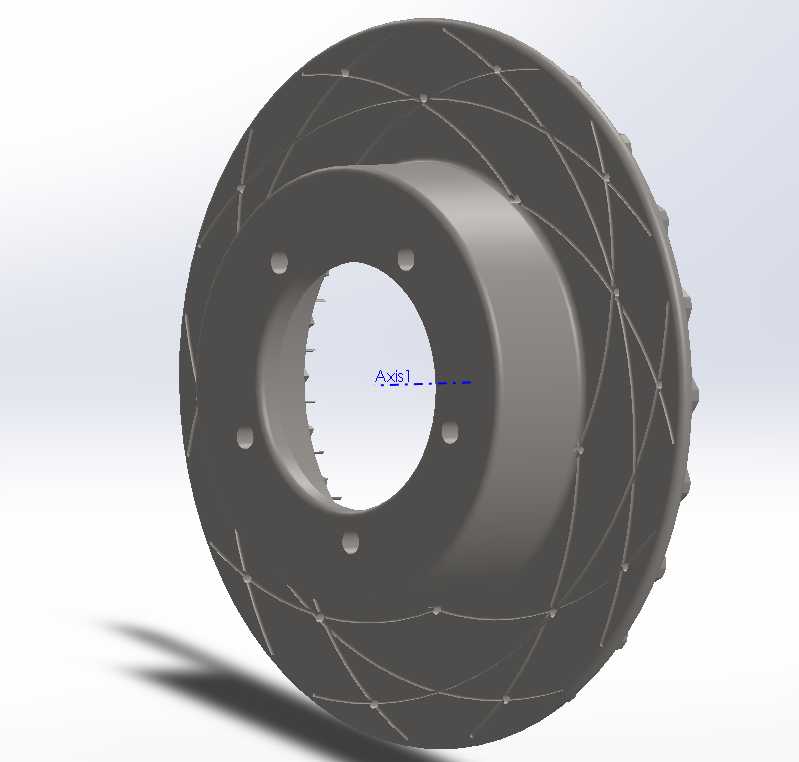

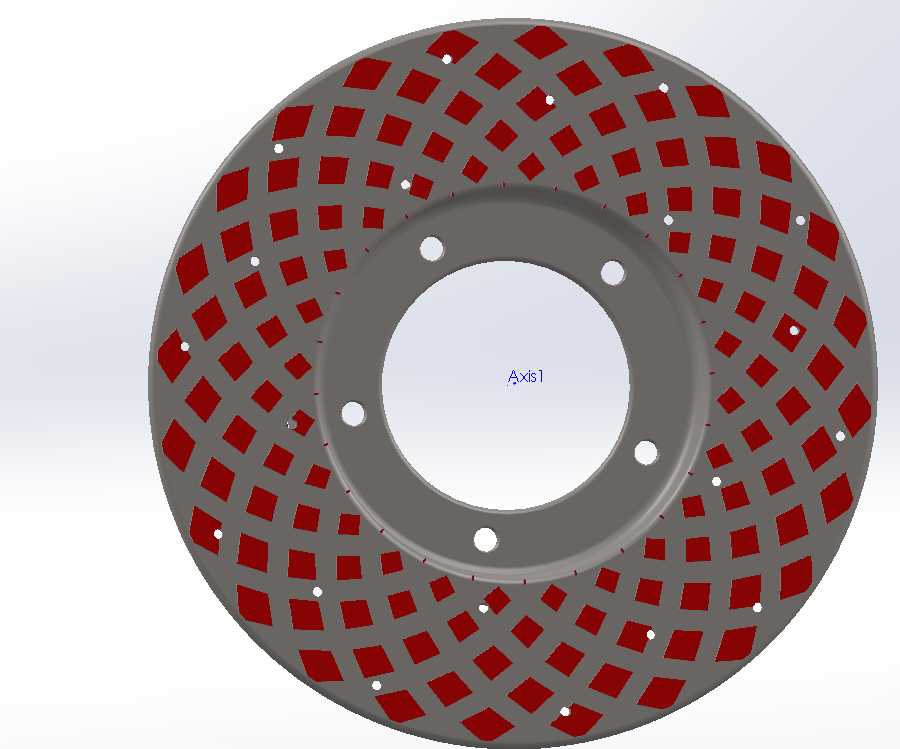

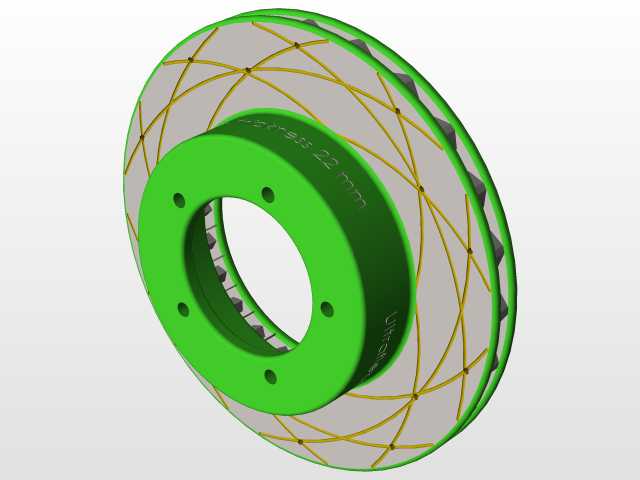

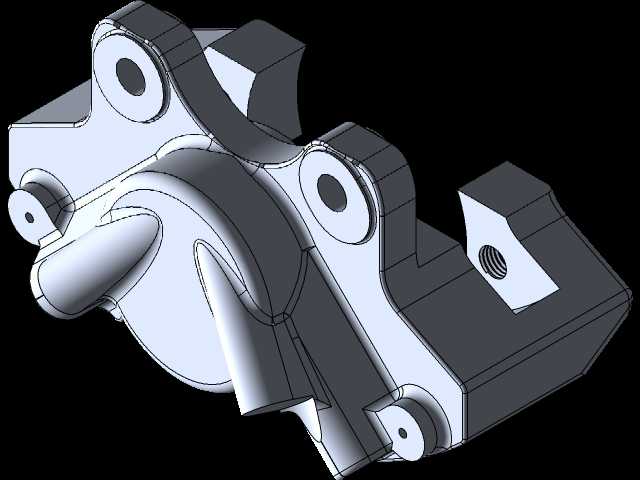

　　该零件作为硬派越野车型后制动卡钳的集成功能组件，核心承担制动回路排气、压力保持的双重作用，适配非承载式车身短轴越野车型的恶劣使用工况，在频繁涉水、大角度倾斜、长距离制动衰减的场景下，可避免制动管路内混入空气导致的踏板虚位、制动力不足问题，同时内置的止回结构能在制动释放瞬间阻断管路回流，维持分泵侧的基础压力，减少制动间隙的冗余量，提升越野路段频繁点刹的响应速度。从结构设计逻辑来看，主体采用块状基座加侧向延伸轴的布局，基座上设置的两个阶梯孔分别对应卡钳本体的安装定位与放气通路连接，其中大直径孔为安装过孔，匹配卡钳壳体上的定位凸台，保证装配后放气嘴的倾斜角度符合排气操作的人机工程要求，即车辆举升后维修人员无需大幅度探身即可完成排气操作；

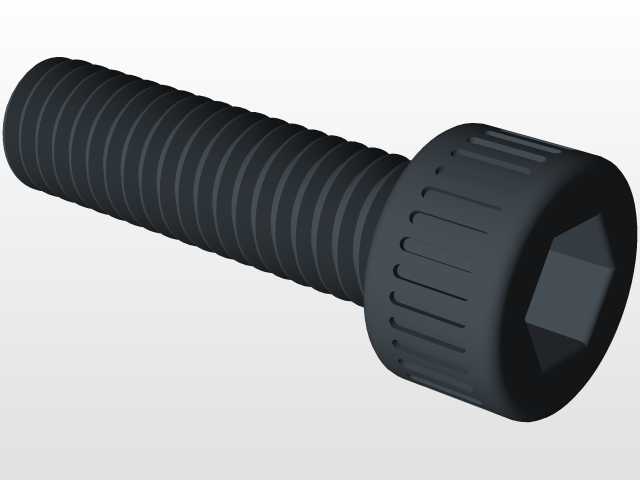

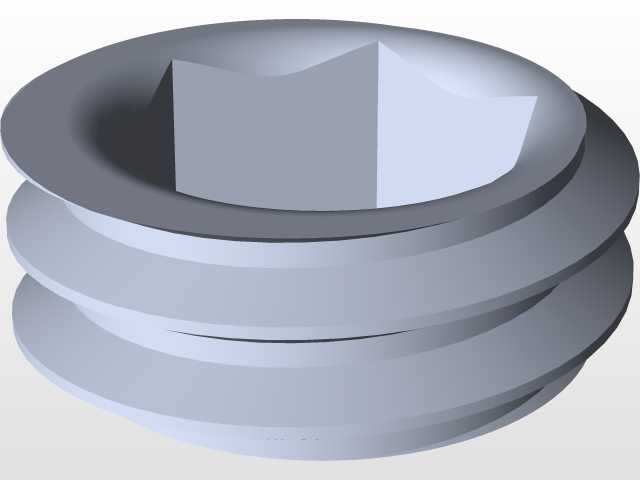

　　小直径孔为气流通道，内置的止回阀采用锥面密封结构，在制动系统加压时阀瓣受压力作用贴紧密封面，阻断放气通路与外界的连通，避免高压制动液泄漏，当进行排气操作时，外接抽气装置或拧松放气螺钉可带动阀瓣抬起，将管路内裹挟空气的制动液引出。侧向延伸的圆柱轴为卡钳壳体的插入定位段，其外径与卡钳上的安装孔采用H7/f6的间隙配合，装配时可沿轴向推入到位后通过侧面的紧定螺钉锁止，该段的长度经过严格校核，既保证插入后有足够的支撑强度承受制动时的侧向冲击力，又不会超出卡钳另一侧的安装面干涉制动片的回位动作。基座侧面的凸块结构为旋拧操作的受力面，设计为六方切边结构，可使用标准开口扳手进行拧紧操作，拧紧力矩设定为12N·m，

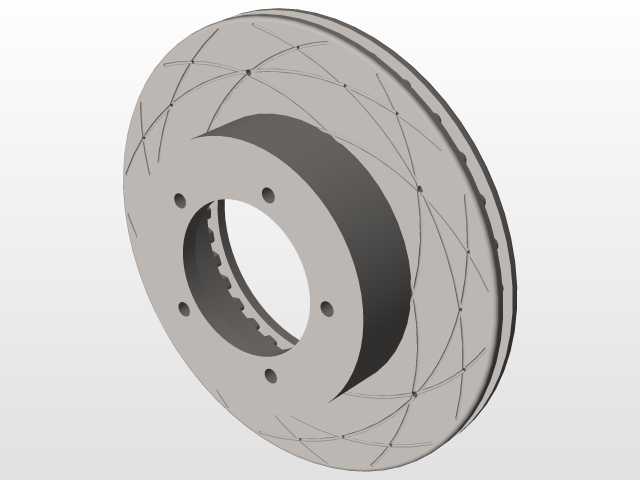

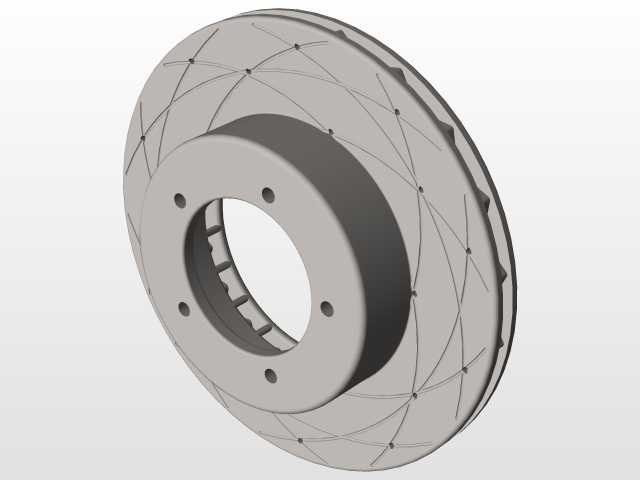

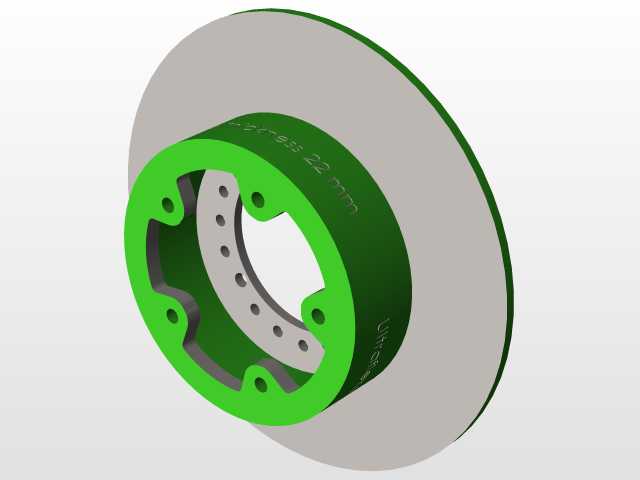

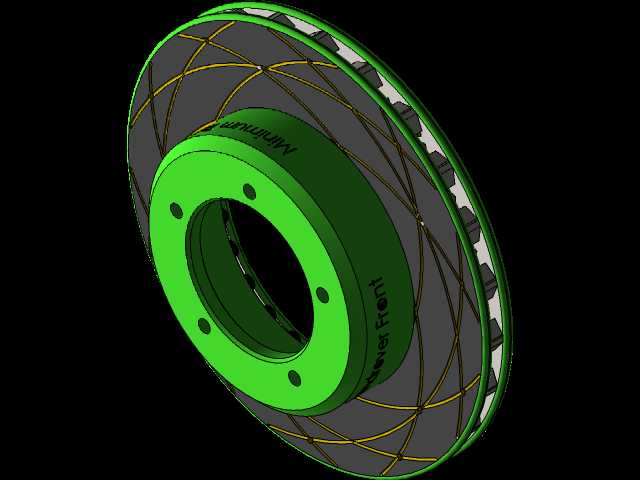

　　避免力矩过大导致基座断裂或密封面变形。针对越野车型经常出现的泥水污染、盐雾腐蚀场景，零件外露面均做了硬质阳极氧化处理，表面硬度达到HV350以上，可抵御行驶中卷起的砂石冲击，同时密封锥面采用研磨工艺处理，粗糙度控制在Ra0.8以下，保证长期使用后的密封可靠性。在安装边界上，该零件装配后突出卡钳本体的高度不超过22mm，避免越野行驶中被路面凸起的石块磕碰损坏，放气口的朝向设计为斜向上45度，既符合排气操作时空气向上聚集的流体特性，又能避免泥水直接灌入放气口造成通路堵塞。适配的车型覆盖经典短轴越野版本与改款发现系列的后制动卡钳，其中前旋翼翼面结构适配卫士车型的卡钳安装空间，后旋翼结构适配发现系列的卡钳轮廓，不同版本的安装接口尺寸保持一致，可实现同平台车型的零件通用化，降低售后配件的储备品类。
