带螺旋桨的小型外转子无刷直流电机结构

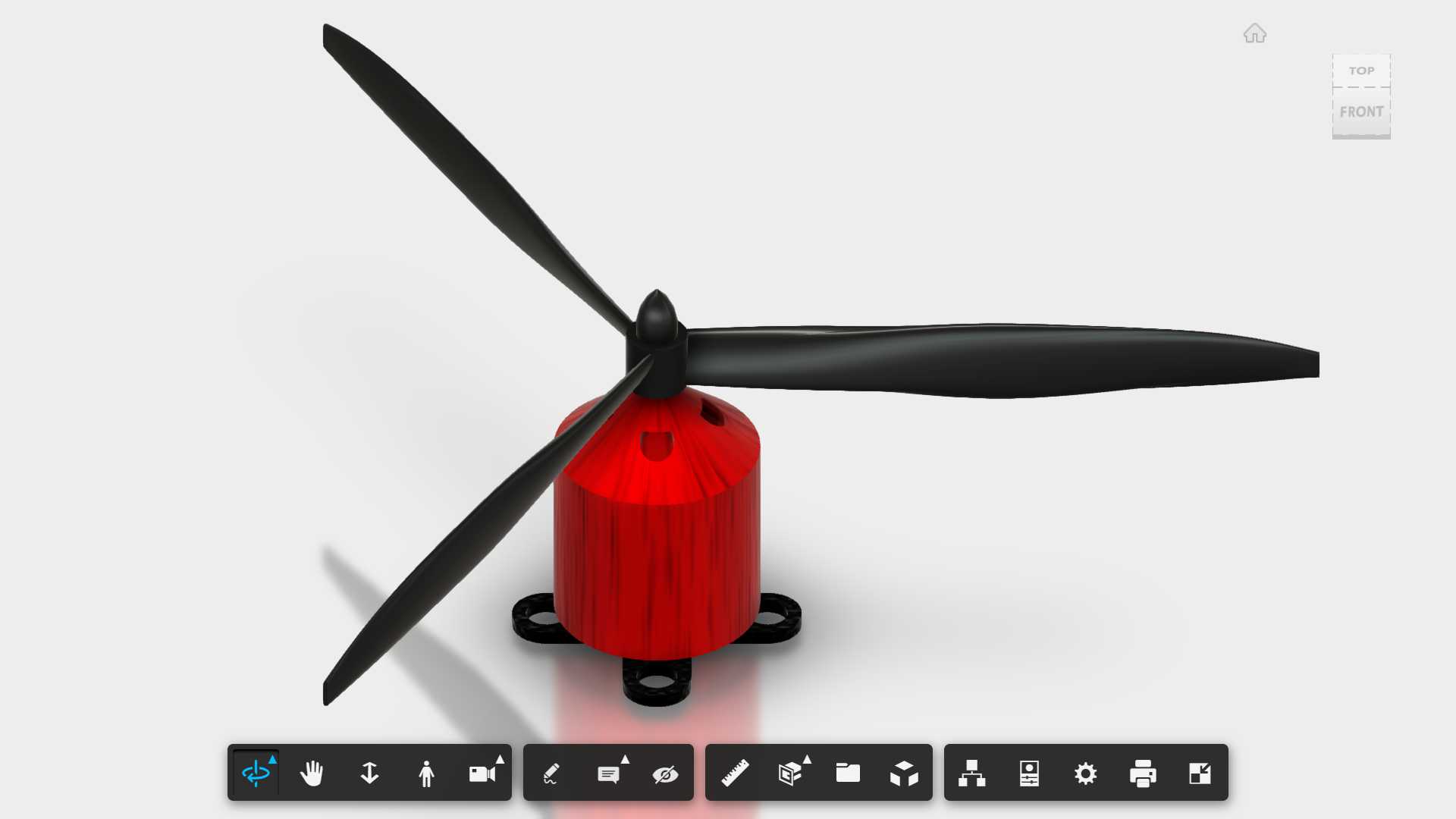

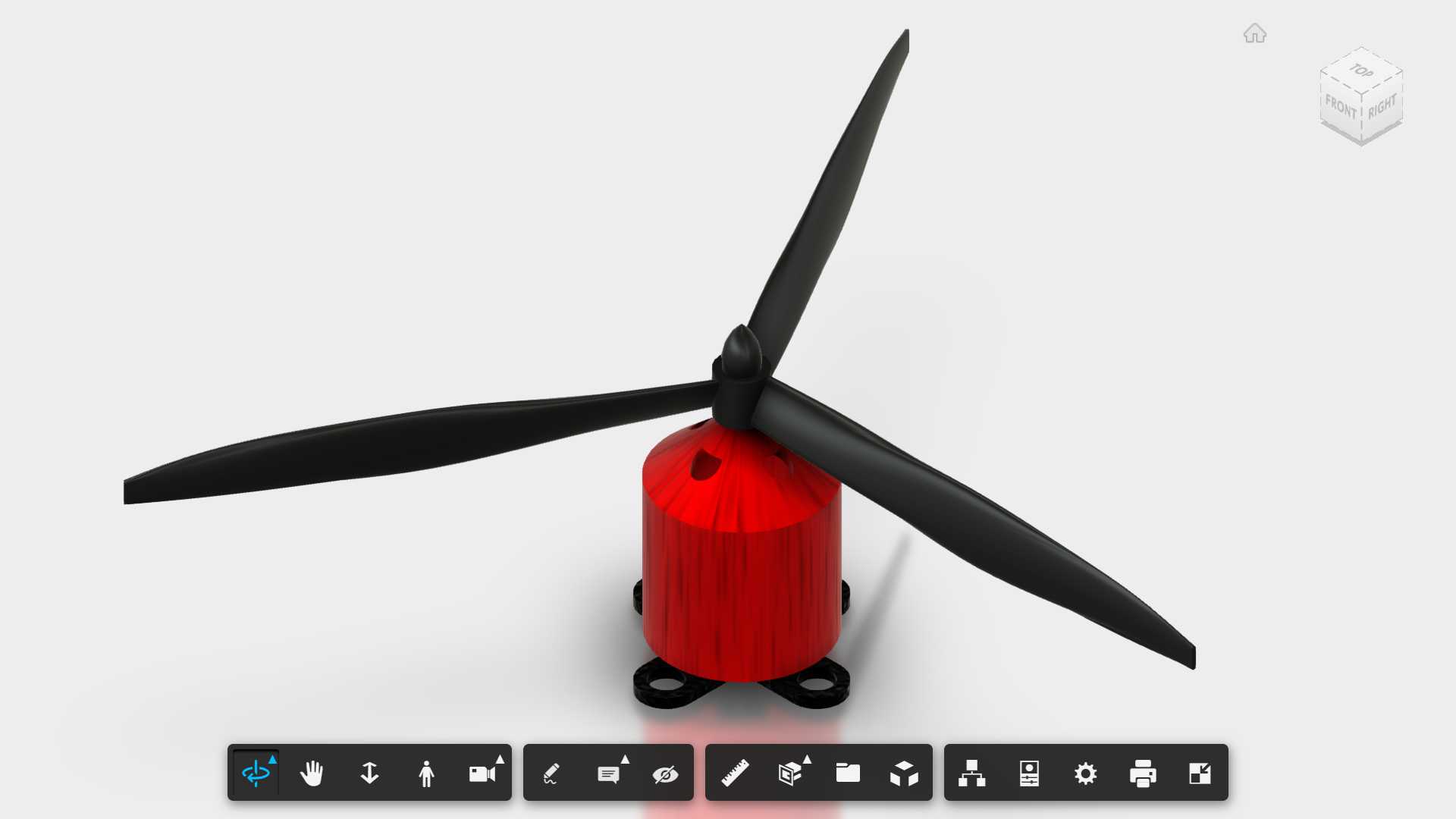

　　这款带三叶螺旋桨的外转子无刷直流动力组件，在小型旋翼无人机、航模固定翼、桌面级小型风冷散热装置、轻载微型移动平台上都有广泛适配空间，区别于传统有刷电机的机械换向结构，它采用电子换相逻辑驱动，运行过程中不存在电刷与换向器的滑动接触磨损，连续运行寿命远高于同功率等级的有刷直流电机，日常维护工作量极低，适合长期部署在不便频繁拆检的小型设备内部。从结构设计逻辑来看，外转子的结构形式让旋转外壳直接与螺旋桨安装座集成，省去了额外的传动连接部件，动力输出路径更短，传动损耗控制在极低水平，同时转子外壳旋转时能带动周边空气形成一定的紊流，可辅助电机绕组散热，降低高负载运行时的绕组温升速率。电机本体采用圆柱形壳体设计，底部预留三个带安装孔的固定支耳，

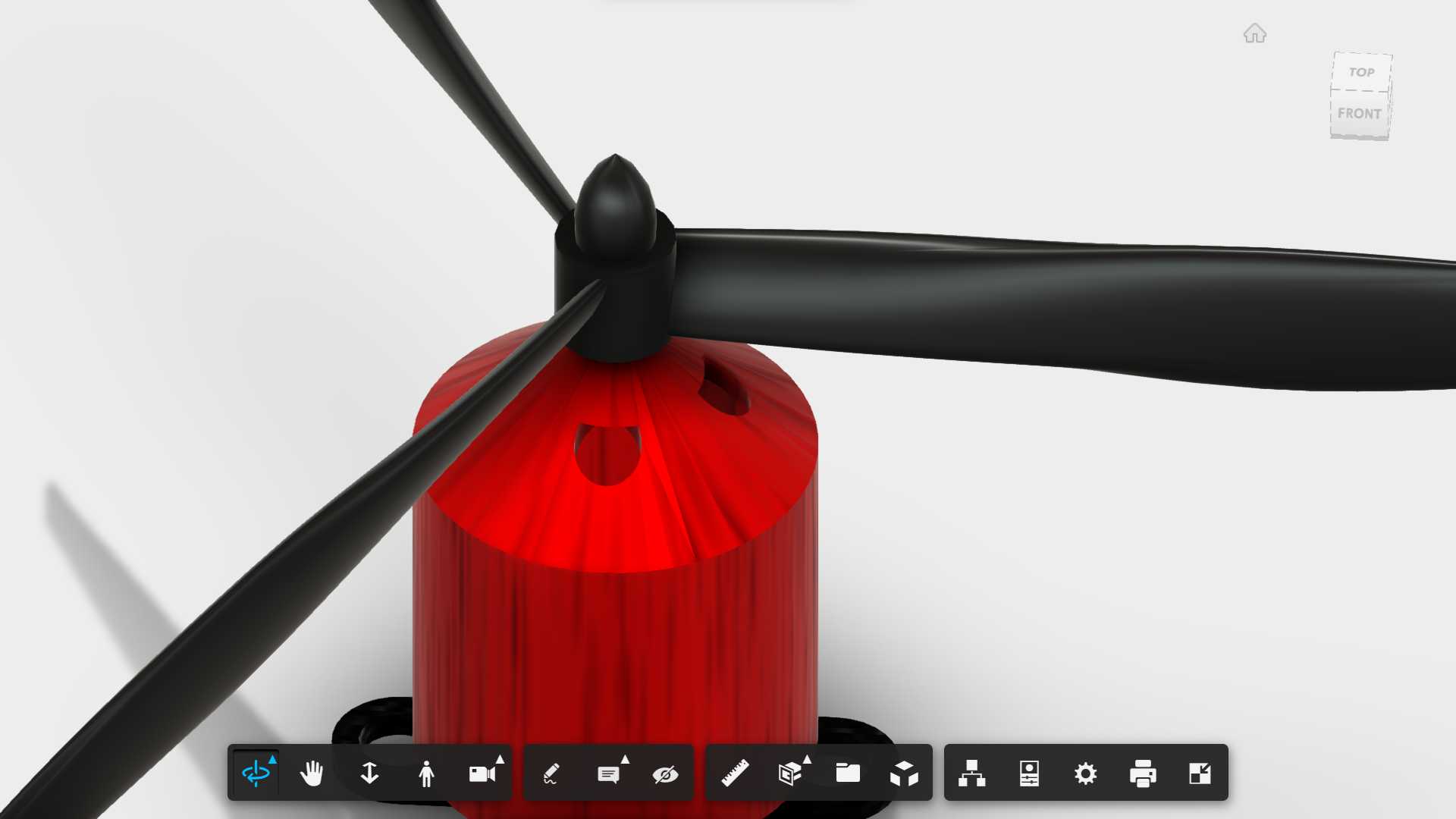

　　支耳的安装孔位做了沉台处理，安装时螺丝头可完全沉入沉台内，不会突出安装面干涉转子旋转，安装边界清晰，设计选型时可直接根据支耳孔位间距预留安装空间，无需额外设计转接结构。配套的三叶螺旋桨采用等强度翼型截面设计，桨根位置做了加厚处理，与电机输出轴的配合面设计有防转定位平面，安装后不会出现高速旋转时桨叶打滑的问题，桨叶从根部到尖部的弦长逐步收窄，翼型安装角随半径增大逐步减小，能在高速旋转时保证不同半径位置的桨叶截面都处于合理攻角区间，既提升气动效率，也能降低旋转过程中的振动噪声。绕组部分采用集中式绕线工艺，定子铁芯冲片做了绝缘涂层处理，可避免绕组与铁芯之间出现击穿短路问题，电机出线位置做了应力释放结构，

　　设备布线时拉扯线缆不会直接作用在绕组焊点上，提升长期运行的可靠性。这类动力组件在选型匹配时，可根据实际负载的推力需求搭配不同螺距、直径的螺旋桨，适配不同的供电电压区间，覆盖从几十克级微型航模到数公斤级小型作业无人机的动力需求，也可经过密封改造后用于小型水下推进装置、管道检测机器人的行走驱动部件，结构扩展性较强。
