带三角安装法兰弯管结构设计方案

　　在流体输送管路系统的现场布设中，受设备安装空间限制、管路走向避让需求，常需要用到异形弯转连接件来完成管路的方向切换，本次涉及的弯管结构，主要适配小通径流体管路的90度转向连接场景，常见于小型液压站油路布设、气动控制回路管路排布、小型冷却系统循环管路搭建等工况，可直接对接两端通径匹配的硬管或软管，完成管路的直角转向过渡。从结构设计逻辑来看，该弯管采用一体化成型思路，将安装法兰与弯转管路本体做整合设计，避免了传统法兰焊接带来的焊缝应力集中、焊渣残留污染管路介质的问题。安装端采用三角分布的安装耳结构，三个安装孔分别位于三角结构的三个端点，相比圆形法兰的整周螺栓固定，三角固定形式在保证安装连接强度的前提下，大幅减少了紧固件的使用数量，

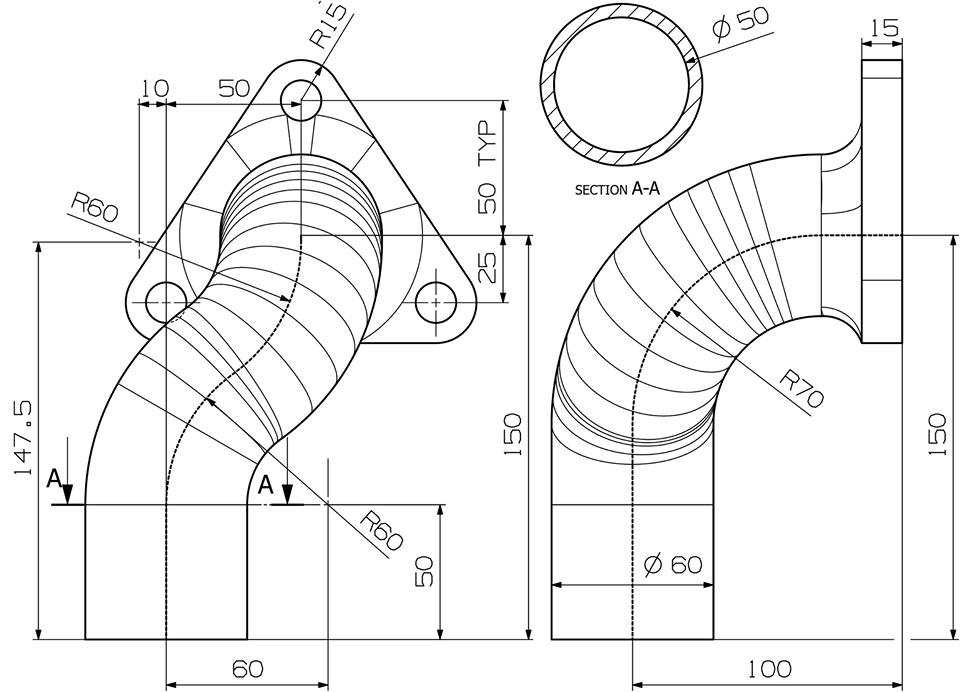

　　同时降低了安装面的加工面积，适合安装空间局促、对连接件重量有一定限制的布设场景。从尺寸边界来看，该弯管的管路主体通径为50mm，下端对接端外径为60mm，弯转段的中心弯曲半径为70mm，整体弯转高度从下端对接面到上端法兰安装面的垂直距离为150mm，上端法兰的厚度为15mm；三角安装耳的外接圆弧半径为R60，顶端安装孔的中心距侧边基准距离为50mm，孔位边缘到法兰外沿的距离为10mm，顶端安装孔的内孔圆角为R15，安装耳侧边到管路主体的垂直距离为50mm，安装耳下端与管路主体的衔接处采用R60的圆弧过渡，避免应力集中。管路弯转段的内壁做顺滑圆弧过渡，没有直角折角，可有效降低流体流经时的局部阻力，减少介质输送过程中的压力损失，

　　同时避免介质中的固体杂质在转角处沉积堵塞管路。安装时仅需对准三个安装孔位，穿入对应规格的紧固件即可完成固定，下端对接端可采用焊接、卡套连接或者法兰对接的形式与下游管路连通，适配多种连接形式的现场安装需求。在建模过程中，需要重点控制弯管段的壁厚均匀性，避免弯转过程中出现外侧壁厚减薄、内侧壁厚堆积的问题，保证整体结构的承压能力一致，同时三个安装孔的位置度需要严格控制，保证安装时能够与对接基座的孔位完全匹配，避免出现强制装配带来的附加应力，影响管路的长期使用密封性。
