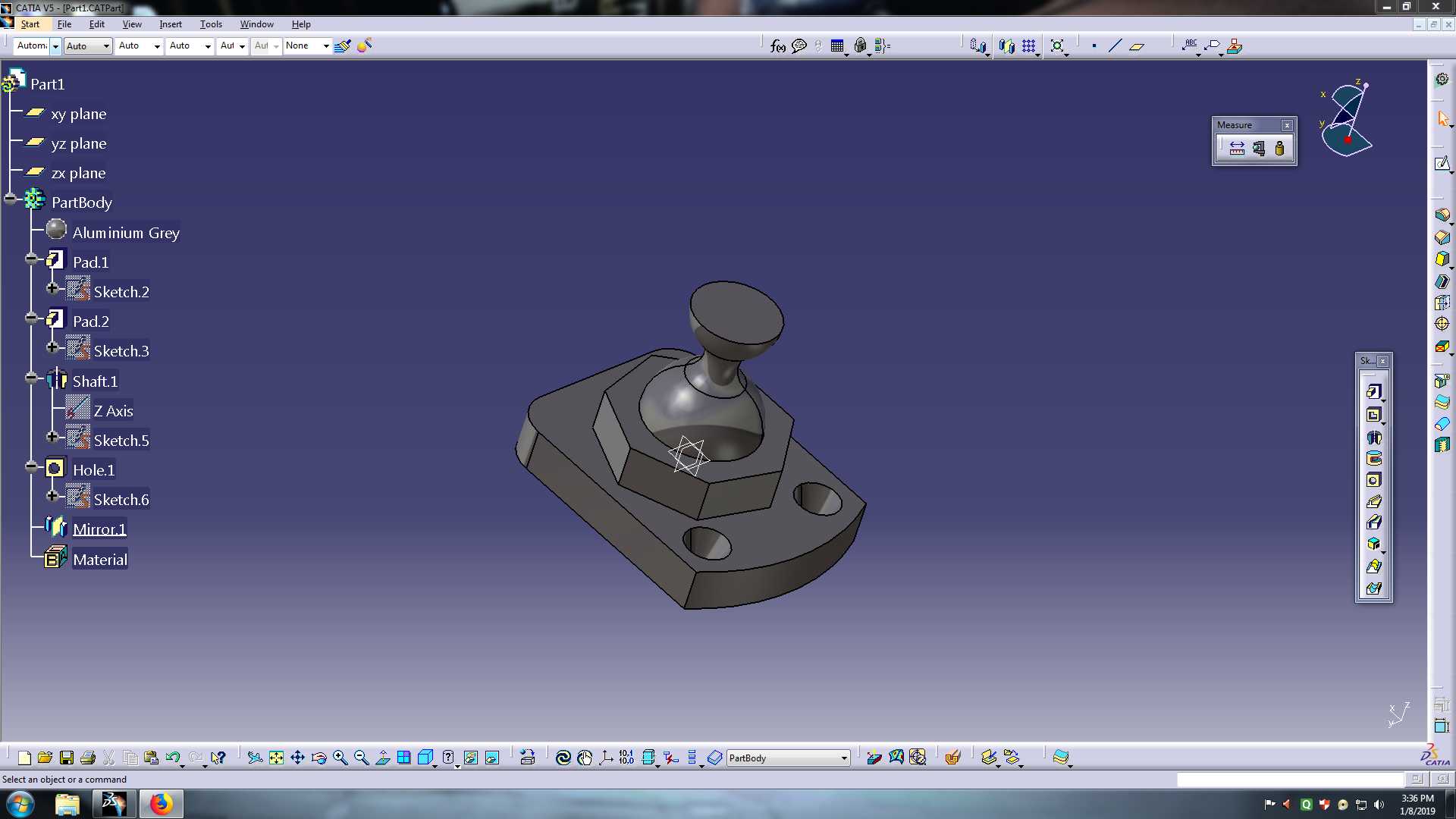

球头铰接式安装支座结构设计

　　这款球头铰接式安装支座，核心应用场景集中在需要小角度摆动补偿的机械连接部位，常见于轻工设备的连杆传动端、检测工装的姿态调整支撑位、小型自动化设备的浮动连接节点，能够在连接两个构件的同时，允许被连接件在一定锥角范围内做万向偏摆，抵消安装面的平行度误差、设备运行过程中产生的微幅位移，避免刚性连接带来的应力集中断裂问题。从功能特性上看，下部的带安装孔底座承担整体承载与固定作用，底座上的两个沉头安装孔可适配内六角螺栓，将整个支座稳固锁附在设备安装基面，沉孔设计能够保证螺栓头完全沉入座体平面，不会突出表面干涉其他构件运动；上部的球头与球窝配合结构是核心功能单元，球头杆顶端的平面可用于连接被支撑构件，球窝与球头的配合面经过贴合度设计，

　　既保证摆动过程中无明显旷量，又不会因为配合过紧导致卡滞，能够顺畅完成多方向的角度调整。设计过程中优先考虑了安装边界的适配性，底座采用切边矩形轮廓，一侧做圆弧收边处理，在保证底座支撑面积足够、受力均匀的前提下，缩小了整体占用的安装空间，两个安装孔的孔距按照常用的五金安装规范设定，能够适配多数现有设备的预留安装位，不需要额外重新打孔改造。球头部分的直径与球窝深度经过匹配计算，保证最大偏摆角度能够覆盖常规设备的位移补偿需求，同时球头与座体的连接颈部做了过渡圆角处理，避免应力集中在颈部截面，提升反复摆动下的结构疲劳寿命。整个构件的外形没有多余的装饰结构，所有棱边都做了微小倒角处理，既去除加工后的锐边毛刺，避免装配过程中划伤操作人员，

　　也不会因为倒角过大影响配合面的有效接触面积。在实际选型使用时，需要注意安装基面的平面度误差控制在合理范围内，锁紧底座螺栓时要按照对角顺序逐步拧紧，避免底座受力不均产生翘曲，导致球窝变形影响球头的摆动顺畅度；球头与上部构件连接时，要保证连接端面贴合紧密，避免连接松动带来的额外冲击载荷。这类铰接支座相比刚性固定支座，能够大幅降低装配精度要求，减少设备运行过程中的内应力损耗，在中小载荷的摆动连接场景下有很高的实用价值。
