带法兰安装边锥形工业扩散器结构

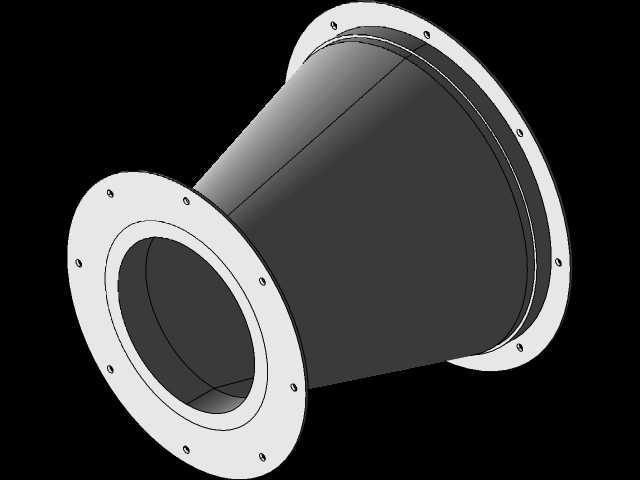

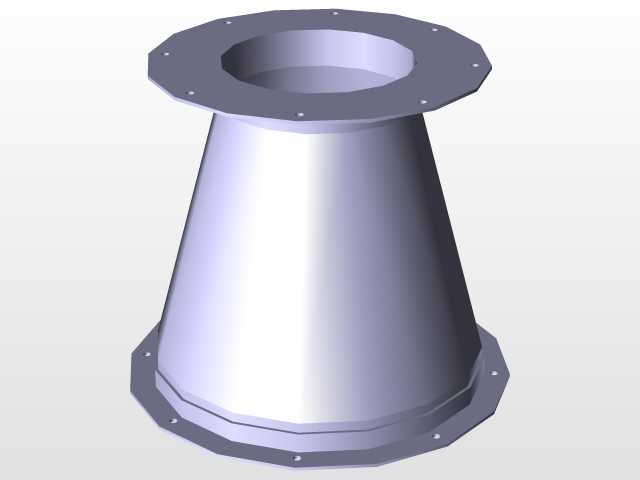

　　该锥形扩散结构常应用在通风除尘、物料气力输送、工业废气排放等管路系统中，核心作用是实现管路通径的平缓过渡，降低介质流经变径段时的局部阻力损失，避免流道突变引发的涡流、紊流问题，同时兼顾管路对接的安装适配性。从结构设计逻辑来看，整体采用上小下大的锥形筒体构型，锥角选取充分考虑介质流速变化梯度，既保证流道扩张过程的平缓性，避免锥角过大导致的介质脱壁、流场紊乱，也不会因锥角过小造成结构轴向尺寸过长，挤占管路安装空间。两端均设置带安装孔的法兰边，法兰采用近多边形的切边设计，相比整圆法兰能在保证安装压紧强度的前提下，减少边角材料浪费，降低整体结构重量；法兰上的安装孔沿周向均匀排布，孔位间距匹配常规管路法兰的安装标准，可直接与对应通径的管路、

　　设备端口通过螺栓紧固对接，安装时无需额外加工转接件，能有效缩短现场装配周期。两端法兰与锥形筒体的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在承受管路内压、安装预紧力以及设备运行振动载荷时，能分散衔接处的结构应力，降低长期运行过程中焊缝开裂、结构变形的风险。从安装边界来看，上端法兰通径较小，适配小直径来流管路，下端法兰通径更大，连接大直径下游管路或设备入口，整体轴向尺寸适配常规管路变径段的安装空间要求，法兰外轮廓的切边设计也减少了相邻管路部件的安装干涉风险，在空间紧凑的管路排布场景中具备更好的适配性。实际应用中，该结构可根据输送介质的特性调整壁厚参数，输送含尘气流、颗粒物料时可适当增加筒体壁厚提升耐磨性能，

　　输送常温空气时可采用常规壁厚控制整体重量，两端法兰的密封面可根据管路密封要求加装密封垫片，保证对接位置的密封性，避免介质泄漏。建模过程中对法兰安装孔的位置度、锥形筒体的圆度、两端法兰的平行度都做了参数化约束，可直接根据不同管路通径需求调整对应尺寸参数，快速生成适配不同工况的扩散器结构，无需从零开始绘制草图，能大幅提升变径管路部件的设计效率。
