塑料叉勺注塑模具及成品结构设计

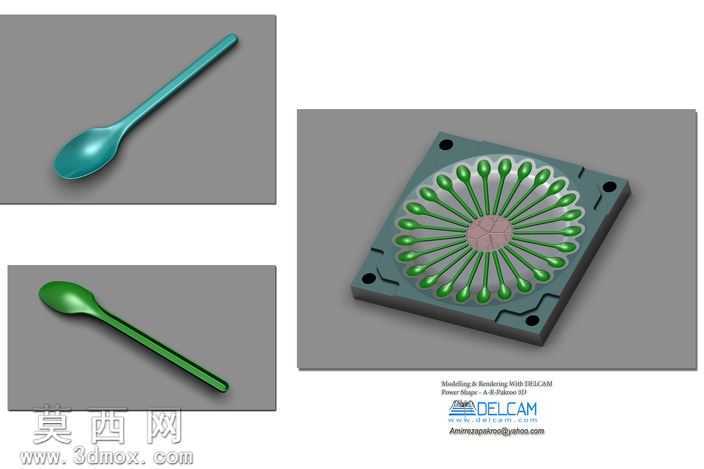

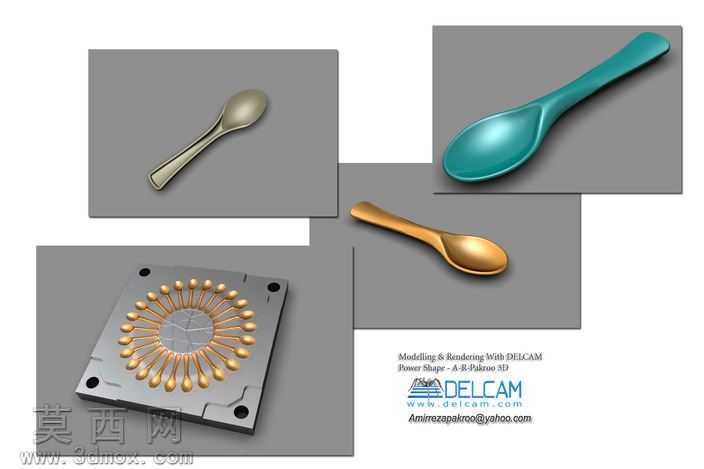

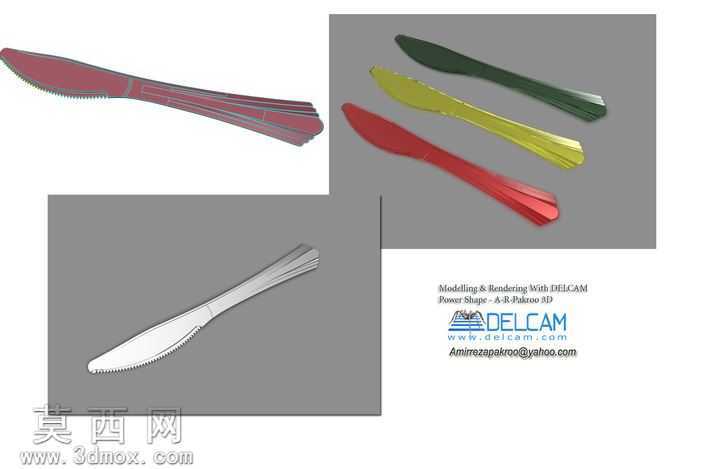

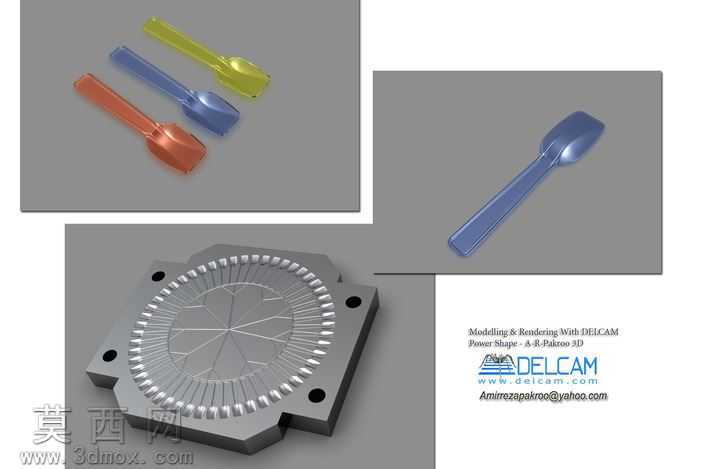

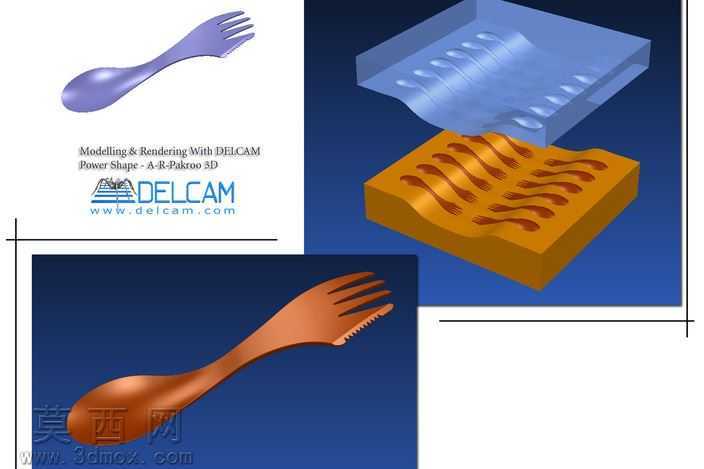

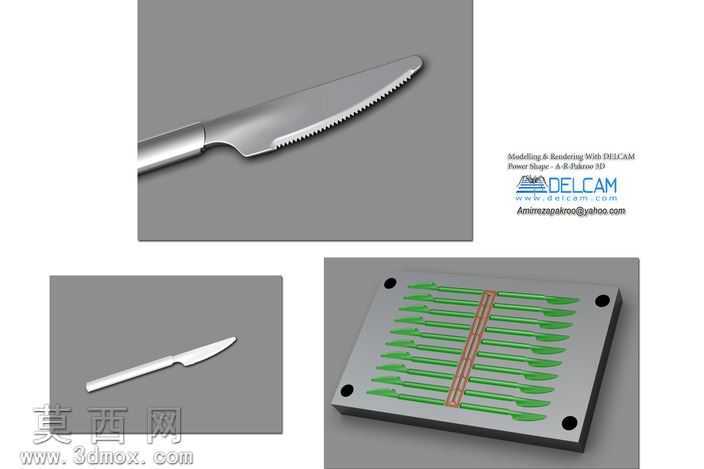

本套设计围绕一次性塑料叉勺的量产注塑模具展开，在三维建模阶段首先完成了两款不同造型塑料勺的产品结构建模，分别为长柄浅勺与短柄深勺，两款勺体均做了均匀壁厚设计，壁厚控制在1.2mm，既保证注塑成型时的熔体流动性，也避免成型后出现缩痕、翘曲等缺陷，勺柄末端做了微小圆弧倒角处理，避免使用时出现锐边划伤的问题，勺头的弧度经过反复调整，兼顾舀取容量与使用手感。完成产品建模后，基于注塑模具的设计规范开展模具整体结构设计，采用一模多腔的放射状型腔布局，共排布24个勺体型腔，这种布局可以让注塑熔体从中心主流道向各个型腔均匀分流，最大程度保证各型腔的填充一致性，减少不同型腔产品的尺寸偏差，提升量产良率。模具的分型面设置在勺体的最大轮廓处，确保开模时产品可以顺利留在动模侧，方便顶出机构将产品自动顶落。流道系统采用自然平衡式的分流道设计，从中心浇口套出发，分流道截面采用圆形设计，减少熔体流动过程中的压力损失与温度流失，浇口采用点浇口形式，开模时浇口可以自动与产品分离，无需后续人工修剪浇口，大幅提升生产效率。冷却系统围绕各个型腔做了环绕式水路设计，水路距离型腔表面的距离保持均匀，确保模具各个区域冷却速率一致，避免产品因冷却不均出现翘曲变形，缩短注塑成型周期。建模过程中对模具的导柱、导套、紧固螺丝等标准件做了精准的位置配合设计，确保合模时的定位精度，避免出现错模导致产品产生飞边。材质渲染阶段，塑料勺体分别赋予了青蓝色与翠绿色的半透明PP塑料材质，调整材质的粗糙度与折射参数，还原食品级聚丙烯塑料的温润质感，模具主体赋予了模具钢的金属材质，表面做了轻微的磨砂质感处理，清晰展现模具的加工质感与型腔的精细轮廓，通过渲染可以直观看到模具合模后与成品勺体的对应关系，也能清晰呈现放射状多型腔布局的结构优势，整套设计充分考虑了注塑生产的实际工艺需求，从产品结构到模具结构都做了针对性优化，可直接用于后续的模具加工生产参考。
