工业螺丝H/V离心式水泵结构设计

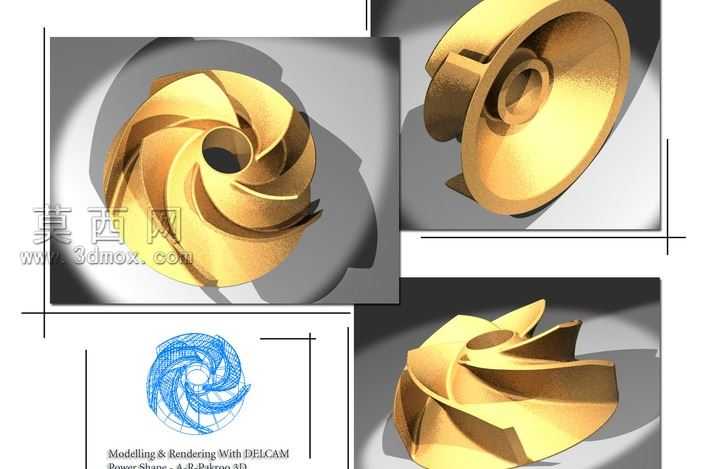

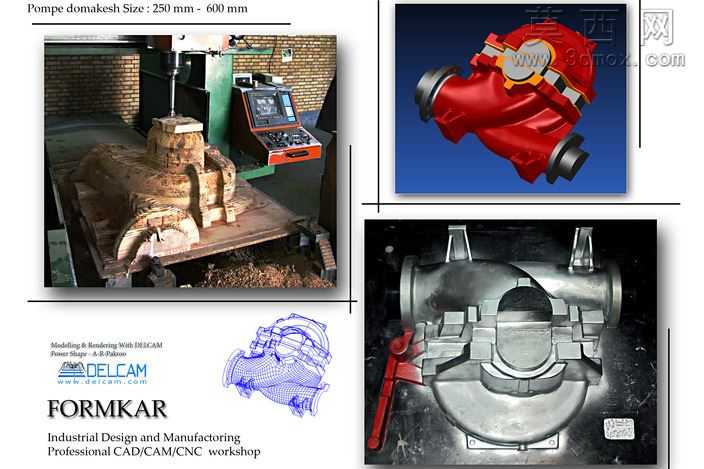

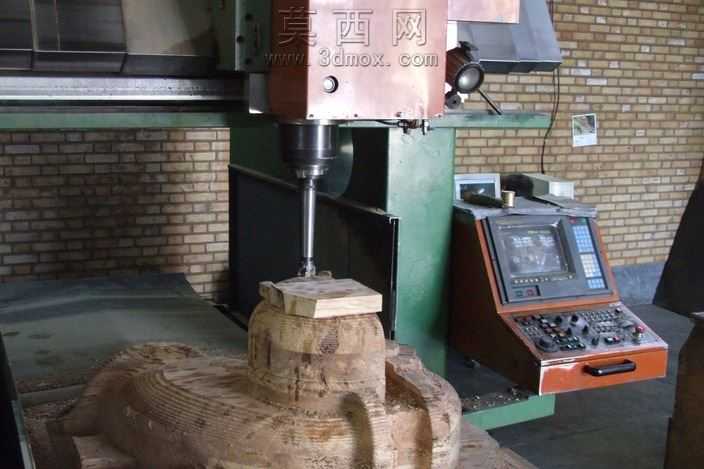

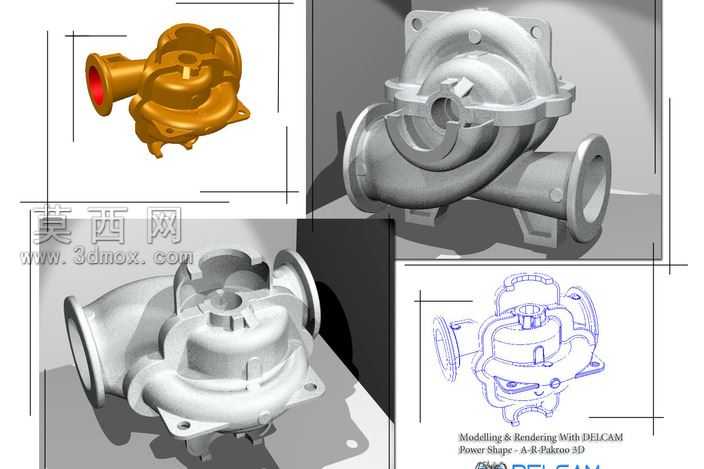

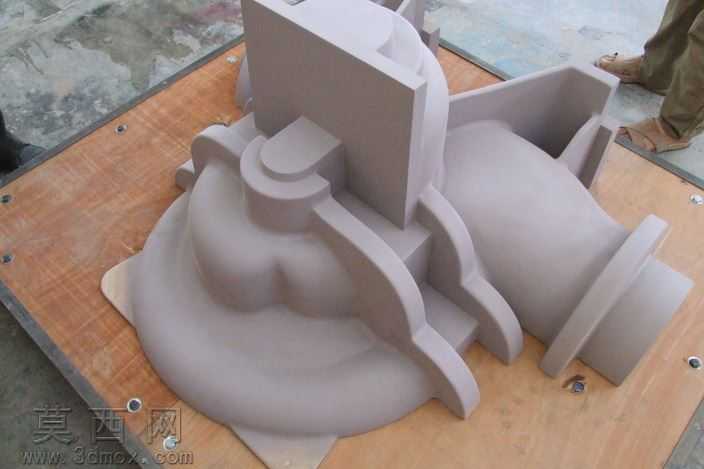

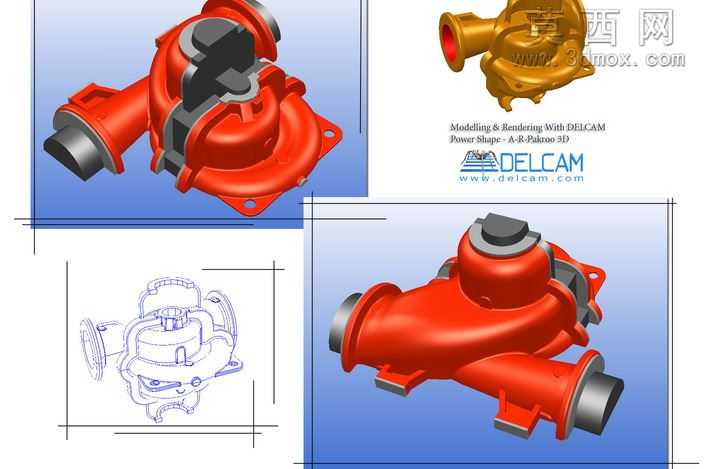

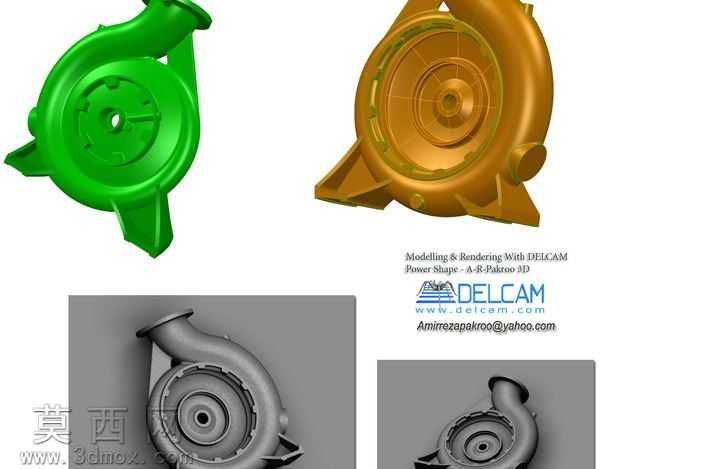

本作品为适配水、石油、天然气工业输送场景的工业螺丝H/V离心式水泵三维设计，整体建模过程围绕产品全制造流程展开，从前期结构构型到后期制造工艺适配均做了精细化还原。建模阶段首先梳理离心泵的核心工作逻辑，以叶轮高速旋转产生离心力实现流体增压输送为核心，依次构建进水段、叶轮腔、加压流道、出水接口的主体结构，针对螺丝连接的密封部位做了公差适配的细节建模，还原了H/V两种安装姿态下的接口方位、安装固定位的结构差异，确保不同安装场景下的管路对接、设备固定需求都能得到满足。模型的材质表现区分了不同部件的材质属性，泵体主体采用铸造铸铁材质，还原铸造毛坯的粗糙肌理与机加工后的光洁面差异，连接螺丝、阀门手柄等部件做了金属镀锌、红色防锈漆的材质区分，渲染阶段通过光影调整突出泵体流道的曲面弧度、连接部位的结构层次，清晰展现内部叶轮与壳体的配合关系。设计过程中同步结合铸造工艺需求做了结构优化，针对铸造过程中的拔模斜度、壁厚均匀性做了参数调整，避免铸造过程中出现缩孔、浇不足的缺陷，同时适配后续数控加工的工艺要求，对需要铣削加工的密封面、连接孔位做了工艺余量的预留，匹配从2D绘图到数控编程、铸造生产、精加工组装的全流程需求。模型完整还原了该款离心泵的内外结构，既可以用于产品结构展示、工艺方案验证，也可用于相关流体设备的教学演示、生产工艺参考，清晰展现了工业离心泵从设计到制造的全流程结构逻辑，各部件的装配关系、连接方式都做了精准还原，能够直观呈现螺丝连接式离心泵的结构特点与工艺特性。
