莫尔塔扎注塑模具三维结构设计

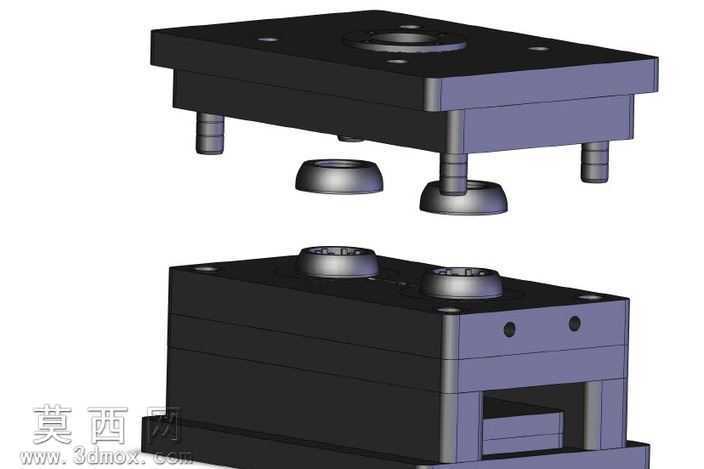

本套模具三维模型采用SolidWorks完成全参数化建模，整体采用标准两板模结构布局，建模过程严格遵循注塑模具设计规范，对各零部件进行独立参数化绘制，确保后续修改调整时可通过尺寸驱动快速完成结构迭代。模型整体分为定模侧与动模侧两大模块，定模侧包含定模座板、定模板、型腔镶件、定位环、浇口套等核心部件，动模侧包含动模座板、动模板、型芯镶件、顶出机构配套安装位、支撑柱、复位杆等结构，同时配套设计了四组等高导柱导套组件，用于合模过程中的精准导向，避免合模错位导致的型腔型芯磕碰损伤，保障成型精度。渲染阶段采用金属材质与工程塑料材质分层赋予，模架主体结构赋予调质钢材材质，表面设置细腻的磨砂金属质感，还原真实模具钢材的哑光金属色泽，导柱导套配合面赋予高光镀铬金属材质，突出配合面的高精度加工特性，型腔与型芯的成型面赋予抛光镜面钢材材质，体现成型部位的高光加工要求，上下模分离的爆炸视角渲染清晰展示了模具的开模状态，直观呈现各部件的装配层级与配合关系。设计过程中优先考虑模具的加工可行性与装配便捷性，型腔与型芯采用镶件式结构设计，既方便后续成型部位磨损后的更换维护，也可降低整体模架的材料成本，镶件与模板的配合采用H7/m6过渡配合，兼顾定位精度与拆装便利性。浇口位置设置在定模侧中心位置，适配中心进胶的成型需求，可保障熔融塑料填充过程中的流动平衡性，减少成型件的翘曲、缺胶等缺陷风险。动模侧预留了顶出机构的安装空间，可适配顶杆、顶块等多种顶出方式，满足不同结构成型件的脱模需求，导柱端部设计了导入斜度，可在合模初始阶段完成粗定位，降低合模过程中的对位难度。整体模型装配关系完整，无干涉、无缺失零部件，各部件的连接、定位、配合关系均符合实际注塑模具的生产制造要求，可作为同类注塑模具结构设计的参考案例，也可用于模具装配教学、结构演示等场景，帮助学习者快速理解两板模的核心组成与工作逻辑，掌握注塑模具从分型、导向到成型、顶出的全流程结构设计要点。
