层叠式精密注塑模具三维结构设计

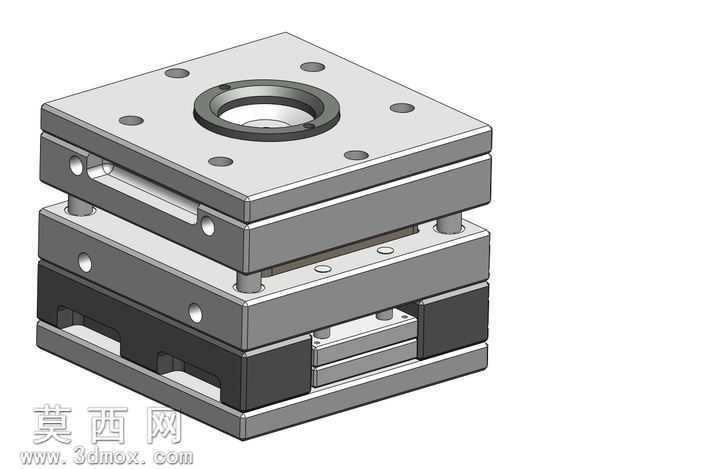

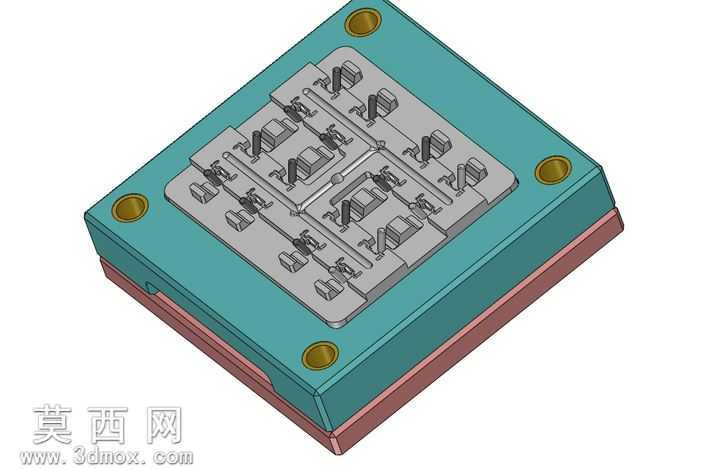

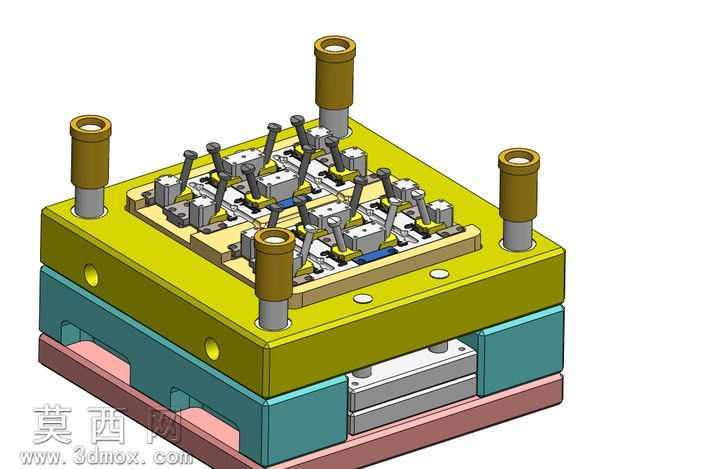

本套模具采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循注塑模具设计规范，以自上而下的设计思路逐层完成各零部件的特征绘制与装配约束。整体模架采用标准层叠式结构布局，自上而下依次排布定位面板、定模板、动模板、模脚与下安装板，各板件之间通过精密导柱导套实现合模导向，导柱与安装孔采用间隙配合约束，保证开模合模过程的运动同轴度，避免出现错位卡滞问题。面板中心设置主流道定位环与浇口套安装位，定位环采用标准法兰式结构，可与注塑机射嘴精准对位，保证熔融塑料注入过程的密封性，减少溢料风险。各模板上的紧固螺丝孔、定位销孔均按照标准模架参数进行阵列排布，孔位精度满足装配互换要求，模板边角做倒角处理，既去除加工锐边，也提升装配操作的安全性。动模侧设置有顶出机构安装空间，预留的顶针板安装位可适配标准顶出组件，侧方设计有滑块抽芯机构的安装滑槽，可满足带侧凹结构塑件的成型脱模需求。建模过程中对各金属零部件赋予了对应的材质属性，模板类零件采用模具钢材质，表面设置细腻的磨砂金属质感，导柱导套等运动部件赋予光亮的镀铬金属材质，不同功能部件通过材质色差进行区分，渲染阶段采用柔和的工业环境光，多角度呈现模架的层叠装配关系与细节特征，清晰展示各部件的配合位置与结构形态。设计过程中充分考量模具的加工工艺性与装配便利性，所有板件的安装槽、避让孔均做了对应尺寸的圆角处理，避免应力集中问题，各分型面位置做了贴合精度校验，保证合模后分型面无明显缝隙，减少成型飞边的产生概率。整体模型结构完整，各零部件无缺失，装配关系符合实际注塑模具的生产制造逻辑，可用于模具结构教学、方案评审以及同类模架设计的参考使用。
