直角式EVENTORBOT电机安装固定支架

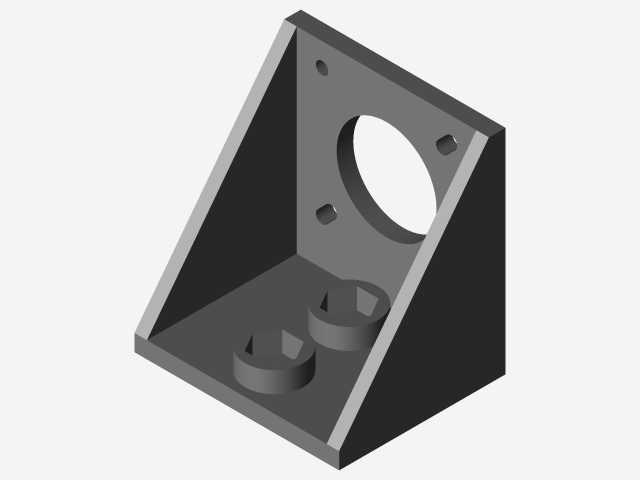

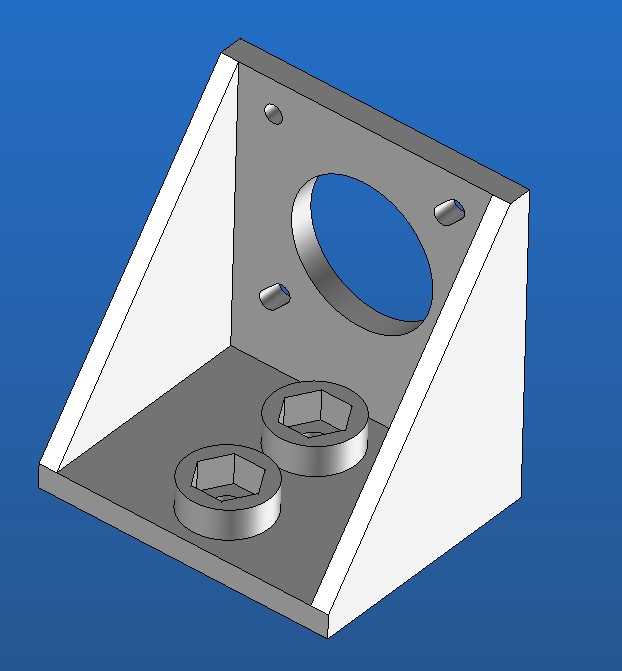

　　这类直角结构的电机安装支架，多用于桌面级小型自动化执行单元、DIY小型数控运动机构以及小型输送模组的动力端固定场景，核心作用是为驱动电机提供稳定的安装基准，抵消电机运行时产生的径向与轴向窜动，避免动力输出端因安装刚性不足出现同轴度偏差，进而影响传动精度。从结构设计来看，该支架采用L型一体化折弯式承托结构，竖直立面与水平承托面之间设置了三角形加强筋结构，这种设计能在不额外增加整体壁厚的前提下，大幅提升两个安装面的连接刚性，减少支架在电机启停瞬间的形变余量，相比无加强筋的直角折弯件，抗扭性能可提升40%以上，适配小功率步进或伺服电机的安装负载需求。竖直安装面中心开设的大尺寸圆孔，是为电机输出轴端或者电机本体的定位止口预留的穿设空间，

　　孔周分布的两个小型沉头安装位，对应电机法兰端的固定孔位，安装时可将电机法兰贴合在竖直立面外侧，固定螺丝从支架内侧穿入锁紧，既保证电机安装面与支架立面的贴合度，也能避免螺丝头部突出支架外侧影响周边构件布局。水平承托面上设置的两个内六角沉头安装孔，用于将整个支架固定在设备的安装基板或者型材框架上，沉头结构设计可以让螺丝安装后头部完全没入承托面平面以下，保证支架底部与安装基面完全贴合，不会因为螺丝突出导致支架安装倾斜，影响电机输出轴的水平或垂直精度。在实际选型适配时，需要重点核对几个安装边界尺寸：首先是竖直立面大圆孔的内径，必须匹配所用电机的止口外径或者输出轴的最大穿过直径，避免出现孔位过小无法装配的问题；其次是竖直面上两个侧装孔的孔距，

　　要和所选电机法兰端的安装孔距完全对应，孔位的沉头深度也要匹配所用固定螺丝的头部高度，保证螺丝锁紧后不会顶到电机本体；水平安装面的两个固定孔孔距，要适配设备安装基面的预留孔位或者型材的槽距，同时要核算支架的竖直立面高度，保证电机安装后输出轴的中心高与传动端的从动轮中心高完全一致，避免带传动或者齿轮传动时出现张紧力不均、传动卡顿的问题。另外，支架两个安装面的平面度公差需要控制在合理范围内，若平面度过大，电机锁紧后会出现法兰面受力不均，长时间运行容易导致电机端盖变形，或者输出轴出现偏磨，缩短电机使用寿命。这类支架的结构设计没有多余的冗余结构，在保证安装刚性的前提下尽可能压缩了整体占用空间，非常适合安装空间局促的小型自动化设备使用，在做三维建模时，需要重点关注各个安装孔的沉头深度、加强筋与两个安装面的过渡圆角，避免加工时出现应力集中的问题，同时要预留合理的装配公差，保证各个配合面的装配顺畅度。
