国产常用带式制动装置结构设计

项目分类:制动器 发布时间:2021-11-04 ID:364373
  • 国产常用带式制动装置结构设计
  • 国产常用带式制动装置结构设计
  • 国产常用带式制动装置结构设计

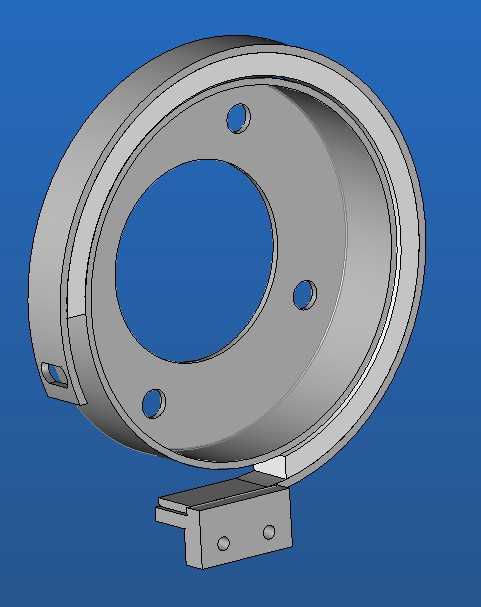

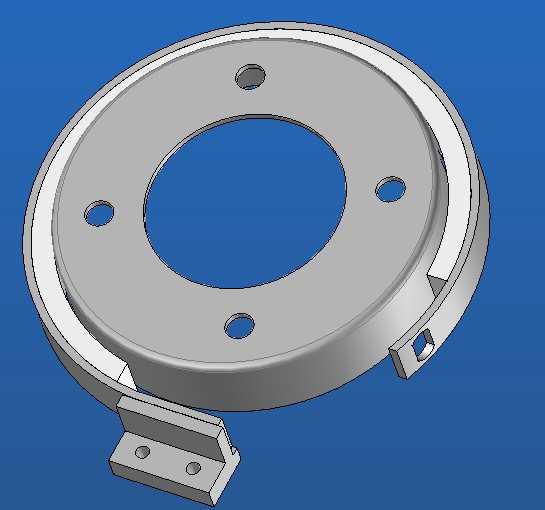

  这类带式制动结构在国内中小型传动设备、轻工输送线、小型工程机械的传动端应用十分普遍,很多常规工况的减速停机、驻车锁止场景都会用到这类结构,相比钳盘式、鼓式制动结构,它的制造成本控制优势明显,结构组成简单,后期维护更换的门槛很低,不需要复杂的专用工装就能完成拆装调试。从结构本身来看,环形钢带作为核心施力部件,贴合制动轮外圆柱面产生摩擦阻力矩,本次呈现的结构采用一体式安装基座设计,基座上预留的两个安装孔位可以直接和设备机架的安装面贴合锁止,不需要额外设计转接支架,能大幅缩短设备整机的设计装配周期。环形制动带的基体采用卷制成型的环形结构,端面上均匀分布四个通孔,用于固定摩擦衬带,避免衬带在长期反复抱紧、松开的动作中出现移位、脱落的问题;

  制动带的开口端设置有驱动连接位,可适配杠杆、凸轮、液压小油缸等多种驱动形式,不管是手动操纵的小型设备,还是带自动控制的生产线设备,都能匹配对应的驱动方案。设计这类结构的时候,首先要确认适配的制动轮外径尺寸,制动带的内圆曲率要和制动轮外圆完全匹配,保证抱紧时摩擦面的接触面积能达到85%以上,避免局部接触导致摩擦片偏磨、制动力矩不足的问题;安装基座的定位基准面要和制动轮的轴线保持平行,否则制动带抱紧时会出现偏斜,不仅会降低制动效率,还会加剧摩擦衬片的异常磨损,缩短部件的使用寿命。从安装边界来看,该结构的轴向厚度较薄,不需要在传动端预留过大的安装空间,很多安装空间局促的小型传动设备都能适配;基座的安装孔距采用通用的公制尺寸系列,

  和市面上多数常规机架的安装孔位可以直接匹配,设计选型时不需要额外调整机架的孔位布局。实际使用中,这类制动结构的制动力矩可以通过调整驱动端的施力行程来改变,能适配不同负载等级的制动需求,日常维护只需要定期检查摩擦衬带的磨损量,当衬带磨损到极限厚度时直接更换即可,不需要整体更换制动带基体,能有效降低设备的后期运维成本。在很多小型卷扬设备、包装生产线的输送辊道、农用小型机械的传动端,这类带式制动结构的应用占比很高,凭借简单可靠的结构、低廉的成本、稳定的制动表现,成为很多常规制动工况下的首选方案,设计时只要把控好安装基准的精度、摩擦面的贴合率,就能保证长期稳定的制动效果,不会出现制动打滑、制动延迟等常见问题。
