SNR标准双列双向推力球轴承结构

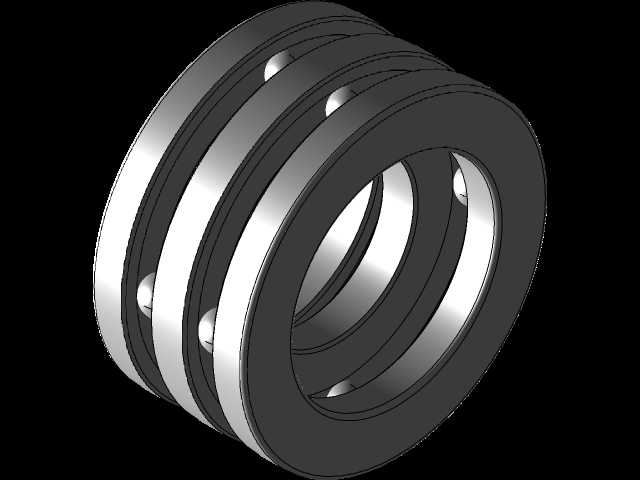

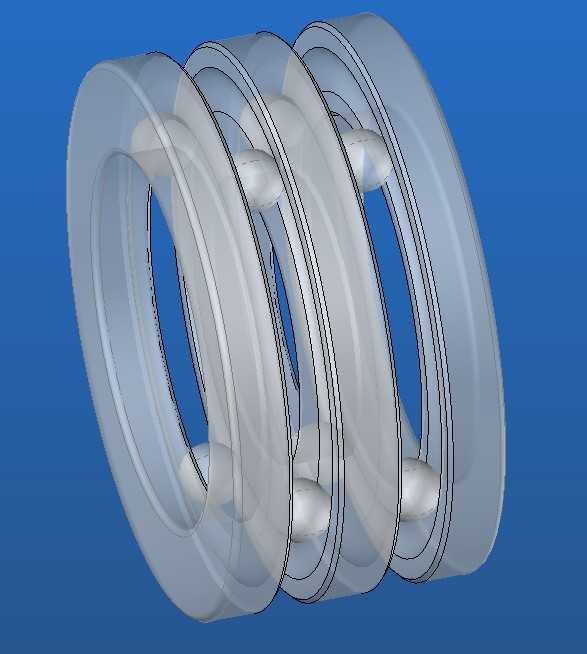

　　在重载轴向载荷频繁换向的传动场景中，普通单向推力球轴承往往需要成对安装才能满足双向承载需求，不仅占用更多安装空间，还容易因装配同轴度偏差导致早期磨损，这款双效推力球结构正是针对这类工程痛点设计的标准化回转支撑部件。从结构逻辑来看，该部件采用三圈式布局，中间为带双滚道的轴圈，两侧各配置一个座圈，钢球被保持架均匀分隔在两组滚道之间，可同时承受两个方向的轴向载荷，无需额外配对安装，大幅简化了装配环节的精度调整流程。不同于深沟球轴承可同时承载径向与轴向载荷的特性，这类推力球结构的滚道完全平行于轴线方向，所有滚动体的受力方向均沿轴向传导，在立式水泵的轴向限位、机床主轴的轴向窜动抑制、起重设备吊钩的回转支撑等场景中，能够提供稳定的轴向定位能力，

　　避免轴系在工作过程中出现轴向窜动影响设备运行精度。设计过程中严格遵循SNR标准的尺寸规范，15mm的内孔直径可直接适配对应直径的阶梯轴，装配时依靠轴肩实现内圈定位，40mm的外径尺寸可直接嵌入对应规格的轴承座孔内，26mm的总安装厚度为装配环节的公差调整预留了充足空间，无需额外加工定制安装位即可直接替换同规格标准件。滚道的曲率设计经过反复校核，钢球与滚道的接触角保持90度垂直状态，确保轴向载荷能够均匀分布在每一颗滚动体上，避免局部应力集中导致的滚道点蚀问题；保持架采用兜孔式结构，将钢球等距分隔，既防止滚动体之间直接接触产生滑动摩擦，也能保证高速回转时滚动体的运动轨迹稳定，不会出现跑偏卡滞的问题。在实际选型应用中，

　　这类双列推力结构尤其适合存在轴向冲击载荷、频繁正反转的工况，比如立式减速机的输出端支撑、锻压设备的滑块导向限位、阀门启闭机构的轴向承载位，相比两套单向推力轴承背对背安装的方案，该结构的整体同轴度由生产环节的加工精度保证，装配时无需调整两套轴承的游隙匹配度，能够有效降低现场装配的技术门槛，同时减少了两套轴承之间的隔套零件，整体结构更加紧凑，在安装空间受限的设备中优势尤为明显。建模过程中对滚道的圆角过渡、钢球与滚道的接触间隙、保持架的壁厚参数都做了精准还原，可直接用于装配干涉校验、承载能力仿真分析，也可作为同类型非标推力轴承设计的参考基准，帮助结构工程师快速完成轴系支撑方案的选型验证。
