TR3700型可调式工业安装固定支架结构

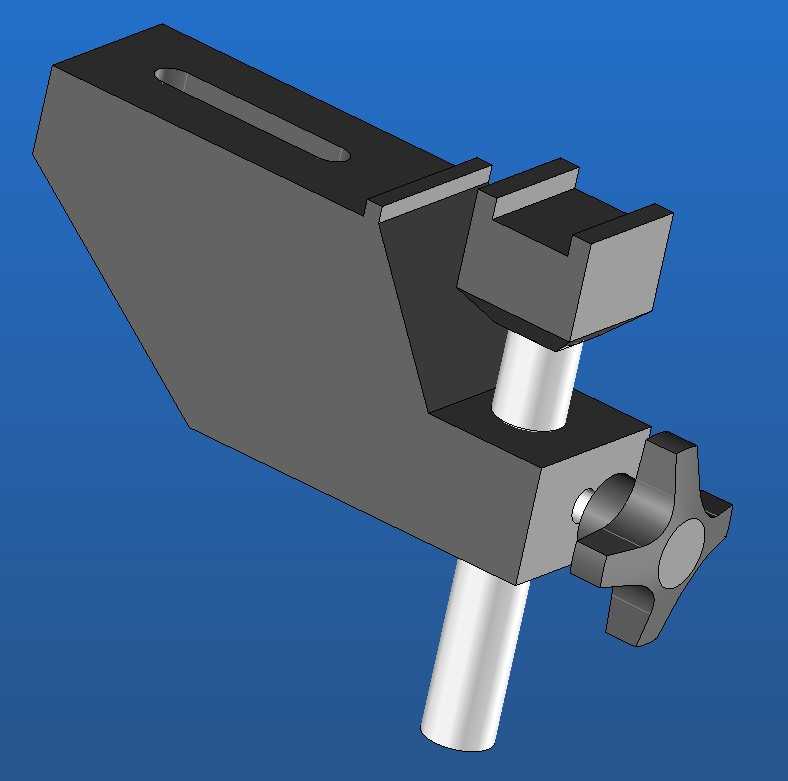

　　这款TR3700安装支架多用于工业生产线旁的工装定位、检测工位的辅助支撑场景，也可适配小型自动化设备的模组挂载需求，在装配线旁的工件临时固定、光学检测元件的位置微调环节都能见到同类结构的应用。从结构设计来看，主体采用斜置承力臂搭配上下夹装的构型，承力臂上开设的长条形腰型孔预留了足够的位置调整余量，可适配不同安装基面的孔位偏差，安装时无需重新打孔就能完成前后方向的位置校准，能大幅降低现场安装的配做工作量。支架下端的夹装结构搭配星形锁紧旋钮，无需额外工具就能手动完成锁紧与松脱操作，旋钮的多瓣星形造型增大了手部接触摩擦力，即使操作人员佩戴劳保手套也能顺畅施力，夹口的平行接触面设计可以保证夹持圆柱杆件时的受力均匀，

　　避免局部应力集中夹伤杆件表面，也能防止长期使用后出现夹持打滑的问题。中间的连接销轴采用间隙配合设计，既保证了上部夹块的转动灵活性，又通过销轴端部的限位结构防止松脱，上部夹块的卡槽构型可适配不同截面的挂载件，不管是方形安装座的传感器支架还是小型导轨模组都能稳定卡装。设计时充分考虑了安装边界的适配性，整体斜臂的倾角经过受力校核，在额定挂载重量下不会出现形变翘曲，夹装的开口范围覆盖了常用的工业圆杆直径规格，腰型孔的长度预留了不小于四十毫米的调整行程，能覆盖多数现场安装的位置偏差补偿需求。结构上没有多余的冗余设计，所有受力面都做了直角加强处理，在保证整体刚性的前提下尽可能压缩了整体体积，不会占用过多的安装空间，

　　相邻部件的连接位置都预留了装配间隙，加工时的常规公差等级就能满足装配要求，不需要过高的加工精度就能实现顺畅的调节与锁紧动作，适合批量加工制作，也方便后期的维护更换，当锁紧旋钮出现磨损时可以直接替换标准件，无需对支架主体进行二次加工。
