2.5寸U型管道固定夹持件设计

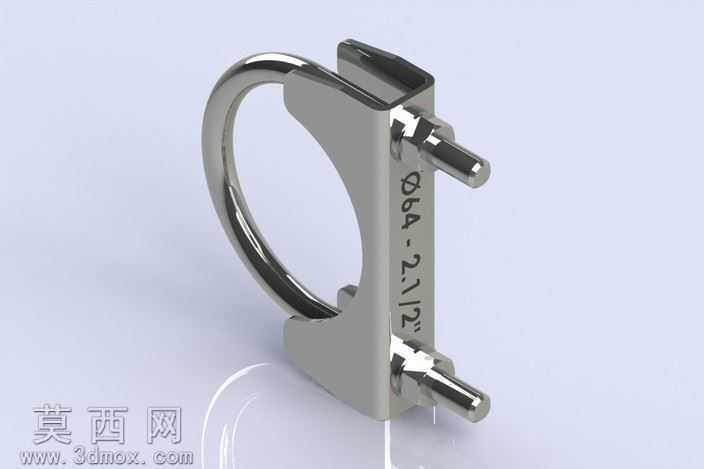

本作品为适配2.5英寸管径的U型管道夹持固定件，采用三维参数化建模方式完成全结构设计，建模过程中以实际管道装夹的工况需求为核心逻辑，先通过基准面绘制U型环的截面轮廓与弯曲路径，扫描生成连续光滑的U型环主体，保证环体内壁弧度与目标管道外壁曲率完全匹配，避免装夹时出现应力集中损伤管道表面。夹持座部分采用拉伸、切除等基础特征构建主体结构，预留与U型环端部配合的定位孔位，同时设计了对称的插销锁紧结构，插销与孔位采用间隙配合的尺寸公差设定，既保证装拆操作的顺畅性，又能在锁紧状态下限制U型环的位移，实现对管道的稳定抱紧。材质设定上整体选用金属五金件常用的不锈钢材质，渲染阶段调整金属材质的反射率、粗糙度参数，还原不锈钢表面细腻的金属光泽与轻微的磨砂质感，同时对夹持座表面的规格标识做了贴图处理，清晰标注适配管径参数，符合工业五金件的标识规范。结构设计上充分考虑管道固定的受力特点，U型环的截面直径经过受力验算，能够承受管道自重与常规工况下的振动载荷，夹持座与安装基面的贴合面做了平面度处理，保证安装后整体结构的稳定性，插销端部做了圆角导角处理，避免安装操作时划伤操作人员。设计过程中反复核对各部件的装配干涉情况，确保U型环开合、插销插拔的动作无卡滞，整体结构简洁实用，没有冗余的设计特征，既满足管道固定的功能需求，又兼顾了五金件加工制造的工艺性，适合批量生产应用于管路铺设、设备管线固定等场景。
