Filtrode柴油FH236燃油过滤器结构设计

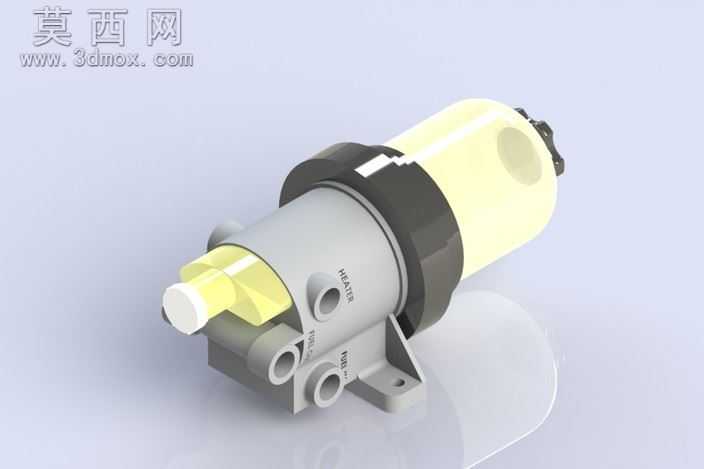

本款Filtrode柴油FH236燃油过滤器三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循工业零部件设计规范，对产品各组成结构进行1:1等比例还原，整体尺寸精度控制在工业设计通用公差范围内，可直接用于后续工程验证、装配模拟以及生产参考。模型整体采用模块化建模思路，将过滤器拆分为滤座主体、滤筒壳体、进出油接口、安装固定支架、手动泵油组件、排污阀结构等多个独立子部件，各部件之间的装配关系完全匹配实际产品的装配逻辑，可实现虚拟拆装演示，清晰展现过滤器内部的油路走向与过滤工作原理。材质渲染阶段针对不同部件的实际材质属性进行了精细化参数调整：滤座部分采用压铸铝合金材质，渲染时调整了金属粗糙度、反射率参数，还原铝合金哑光磨砂的金属质感；滤筒外壳采用高强度工程塑料材质，设置了半透明的聚酰胺材质参数，可直观呈现内部滤芯的安装位置与大致形态；进出油接头、固定螺栓等金属连接件采用镀锌钢材质，添加了轻微的金属高光与防锈层质感；密封胶圈部分采用丁腈橡胶材质，调整了材质的软质反光属性与哑光黑的色彩表现，让整体渲染效果更贴近真实工业产品的视觉质感。结构设计上，滤座部分集成了进油口、出油口、安装定位孔、手动泵油腔等结构，进出油口采用标准管螺纹设计，可适配常规燃油管路连接；安装支架设置了两个带衬套的固定孔，可实现过滤器在车架或发动机舱内的稳固安装，降低车辆运行过程中的振动影响；滤筒与滤座采用旋装式连接结构，内置密封胶圈槽，可保证燃油过滤过程中的密封性能，避免出现渗漏问题；滤筒底部预留了排污阀安装位，可定期排出滤筒内部沉淀的水分与杂质，延长滤芯使用寿命。整体模型结构简洁规整，仅保留核心外部尺寸与关键装配结构，去除了不必要的内部冗余细节，既保证了模型的轻量化，又完整呈现了该款柴油过滤器的核心结构特征与功能设计，可用于燃油系统教学演示、产品选型参考、装配工艺模拟等多种场景。
