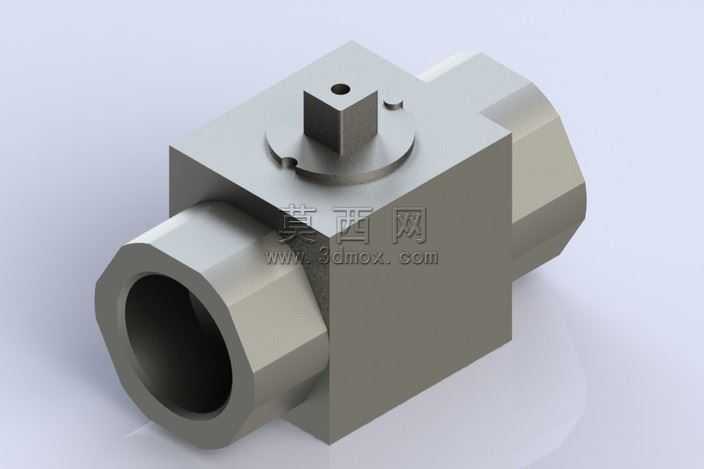

西德福1.1/4英寸BSP内螺纹球阀三维建模

本次建模的是西德福品牌规格为1.1/4英寸BSP连接的高压球阀，整体采用参数化建模思路完成全结构复刻。建模初期先梳理球阀的核心组成：阀体、顶部驱动方轴、阀座密封结构、两端内螺纹连接端，先以中心对称基准面搭建整体骨架，确定两端通径、阀体外形尺寸、驱动轴的安装位置的基准坐标。阀体部分采用拉伸加切除的方式构建主体六方外形，两端的内螺纹接口先做外圆的八角扳手位结构，通过旋转切除做出内流道的通孔，再以扫描特征生成符合BSP标准的管螺纹牙型，保证螺纹参数与实际工业标准完全匹配。顶部的驱动方轴采用凸台拉伸做出方形驱动头，轴身与阀体的配合间隙通过精确的尺寸约束控制，轴座处的定位卡槽通过环形切除加小凸台限位结构还原，模拟实际球阀的旋转限位功能。材质渲染阶段，阀体与驱动轴均赋予304不锈钢材质，调整金属粗糙度参数模拟锻压不锈钢的哑光金属质感，密封部位添加深色橡胶材质区分结构，整体渲染采用柔和的工业摄影布光，突出金属件的棱边倒角与结构细节，还原真实工业阀门的外观质感。结构设计上严格遵循高压球阀的力学特性，阀体壁厚、流道过渡圆角均参考样本参数设置，保证模型可直接用于装配模拟、管路布局验证等工业场景，所有特征均保留参数化编辑能力，可根据同系列不同规格的球阀快速修改尺寸生成新模型，建模过程中对所有配合面做了干涉检查，确保各部件装配关系符合实际产品的装配逻辑，无结构冲突问题。
